ZX型自吸式离心泵

ZX型自吸式离心泵(简称:ZX自吸泵),又称清水自吸离心泵。属带自吸式功能的离心泵类产品,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件。

主要应用范围

1、适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。
2、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度、含固量可达30%以下)。不同液体可采用不同材质。分别于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。
4、可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的理想配套泵种。

ZX型自吸式离心泵
ZX型自吸式离心泵

型号意义

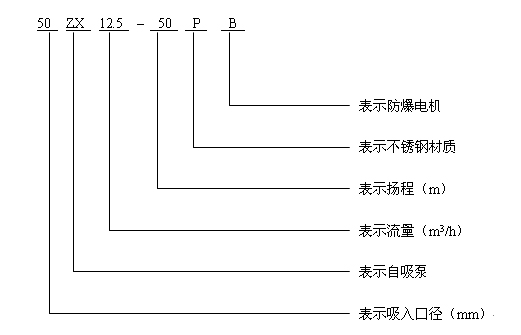

ZX自吸泵 型号意义
ZX自吸泵 型号意义

性能参数表

| 流 量 扬 程
m
吸 程
m
转数
r/min
自吸性能
min/5m
功率KW 泵口径mm
m3/h L/s 轴功率 电机功率 吸 入 排 出
25ZX3.2-20 3.2 0.9 20 6.5 2900 1.9 0.46 0.75 25 25
25ZX3.2-32 3.2 0.9 32 6.5 2900 1.8 0.8 1.1 25 25
40ZX6.3-20 6.3 1.8 20 6.5 2900 1.9 0.87 1.1 40 32
40ZX10-40 10 2.8 40 6.5 2900 1.5 2.7 4 50 40
50ZX15-12 15 4.2 12 6.5 2900 2.4 1.1 1.5 50 50
50ZX18-20 18 5 20 6.5 2900 1.9 1.8 2.2 50 50
50ZX12.5-32 12.5 3.5 32 6.5 2900 1.5 2.1 3 50 50
50ZX20-30 20 5.6 30 6.5 2900 1.5 2.6 4 50 50
50ZX14-35 14 3.9 35 6.5 2900 1.5 2.7 4 50 50
50ZX10-40 10 2.8 40 6.5 2900 1.5 2.7 4 50 50
50ZX12.5-50 12.5 3.5 50 6.5 2900 1.4 4.3 5.5 50 50
50ZX15-60 15 4.2 60 6.5 2900 1.3 6.2 7.5 50 50
50ZX20-75 20 5.6 75 6.5 2900 1.3 9.8 11 50 50
65ZX30-15 30 8.3 15 6.5 2900 2 1.9 3 65 65
65ZX25-32 25 6.9 32 6 2900 1.5 4.4 5.5 65 65
80ZX35-13 35 9.7 13 6 2900 3.4 1.9 3 80 80
80ZX43-17 43 12 17 6 2900 1.8 3.1 4 80 80
80ZX40-22 40 11.1 22 6 2900 1.9 4.4 5.5 80 80
80ZX50-25 50 13.9 25 6 2900 1.5 5.2 7.5 80 80
80ZX50-32 50 13.9 32 6 2900 1.5 6.8 7.5 80 808
80ZX60-55 60 16.7 55 6 2900 1.5 15 18.5 80 80
80ZX60-70 60 16.7 70 6 2900 1.2 20.1 22 80 80
100ZX100-20 100 27.8 20 6 2900 1.8 7.8 11 100 100
100ZX100-40 100 27.8 40 6 2900 1.8 16.3 22 100 100
100ZX100-65 100 27.8 65 6 2900 1.8 27.7 30 100 100
100ZX70-75 70 19.4 75 6 2900 1.8 24.2 30 100 100
150ZX170-55 170 47.2 55 5 2900 1.8 39.2 45 150 150
150ZX170-65 170 47.2 65 5 2900 1.3 46.3 55 150 150
150ZX160-80 160 44.4 80 5 2900 1.2 53.6 55 150 150
200ZX400-32 400 111.1 32 5 2900 2 52.1 55 200 200
200ZX280-63 280 77.8 63 5 2900 1.5 73.9 90 200 200
200ZX350-65 350 97.2 65 5 2900 1.5 97.2 110 200 200
250ZX550-32 550 152.8 32 5 2900 2 72.3 75 250 250
250ZX400-50 400 111.1 50 5 2900 2 80 90 250 250
250ZX450-55 450 125 55 5 2900 2 102.1 110 250 250
250ZX400-75 400 111.1 75 5 2900 1.5 125.6 132 250 250
300ZX600-32 600 166.7 32 5 2900 2 79.2 90 300 300
300ZX500-50 500 138.9 50 5 2900 2 104.6 110 300 300
300ZX550-55 550 152.8 55 5 2900 2 117.6 132 300 300

工作原理与结构说明

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、企业分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,液体夹带气体向涡卷室外缘流动、在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。
在一些泵的轴承底部还没有冷却室。当轴承发热引起轴承体温升超过70℃时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体油高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

主要结构件名称

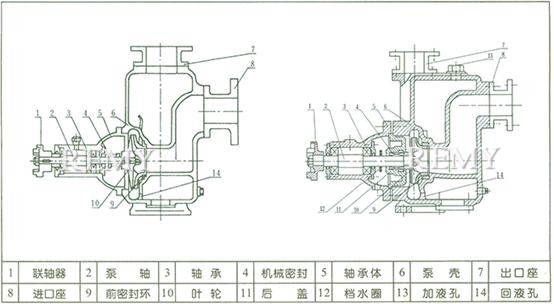

ZX自吸泵 结构图
ZX自吸泵 结构图

选购注意事项:

本网页所示ZX型自吸式离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的ZX型自吸式离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
