水泵控制柜

本单位生产的水泵控制柜(简称:控制柜)系上海日美阀门制造有限公司技术部科研人员研发的国内新颖的给排水自动控制装置,分直接起动(0.75~15KW),自耦减压起动(15KW~200KW)及Y—△降压起动(15KW~132KW)三大类。根据不同的需要,设置了液位控制型、压力控制型、温度控制型、时间控制型、空调联控型、潜污泵专用型及消防控制型等七大类型,并具有主回路短路、缺相、过载、过流及专用泵的泵体泄漏、定子绕组的超温等保护功能。另外,各型又分单控型,多泵主用、备用互控型,主、备互控型产品都具备故障时主用泵自动切除,备用泵自动投入无水停机、自动交换轮换、超水位停机报警等功能。广泛应用于农业生产、市政工程、高层建筑的给排水、消防、喷淋、增压泵的自动控制及空调冷热水循环泵控制锅炉补水等多种场合,也适合其它交流电机的控制及起动,是各类水泵理想的配套产品。

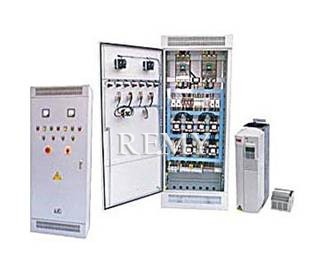

TPB全自动变频调速控制柜
TPB全自动变频调速控制柜

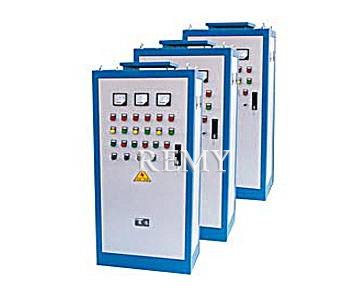

QJX星三角启动控制柜
QJX星三角启动控制柜

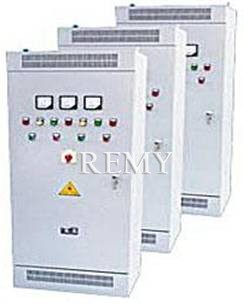

QZD直接启动控制柜
QZD直接启动控制柜
JJI自耦减压启动控制柜
JJI自耦减压启动控制柜

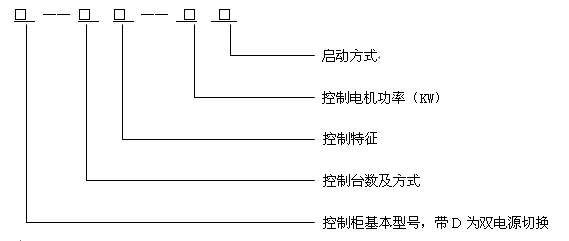

型号意义

控制柜 型号意义
控制柜 型号意义

1.启动方式

Q J B Z
直接启动 Y—△启动 自藕降压启动 软启动

2.控制台数及方式

1 2 3 4
单控 一控二 一控三 一控四

3.控制特征

L P T S C X B SKD
液位控制 压力控制 温度控制 时间控制 空调水 泵控制 消防、喷淋控制 潜水泵专用控制 带双电 源控制

工作条件

a、周围最高空气温度不超过40℃,最低温度不低于-5℃。
b、周围空气温度24h的平均温度不超过35℃。
c、安装地点海拔高度不超过2000m。
d、空气月平均最大湿度不大于90%(平均气温在25℃时)。
e、周围空气中无爆炸危险的介质且介质中无足以腐蚀金属和破坏绝缘气体及导电尘埃。
f、工作电压在380±10%。

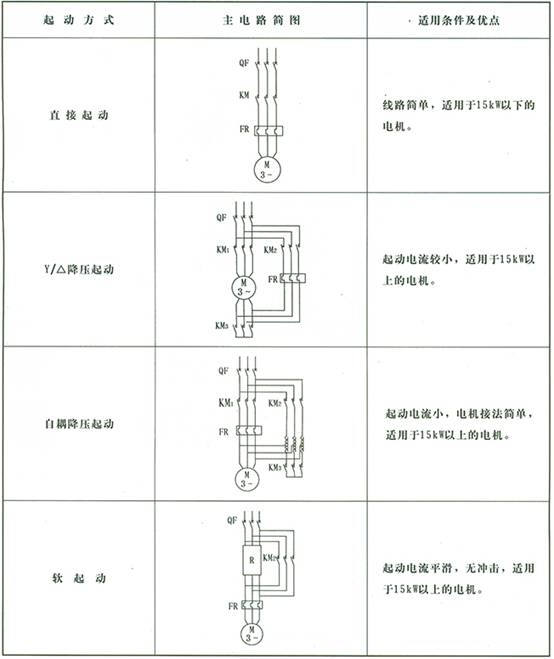

起动方式一次方案一览表

起动方式一次方案一览表
起动方式一次方案一览表

控制类型功能就特点说明

L型:液位控制。采用出厂时附带的高性能key浮球开关,可实现按液位高低的变化自动控制给水、排水。主要用于有水箱的场合。
P型:压力控制。以外接电接点压力表或压力开关等作传感信号,可根据检测到的管网压力变化自动开泵、停泵。本箱也同时适用于按钮遥控方式。主要用于生活给水及消防稳压系统
T型:温度控制。以温度传感器等作检测元件,配用温度控制器,根据设定的温度范围开泵、关泵,主要用于恒温、热交换系统等。
S型:时间控制。本型采用微机时钟控制器,用户可根据定时需要控制水泵的开启和关闭。主要用于各种有规律的间歇式供水场合。
C型:空调专用控制。本型是专为空调水泵设计的配套产品,水泵开启由控制中心操作,实现空调水泵与空调机组的联动,水泵运行时输出一个供制冷机组开机的控制接点,实现必须先开水泵后开机组的控制程序,确保空调系统安全运行。
X型:消防专用控制。本型按国家消防规范设计。消防、喷淋泵的启动可由①机箱面板手动,②消火栓按钮启动,③压力开关启动,④消防中心DC24V启动。并有输给消防中心的各泵开停状态答问信号。如用户需要双电源自动切换装置和消防泵定期巡检功能,请在订货时写明。
W型:潜污泵专用控制。本型是根据潜水泵的特殊工况设计的。采用浮球开关或电极等来实现高液位开泵,低液位停泵。并具有泵体泄漏保护和泵电机定子绕组过热保护。
各种控制柜的控制及端子接线说明
1、 液位控制

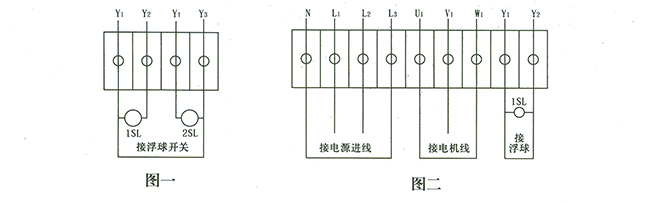

选用水银接点浮球,需用两只,接法如图一所示。若选用磁性浮球,则只需一只,接法是:将浮球开关接入Y1、Y2端子即可,如图二所示。

图一、图二

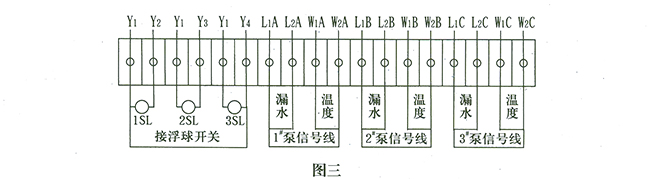

2、 定液位备用泵自动投入 若选用水银接点浮球,需用三只,接法如图三所示。 若选用磁性浮球,则只需两只,接法是:先将Y1、Y3短接,再将起泵、停泵共用浮球接入Y1、Y2端子,将备用泵浮球接入Y1、Y4端子。如果该型控制器控制其它类型水泵,即没有漏水、温度信号线的水泵,则只须将漏水、温度信号线端子悬空,不接任何线路即可,否则该控制器不能正常工作。

图三

3、 压力控制型 传感器通常选用设置上、下限的电接点压力表(如YX系列),也可选用上限、下限独立的两只电接点压力表或压力继电器。当压力降至下限压力时,P0、P1接通,水泵起动,压力升至下限压力时,P0、P2接通,水泵停止工作。示意图见图四。

图四

4、 温度控制型 传感器通常选用压力表式设置上、下限的电接点温度表,也可选用其他温度调节仪,当温度达到上限设定值,T0、T2 接通,水泵开始工作,当温度降至下限设定值,T0、T1 接通,水泵停止工作。示意图键图五。

图五

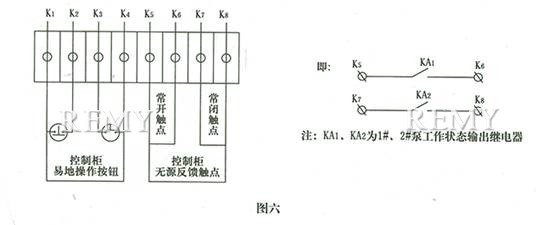

5、 空调联控型 如果需要易地操作,将K1、K2 接常闭(停止)按钮,K3、K4 接常闭(启动)按钮。若不需易地操作,先将K1、K2 短路,K3、K4 开路,这样水泵则由控制柜面板按钮操作。如果需要先开水泵,后开机组,则将联机常开触点K5、K6串入空调机组的控制回路。

图六

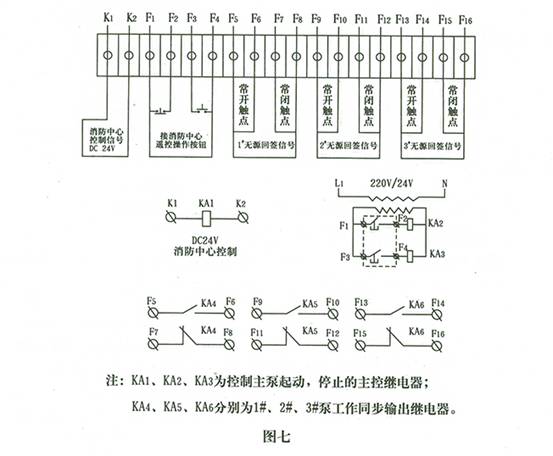

6、 消防喷淋泵 图七为消防控制器输往消防中心的遥控按钮信号线及各分泵泵开、泵停信号接点。

图气

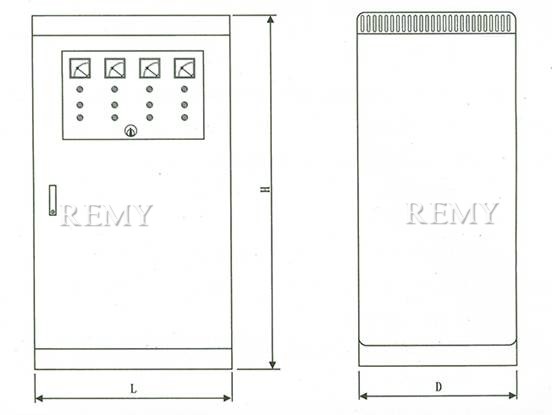

控制箱、柜外形尺寸图

控制箱、柜外形尺寸图
控制箱、柜外形尺寸图

参数一览表

1、直接启动

序号 功率
(KW)
电流
(A)
柜体(H×L×D)
一控一 一控二 一控三 一控四
1 0.75 1.5 400×300×200 500×400×200 600×400×200 800×600×250
2 1.1 2.2 400×300×200 500×400×200 600×400×200 800×600×250
3 1.5 3 400×300×200 500×400×200 600×400×200 800×600×250
4 2.2 4.4 400×300×200 500×400×200 600×400×200 800×600×250
5 3 6 400×300×200 500×400×200 600×400×200 800×600×250
6 4 8 400×300×200 500×400×200 600×400×200 800×600×250
7 5.5 11 400×300×200 500×400×200 800×600×250 800×600×250
8 7.5 15 400×300×200 500×400×200 800×600×250 800×600×250
9 11 22 500×400×200 600×400×200 800×600×250 800×600×250
10 15 30 500×400×200 600×400×200 800×600×250 800×600×250

2、自藕减压启动、软启动控制柜

序号 功率
(KW)
电流
(A)
柜体(H×L×D)
一控一 一控二 一控三 一控四
1 11 22 1200×500×350 1400×600×400 1700×700×450 2000×1000×550
2 15 30 1200×500×350 1400×600×400 1700×700×450 2000×1000×550
3 18.5 37 1200×500×350 1400×600×400 1700×700×450 2000×1000×550
4 22 44 1400×600×400 1400×600×400 1800×800×500 2200×1200×600
5 30 60 1400×600×400 1400×600×400 1800×800×500 2200×1200×600
6 37 74 1400×600×400 1600×600×400 2000×1000×550 2200×1200×600
7 45 90 1400×600×400 1700×700×450 2000×1000×550 2200×1200×600
8 55 140 1600×600×400 1700×700×450 2000×1000×550 2200×1200×600
9 75 150 1600×600×400 1800×800×500 2000×1000×550 2200×1200×600
10 90 180 1700×700×450 1800×800×500 2200×1200×600 2200×1200×600
11 110 220 1800×800×500 2000×1000×550 2200×1200×600 2200×1500×600
12 132 260 1800×800×500 2000×1000×550 2200×1200×600 2200×1500×600
13 160 320 1800×800×500 2000×1000×550 2200×1200×600 2200×1500×600

3、星三角减压启动

序号 功率
(KW)
电流
(A)
柜体(H×L×D)
一控一 一控二 一控三 一控四
1 11 22 800×600×250 1400×600×400 1600×600×400 1700×700×450
2 15 30 800×600×250 1400×600×400 1600×600×400 1700×700×450
3 18.5 37 800×600×250 1400×600×400 1600×600×400 1700×700×450
4 22 44 1400×600×400 1400×600×400 1700×700×450 1800×800×500
5 30 60 1400×600×400 1400×600×400 1700×700×450 1800×800×500
6 37 74 1400×600×400 1600×600×400 1800×800×500 2000×1000×550
7 45 90 1400×600×400 1700×700×450 1800×800×500 2000×1000×550
8 55 110 1600×600×400 1700×700×450 1800×800×500 2000×1000×550
9 75 150 1600×600×400 1700×700×450 2200×1200×550 2200×1200×550

选购注意事项:

本网页所示水泵控制柜样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的水泵控制柜说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
