SFY型立式液下泵

SFY型立式液下泵是上海日美阀门制造有限公司科技部技术人员在传统耐腐蚀液下泵基础上,参考国外同类产品的先进技术,经改进设计而生产的新型液下泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特的叶轮,使泵高效节能、寿命长,从而广泛应用于石油、化工、制药、造纸、冶金等行业。

SFY型立式液下泵
SFY型立式液下泵

主要特点

1、泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2、取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3、采用独特的离心式叶轮,供输送不含固体颗粒等清洁的介质,振动噪音低,效率高;采用开式叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。SFY立式液下泵适用于输送介质温度为-20~140℃;铸铁材质的泵,介质PH值在5-9范围内;采用开式叶轮的泵,被输送液体中含有的固体颗粒直径不超过泵吸入口直径30%为宜。

SFY型立式液下泵 总装图
SFY型立式液下泵 总装图

1、滤网;2、泵盖;3、泵体;4、叶轮;5、下护轴套;6、泵轴;7、出液管部件;8、中间接管;9、安装板;10、轴承体;11、联轴器;12、导轴承体;13、中间短管。

曲线图

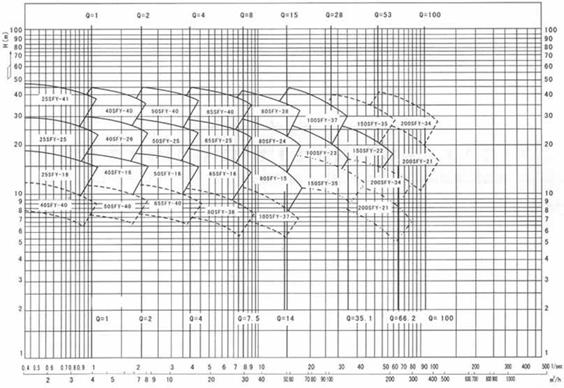

SFY立式液下泵 曲线图
SFY立式液下泵 曲线图

性能表 I

泵型号 流量Q 扬程
H(mm)
转速
n(r/min)
电机功率
P(KW)
出口直径D(mm) 液下长度
L(m)
m3/h L/s
25SFY-16 1.98
3.6
3.96
0.55
1
1.1
19.2
16
12.8
2960 1.5 25 0.5~2.5
25SFY-16A 1.80
3.27
3.6
0.50
0.91
1.00
15.8
13.2
10.6
2960 1.5 25 0.5~2.5
25SFY-25 1.98
3.6
3.96
0.55
1
1.1
30
25
20
2960 2.2 25 0.5~2.5
25SFY-25A 1.80
3.27
3.6
0.50
0.91
1.0
24.8
20.7
16.6
2960 2.2 25 0.5~2.5
25SFY-41 1.98
3.6
3.96
0.55
1
1.1
49.2
41
32.8
2960 4 25 0.5~2.5
25SFY-41A 1.80
3.27
3.60
0.5
0.91
1.0
40.8
34
27.2
2960 3 25 0.5~2.5
40SFY-16 3.96
7.2
7.92
1.10
2
2.2
16.8
15.7
12.6
2960 2.2 32 0.5~2.5
40SFY-16A 3.6
6.55
7.2
1.00
1.82
2.00
15.6
13
10.4
2960 1.5 32 0.5~2.5
40SFY-26 3.96
7.2
7.92
1.10
2
2.2
30.6
25.5
20.4
2960 3 32 0.5~2.5
40SFY-26A 3.6
6.55
7.2
1.00
1.82
2.00
25.2
21
16.8
2960 3 32 0.5~2.5
40SFY-40 3.96
7.2
7.92
1.10
2
2.2
48
40
32
2960 5.5 32 0.5~2.5
40SFY-40 1.98
3.6
3.96
0.55
1.0
1.1
12
10
8
1480 1.1 32 0.5~2.5
40SFY-40A 3.6
6.55
7.2
1.00
1.82
2.00
39.2
32.7
28.1
2960 5.5 32 0.5~2.5
40SFY-40A 1.8
3.3
3.6
0.5
0.92
1.0
9.8
8.2
6.5
1480 1.1 32 0.5~2.5
50SFY-16 7.92
14.4
15.8
2.20
4
4.4
18.8
15.7
12.6
2960 3 40 0.5~2.5
50SFY-16A 7.2
13.1
14.4
2.00
3.64
4
15.6
13
10.4
2960 3 40 0.5~2.5
50SFY-25 7.92
14.4
15.8
2.20
4
4.4
30
25
20
2960 4 40 0.5~2.5
50SFY-25A 7.20
13.1
14.4
2.00
3.64
4
24.8
20.7
16.6
2960 3 40 0.5~2.5

注:液下长度为安装盘下至过滤网底之长度。

性能表 II

泵型号 流量Q 扬程
H(mm)
转速
n(r/min)
电机功率
P(KW)
出口直径D(mm) 液下长度
L(m)
m3/h L/s
50SFY-40 7.92
14.4
15.8
2.20
4
4.4
48
40
32
2960 7.5 40 0.5~2.5
50SFY-40 3.96
7.2
7.9
1.1
2.0
2.2
12
10
8
1480 1.5 40 0.5~2.5
50SFY-40A 7.2
13.1
14.4
2.0
3.64
4.0
39.6
33
26.4
2960 5.5 40 0.5~2.5
50SFY-40A 3.6
6.6
7.2
1.0
1.832.0
9.9
8.2
6.6
1480 1.5 40 0.5~2.5
65SFY-16 15.8
28.8
33.1
4.4
8
9.1
18.8
15.7
12.6
2960 4 50 0.75~2.5
65SFY-16A 14.4
26.2
30.2
4.0
7.28
8.40
15.6
13
10.4
2960 3 50 0.75~2.5
65SFY-25 15.8
28.8
33.1
4.4
8
9.2
30
25
20
2960 5.5 50 0.75~2.5
65SFY-25A 14.4
26.2
30.2
4.0
7.28
8.40
24.8
20.7
16.6
2960 5.5 50 0.75~2.5
65SFY-40 15.8
28.8
33.1
4.4
8
9.2
47.4
39.5
31.6
2960 11 50 0.75~2.5
65SFY-40 7.9
14.4
16.5
2.2
4.0
4.6
11.8
9.6
7.9
1480 2.2 50 0.75~2.5
65 SFY-40A 14.4
26.2
30.2
4.0
7.28
8.4
39.2
32.7
26.2
2960 11 50 0.75~2.5
65SFY-40A 7.2
13.1
15.1
2.0
3.6
4.2
9.6
8.2
6.5
1480 2.2 50 0.75~2.5
80SFY-15 29.7
54
64.6
6.25
15
18
18
15
12
2960 7.5 65 1~2.5
80SFY-15A 27
49.1
58.9
7.5
13.66
16.38
14.9
12.4
9.9
2960 7.5 65 1~2.5
80SFY-24 29.7
54
64.6
6.25
15
18
28.8
24
19.2
2960 11 65 1~2.5
80SFY-24A 27
49.1
58.9
7.5
13.65
16.36
23.9
19.9
15.9
2960 11 65 1~2.5
80SFY-38 29.7
54
64.8
8.25
15
16
45.6
38
30.4
2960 18.5 65 1~2.5
80SFY-38 14.8
27
32.4
4.1
7.5
9.0
11.4
9.5
7.6
1480 3.0 65 1~2.5

注:液下长度为安装盘下至过滤网底之长度。

性能表 III

泵型号 流量Q 扬程
H(mm)
转速
n(r/min)
电机功率
P(KW)
出口直径D(mm) 液下长度
L(m)
m3/h L/s
80SFY-38A 27
40.1
58.9
7.5
13.84
16.36
37.8
31.5
25.2
2960 15 65 1~2.5
80SFY-38A 13.5
24.5
29.5
3.75
6.8
8.2
9.5
7.8
6.3
1480 2.2 65 1~2.5
100SFY-23 55.4
100.8
120
15.4
28
33.6
27
22.5
18
2960 18.5 80 1~2.5
100SFY-23A 50.5
91.8
110
14
25.5
30.6
22.3
18.6
14.9
2960 15 80 1~2.5
100SFY-37 55.4
100.8
120
15.4
28
33.6
43.8
36.5
29.2
2960 22 80 1~2.5
100SFY-37 27.7
50.4
60
7.7
14
16.7
11
9.1
7.3
1480 4.0 80 1~2.5
100SFY-37A 50.5
91.8
110
14
25.5
30.6
36.2
30.2
24.2
2960 22 80 1~2.5
100SFY-37A 25.2
45.0
55
7.0
12.8
27.5
9.1
7.5
6.1
1480 3.0 80
150SFY-22 104.4
190.8
226.6
29
53
63
26.4
22
17.6
2960 30 125 1~2.5
150SFY-22A 95.4
173.5
200
25.5
48.2
58
21.8
18.2
14.6
2960 22 125 1~2.5
150SFY-35 104.4
190.8
226.8
29
53
63
41.5
34.7
27.8
1480 45 125 1~2.5
150SFY-35 69.5
127
151
19.3
35.3
41.9
18.5
15.4
12.4
980 15 125 1~2.5
150SFY-35A 95.4
173.5
209
26.5
48.2
58
34.6
28.8
23.1
1480 37 125 1~2.5
150SFY-35A 63.6
115.7
139.3
17.7
32.1
36.7
15.4
12.8
10.2
980 11 125 1~2.5
200SFY-21 198
360
396
55
100
110
25.2
21
16.8
1480 45 150 1~2.5
200SFY-21 132
240
284
36.7
66.7
73.3
11.2
9.3
7.5
980 15 150 1~2.5
200SFY-21A 180
327
360
50
91
100
20.9
17.4
13.9
1480 37 150 1~2.5
200SFY-21A 120
218
240
33.3
60.6
66.7
9.3
7.7
6.2
980 11 150 1~2.5

注:液下长度为安装盘下至过滤网底之长度。

安装尺寸表

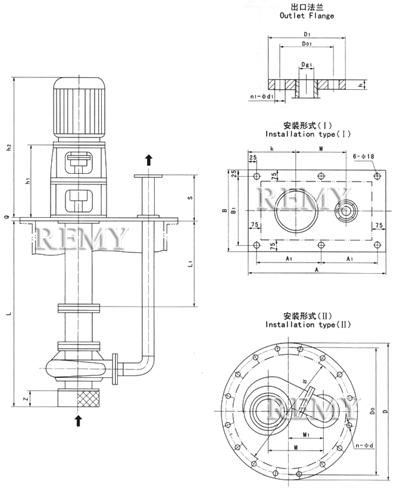

SFY立式液下泵 安装尺寸表
SFY立式液下泵 安装尺寸表
泵型号 尺寸(mm)
ф M M1 L1 L Dg1 D1 Do h s nr-фd1 D Do O n-фd A A1 B B1 K 轴承架 Z
25SFY-16 Ф450 225 162 1200 500

2500
Ф25 Ф115 Ф85 14 109 4-ф14 Ф580 Ф540 25 12-ф18 600 275 430 380 237 01 72
25SFY-25
25SFY-41
40SFY-16 Ф32 Ф135 Ф100 16 4-ф18 82
40SFY-26
40SFY-40
50SFY-16 Ф40 Ф145 Ф110 92
50SFY-25
50SFY-40
65SFY- Ф580 308 210 1300 750

2500
Ф50 Ф160 Ф125 120 4-Ф18 Ф700 Ф650 30 16-Ф18 750 350 510 460 277 02 117
65SFY-
65SFY-
80SFY- 1000

2500
Ф65 Ф180 Ф145 18 137
80SFY-
80SFY-
100SFY-23 Ф80 Ф195 Ф160 20 128
100SFY-37
150SFY-22 Ф800 385 250 1200 1000
~2500
Ф125 Ф270 Ф220 22 250 8-Ф18 Ф1000 Ф950 35 20-Ф25 1100 525 720 670 415 03 164
150SFY-35
200SFY-21 Ф150 Ф300 Ф250 198

选购注意事项:

本网页所示SFY型立式液下泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的SFY型立式液下泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
