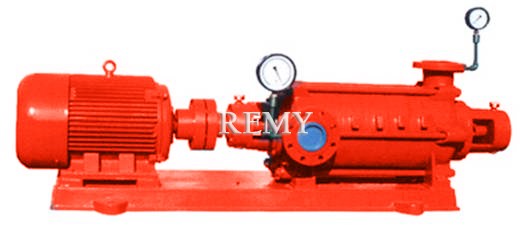

XBD-W型卧式多级消防离心泵

XBD-W型卧式多级消防离心泵(简称:XBD-W卧式消防泵),系新型卧式、单吸多级、分段式结构多级XBD消防泵系列产品,是较新开发生产的节能型产品。本产品依据国际标准ISO2858及国家新颁布的GB6245-1998《消防泵性能要求和试验方法》的规范要求,采用先进的水力模型,引进结合卧式多级泵的特点设计制造的专用消防泵。产品具有效率高、汽蚀性能好、振动小、噪音低、运行平稳等优点。 XBD-W卧式消防泵全系列共有5个品种40个规格,其性能范围额定流量为5~40L/s,压力范围为0.18~2.0Mpa,配套功率范围为2.2~180KW,口径范围为ф50~ф150mm。XBD-W型卧式多级消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

XBD-W型卧式多级消防离心泵
XBD-W型卧式多级消防离心泵

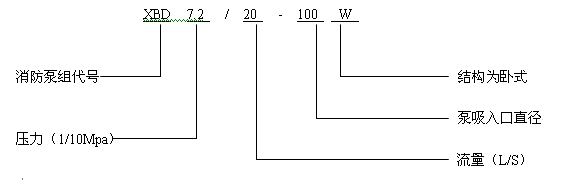

型号意义

XBD-W卧式消防泵 型号意义
XBD-W卧式消防泵 型号意义

主要特点

1、 泵结构紧凑、布置合理、外形美观。
2、 进、出口径相同,便于管路连接。
3、 泵运行平稳、噪音低、寿命长。
4、 密封可靠、无泄漏。
5、 流量和压力可根据需要增减泵级数并结合切割叶轮外径予以满足。 。

用途

XBD-W型系列消防泵适用于消防管路增压送水。供输送清水或物理、化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,也适用于工业和城市给排水、高层建筑增压送水、园林喷灌、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。

性能参数表

1、 该泵为立式、多级节段式结构,泵进出水法兰处在同一直线上,叶轮采用水力平衡方平衡轴向力。泵下端有一导轴承,轴通过夹壳联轴器与电机轴固定传动,外筒为不锈钢筒。
2、 轴封采用机械密封。
3、 泵由电机驱动,从电机端方向看,泵顺时针方向旋转。
4、 泵出口设有排气阀(气嘴),可保证泵内气体能完全排尽。
5、 叶轮可采用青铜材料,避免长期停机后叶轮与导叶间锈合。

主要部件材料

名 称 材料 标??? 准
泵体 铸铁 HT200 GB9439-88
球铁 QT400-18 GB1348-88
中段 铸铁 HT200 GB9439-88
球铁 QT400-18 GB1348-88
叶轮 铜合金 ZcuSn10Zn2 GB1176-88
不锈钢 2Cr13 GB3077-88
轴封 填料 柔性石墨
机械密封 橡胶波纹管 博格曼DIN24960

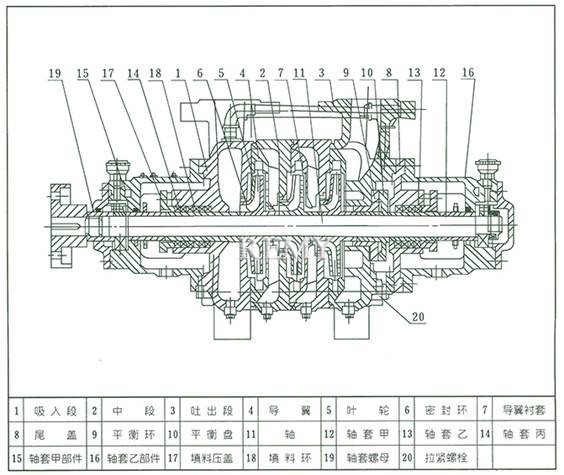

结构说明

XBD-W卧式消防泵 结构说明
XBD-W卧式消防泵 结构说明

结构如图所示,XBD-W型消防泵组为单吸多级节段式离心泵,其吸入口为水平方向,吐出口为垂直向上布置。本系列共有5种口径,用户可根据流量、压力的需要选择不同的口径、不同级数的泵予以满足。 泵由泵体部件和转子部件所组成。泵体部件由进水段、中段、导叶、出水段、尾盖和轴承体等部件组成,转子部件由不锈钢轴、铜合金叶轮、平衡盘和轴套等组成。转子;两端支承在油脂润的滚动轴承上。 进水段、中段和出水段的结合面用纸垫通过拉紧达到密封。为防止水从两端出轴泄漏,设有填料密封,也可采用机械密封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水进入轴承腔内。 为防止中段和导叶磨损,设有叶轮密封环和导叶套等易损零件,当这些零件磨损到一定程度后,应予以更换。 泵和电动机装在公共底座上,通过弹性联轴器传动。

性能曲线表

型号 流量 Q 压力 P 转速 n 效率η 功率 N 必需气蚀余量rM
L/S Mpa r/min % Kw
XBD1.8/5-50W 4 5 6 0.20 0.18 0.16 1450 62 65 66 2.2 3.2
XBD2.7/5-50W 4 5 6 0.03 0.27 0.24 1450 62 65 66 3 3.2
XBD3.6/5-50W 4 5 6 0.40 0.36 0.32 1450 62 65 66 4 3.2
XBD4.5/5-50W 4 5 6 0.50 0.45 0.40 1450 62 65 66 5.5 3.2
XBD5.4/5-50W 4 5 6 0.60 0.54 0.48 1450 62 65 66 5.5 3.2
XBD6.3/5-50W 4 5 6 0.70 0.63 0.56 1450 62 65 66 7.5 3.2
XBD7.2/5-50W 4 5 6 0.80 0.72 0.64 1450 62 65 66 7.5 3.2
XBD8.1/5-50W 4 5 6 0.90 0.81 0.72 1450 62 65 66 7.5 3.2
XBD2.3/10-75W 8 10 12 0.25 0.23 0.20 1450 63 68 66 5.5 3.0
XBD3.4/10-75W 8 10 12 0.37 0.34 0.30 1450 63 68 66 7.5 3.0
XBD4.6/10-75W 8 10 12 0.50 0.46 0.40 1450 63 68 66 11 3.0
XBD5.5/10-75W 8 10 12 0.62 0.55 0.50 1450 63 68 66 11 3.0
XBD6.9/10-75W 8 10 12 0.75 0.69 0.60 1450 63 68 66 15 3.0
XBD8.0/10-75W 8 10 12 0.87 0.80 0.70 1450 63 68 66 15 3.0
XBD9.2/10-75W 8 10 12 1.00 0.92 0.80 1450 63 68 66 18.5 3.0
XBD10.3/10-75W 8 10 12 1.12 1.03 0.90 1450 63 68 66 18.5 3.0
XBD2.9/20-100W 15 20 25 0.32 0.29 0.26 1450 68 72 70 11 3.5
XBD4.3/20-100W 15 20 25 0.48 0.43 0.39 1450 68 72 70 15 3.5
XBD5.8/20-100W 15 20 25 0.64 0.58 0.52 1450 68 72 70 22 3.5
XBD7.2/20-100W 15 20 25 0.80 0.72 0.65 1450 68 72 70 30 3.5
型号 流量 Q L/S 压力 P 转速 n 效率η 功率 N 必需气蚀余量rM
Mpa r/min % Kw
XBD8.6/20-100W 15 20 25 0.96 0.86 0.78 1450 68 72 70 30 3.5
XBD10.1/20-100W 15 20 25 1.12 1.01 0.91 1450 68 72 70 37 3.5
XBD11.5/20-100W 15 20 25 1.28 1.15 1.04 1450 68 72 70 45 3.5
XBD13.0/20-100W 15 20 25 1.44 1.30 1.17 1450 68 72 70 45 3.5
XBD4.2/25-125W 20 25 30 0.44 0.42 0.38 1450 69 73 74 22 3.5
XBD6.3/25-125W 20 25 30 0.66 0.63 0.57 1450 69 73 74 30 3.5
XBD8.4/25-125W 20 25 30 0.88 0.84 0.76 1450 69 73 74 45 3.5
XBD10.5/25-125W 20 25 30 1.10 1.05 0.95 1450 69 73 74 55 3.5
XBD12.6/25-125W 20 25 30 1.32 1.26 1.14 1450 69 73 74 75 3.5
XBD14.7/25-125W 20 25 30 1.54 1.47 1.38 1450 69 73 74 75 3.5
XBD16.8/25-125W 20 25 30 1.76 1.68 1.52 1450 69 73 74 90 3.5
XBD18.9/25-125W 20 25 30 1.98 1.89 1.71 1450 69 73 74 90 3.5
XBD5.8/45-150W 35 45 55 0.62 0.58 0.52 1450 72 76 78 45 3.0
XBD8.7/45-150W 35 45 55 0.93 0.87 0.78 1450 72 76 78 75 3.0
XBD11.6/45-150W 35 45 55 1.24 1.16 1.04 1450 72 76 78 90 3.0
XBD14.5/45-150W 35 45 55 1.55 1.45 1.30 1450 72 76 78 110 3.0
XBD17.4/45-150W 35 45 55 1.86 1.74 1.56 1450 72 76 78 135 3.0

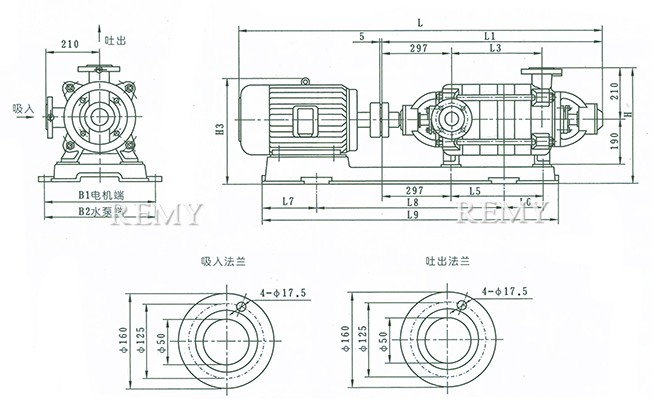

XBD1.8~8.1/5-50W型消防泵外形及安装尺寸

XBD1.8~8.1/5-50W型消防泵 外形及安装尺寸
XBD1.8~8.1/5-50W型消防泵 外形及安装尺寸
泵型号 级数 n 外形安装尺寸 电动机 重量 Kg
L L1 L3 L5 L6 L7 L8 L9 H H3 B1 B2 型号 KW
XBD1.8/5-50W 2 1087 707 160 145 33 141 600 901 480 415 335 430 Y100 L1-4 2.2 158
XBD2.7/5-50W 3 1152 772 225 210 98 141 600 901 480 415 335 430 Y100 L2-4 3 186
XBD3.6/5-50W 4 1237 837 290 275 128 144 640 974 480 423 375 430 Y112M-4 4 222
XBD4.5/5-50W 5 1377 902 355 340 132 153 740 1153 490 463 430 430 Y132S-4 5.5 263
XBD5.4/5-50W 6 1442 967 420 405 197 153 740 1153 490 463 430 430 Y132S-4 5.5 283
XBD6.3/5-50W 7 1547 1032 485 470 197 156 840 1321 490 463 430 430 Y132M-4 7.5 313
XBD7.2/5-50W 8 1612 1097 550 535 262 156 840 1321 490 463 430 430 Y132M-4 7.5 333
XBD8.1/5-50W 9 1677 1162 615 600 297 166 860 1386 490 463 430 430 Y132M-4 7.5 353

XBD2.3~10.3/10-75W型消防泵外形及安装尺寸

XBD2.3~10.3/10-75W型消防泵 外形及安装尺寸
XBD2.3~10.3/10-75W型消防泵 外形及安装尺寸
泵型号 级数 n 外形安装尺寸 电动机 重量 Kg
L L1 L3 L5 L6 L7 L8 L9 H H3 B1 B2 型号 KW
XBD2.3/10-75W 2 1241 766 257 180 89 145 630 926 535 468 410 475 Y132S-4 5.5 249
XBD3.4/10-75W 3 1361 846 337 260 128 165 690 1046 545 478 410 475 Y132M-4 7.5 291
XBD4.6/10-75W 4 1526 926 417 340 171 180 830 1284 545 520 475 475 Y160M-4 11 367
XBD5.5/10-75W 5 1606 1006 497 420 211 180 830 1284 545 520 475 475 Y160M-4 11 399
XBD6.9/10-75W 6 1731 1086 577 500 245 200 980 1488 545 520 475 475 Y160L-4 15 451
XBD8.1/10-75W 7 1811 1166 657 580 245 200 980 1488 545 520 475 475 Y160L-4 15 483
XBD9.2/10-75W 8 1916 1246 737 660 239 200 1150 1653 560 560 480 480 Y180M-4 18.5 552
XBD10.3/10-75W 9 1996 1326 817 740 239 200 1150 1653 560 560 480 480 Y180M-4 18.5 584

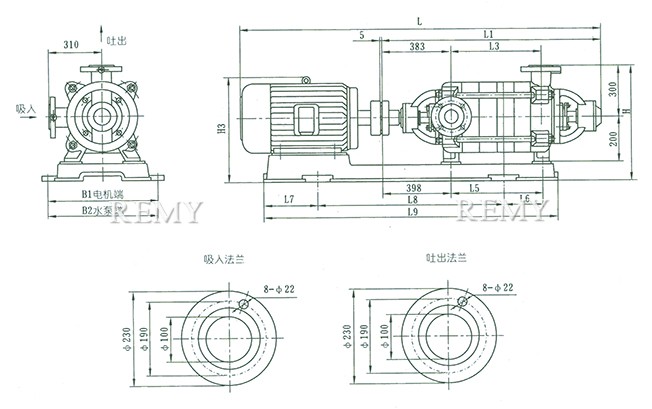

XBD2.9~13.0/20-100W型消防泵外形及安装尺寸

XBD2.9~13.0/20-100W型消防泵 外形及安装尺寸
XBD2.9~13.0/20-100W型消防泵 外形及安装尺寸
泵型号 级数 n 外形安装尺寸 电动机 重量 Kg
L L1 L3 L5 L6 L7 L8 L9 H H3 B1 B2 型号 KW
XBD2.9/20-100W 2 1575 975 255 200 100 180 900 1322 610 535 505 505 Y160M-4 11 478
XBD4.3/20-100W 3 1720 1075 355 300 149 200 900 1322 610 535 505 505 Y160L-4 15 550
XBD5.8/20-100W 4 1885 1175 455 400 200 215 975 1463 610 560 505 525 Y180L-4 22 647
XBD7.2/20-100W 5 2050 1275 555 500 202 230 1240 1701 620 595 525 525 Y200L-4 30 778
XBD8.6/20-100W 6 2150 1375 655 600 157 230 1240 1701 620 595 525 525 Y200L-4 30 829
XBD10.1/20-100W 7 2295 1475 755 700 198 230 1330 1832 630 635 565 565 Y225S-4 37 894
XBD11.5/20-100W 8 2420 1575 855 800 199 235 1450 1959 640 645 565 565 Y225M-4 45 945
XBD13.0/20-100W 9 2520 1675 955 900 199 235 1550 2059 640 645 565 565 Y225M-4 45 996

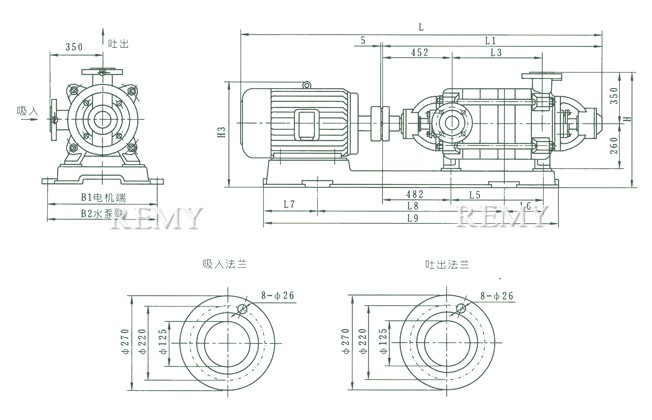

XBD4.2~18.9/25-125W型消防泵外形及安装尺寸

XBD4.2~18.9/25-125W型消防泵 外形及安装尺寸
XBD4.2~18.9/25-125W型消防泵 外形及安装尺寸
泵型号 级数 n 外形安装尺寸 电动机 重量 Kg
L L1 L3 L5 L6 L7 L8 L9 H H3 B1 B2 型号 KW
XBD4.2/25-125W 2 1827 1117 325 225 109 220 975 1387 700 600 495 565 Y180L-4 22 665
XBD6.3/25-125W 3 2017 1242 450 350 176 230 1060 1549 700 625 565 565 Y200L-4 30 825
XBD8.4/25-125W 4 2212 1367 575 475 225 240 1170 1728 710 665 565 565 Y225M-4 45 925
XBD10.5/25-125W 5 2422 1492 700 600 299 270 1270 1924 725 700 620 620 Y250M-4 55 1046
XBD12.6/25-125W 6 2617 1617 825 725 262 305 1430 2243 755 765 675 570 Y280S-4 75 1400
XBD14.7/25-125W 7 2742 1742 950 850 422 305 1430 2243 755 765 675 570 Y280S-4 75 1485
XBD16.8/25-125W 8 1917 1867 1075 975 483 330 1580 2544 755 765 675 570 Y280M-4 90 1755
XBD18.9/25-125W 9 3042 1992 1200 1100 548 330 1580 2544 755 765 675 570 Y280M-4 90 1760

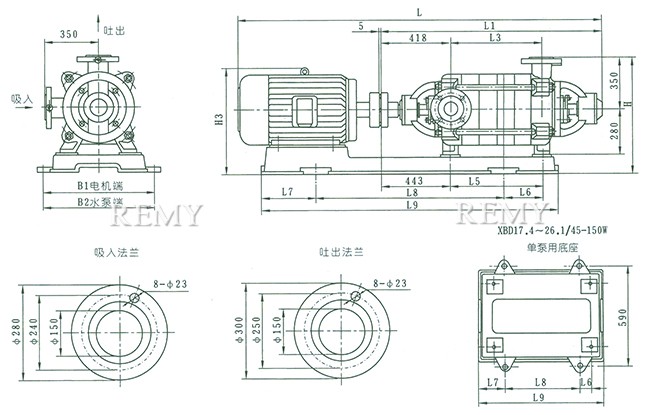

XBD5.8~21.6/45-150W型消防泵外形及安装尺寸

XBD5.8~21.6/45-150W型消防泵 外形及安装尺寸
XBD5.8~21.6/45-150W型消防泵 外形及安装尺寸
泵型号 级数 n 外形安装尺寸 电动机 重量 Kg
L L1 L3 L5 L6 L7 L8 L9 H H3 B1 B2 型号 KW
XBD5.8/45-150W 2 4964 1119 315 237 148 240 1000 1437 720 675 575 605 Y225M-4 45 860
XBD8.7/45-150W 3 2234 1234 430 352 148 305 1165 1735 735 745 675 610 Y280S-4 75 1166
XBD11.6/45-150W 4 2399 1349 545 467 195 330 1260 1922 745 755 675 610 Y280M-4 90 1353
XBD14.5/45-150W 5 2664 1464 660 582 169 330 1470 2129 780 885 765 620 Y315S-4 110 1768
XBD17.4/45-150W 6 - 1579 775 697 130 - 550 810 725 - - - JS-115-4 135 1869
XBD20.3/45-150W 7 - 1694 890 812 150 - 625 925 725 - - - JS-116-4 155 2021
XBD23.2/45-150W 8 - 1809 1005 927 150 - 740 1040 725 - - - JS-117-4 180 2173
XBD26.1/45-150W 9 - 1924 1120 1042 150 - 855 1155 725 - - - JS-117-4 180 2255

选购注意事项:

本网页所示XBD-W型卧式多级消防离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的XBD-W型卧式多级消防离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
