XBD-L型立式单级多级单吸消防离心泵

XBD-L型立式单级(多级)单吸消防离心泵,简称:XBD-L消防泵。XBD-L型消防离心泵分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可应用于厂矿给排水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25Mpa,配套功率范围为1.5~200KW,口径范围为ф50~ф250mm。

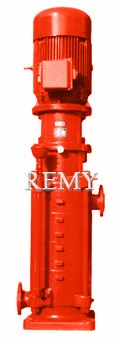

XBD-L型立式单级单吸消防离心泵
XBD-L型立式单级单吸消防离心泵
XBD-L型立式多级单吸消防离心泵
XBD-L型立式多级单吸消防离心泵

型号说明

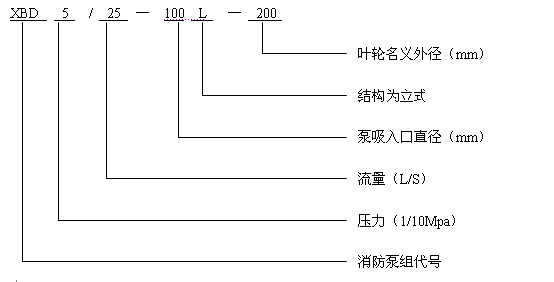

XBD-L消防泵 型号说明
XBD-L消防泵 型号说明

主要特点

1、 泵结构紧凑、体积小、外形美观、其立式结构决定安装占地面积小,其重心重合泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、 泵吸入口和吐出口均水平方向,简化了管路的连接。
3、 多级式可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。(多级式详见多级式专用说明书)
4、 泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、 泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。 。

产品用途

XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

结构说明

XBD-L消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6Mpa压力设计,管路配套方便。
由电机和泵两部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封,用户可根据需要选择。
泵旋转方向从驱动端向下看为逆时针转动。

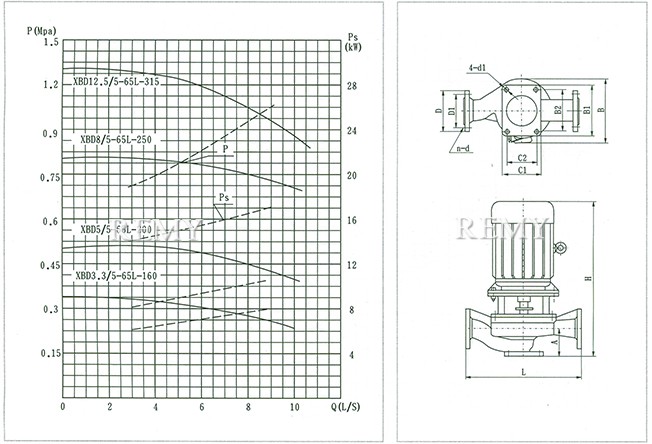

XBD***/5-65L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/5-65L-160 5 0.32 2900 4 63 2.5 75
XBD5/5-65L-200 5 0.5 2900 7.5 58 2.5 107
XBD8/5-65L-250 5 0.8 2900 15 50 2.5 180
XBD12.5/5-65L-315 5 1.25 2900 30 40 2.5 320
XBD***/5-65L-***消防泵 结构说明
XBD***/5-65L-***消防泵 结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/5-65L-160 380 305 570 140 200 100 100 160 4-ф18 ф185 ф145 4-ф18 SD61-0.5
XBD5/5-65L-200 400 350 635 140 200 105 100 160 4-ф18 ф185 ф145 4-ф18 SD61-0.5
XBD8/5-65L-250 460 435 785 160 220 110 120 180 4-ф18 ф185 ф145 4-ф18 JGD2-3
XBD12.5/5-65L-315 550 510 920 190 280 110 150 240 4-ф18 ф185 ф145 4-ф18 JGD2-3

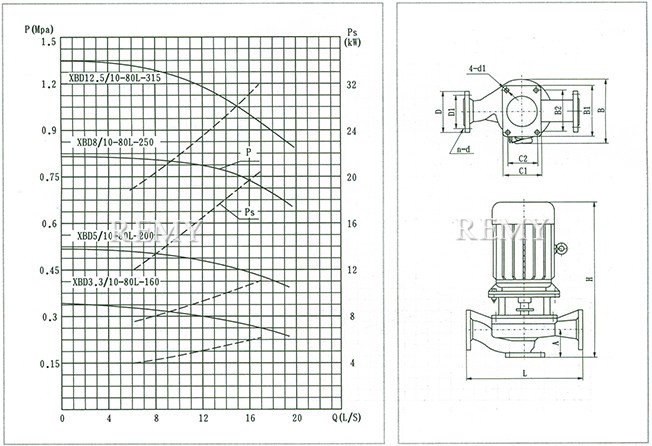

XBD***/10-80L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/10-80L-160 10 0.32 2900 7.5 69 3 105
XBD5/10-80L-200 10 0.5 2900 15 65 3 175
XBD8/10-80L-250 10 0.8 2900 22 57 3 240
XBD12.5/10-80L-315 10 1.25 2900 37 54 3 355
XBD***/10-80L-***消防泵 结构说明
XBD***/10-80L-***消防泵 结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/10-80L-160 400 360 660 140 200 125 100 160 4-ф18 ф200 ф160 8-ф18 SD61-0.5
XBD5/10-80L-200 450 430 795 140 200 125 100 160 4-ф18 ф200 ф160 8-ф18 SD2-3
XBD8/10-80L-250 500 465 870 160 220 130 120 180 4-ф18 ф200 ф160 8-ф18 JGD2-3
XBD12.5/10-80L-315 580 530 1000 190 280 130 150 240 4-ф18 ф200 ф160 8-ф18 JGD2-3

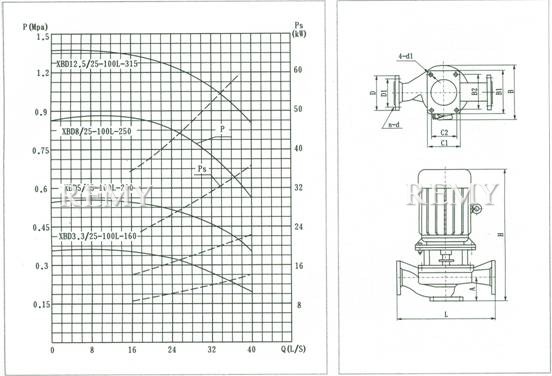

XBD***/25-100L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/25-100L-160 25 0.32 2900 15 74 4.5 191
XBD5/25-100L-200 25 0.5 2900 22 72 4 245
XBD8/25-100L-250 25 0.8 2900 37 67 4 345
XBD12.5/25-100L-315 25 1.25 2900 75 33 4 689
XBD***/25-100L-***消防泵 结构说明
XBD***/25-100L-***消防泵 结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/25-100L-160 500 430 835 160 220 160 120 180 4-ф18 ф220 ф180 8-ф18 JGD2-3
XBD5/25-100L-200 500 475 880 160 220 140 120 180 4-ф18 ф220 ф180 8-ф18 JGD2-3
XBD8/25-100L-250 500 520 115 190 280 155 150 240 4-ф18 ф220 ф180 8-ф18 JGD3-2
XBD12.5/25-100L-315 630 700 1235 250 300 165 210 260 4-ф18 ф220 ф180 8-ф18 JGD3-2

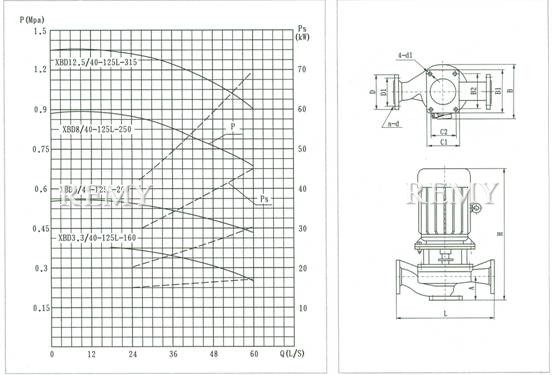

XBD***/40-125L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/40-125L-160 40 0.32 2900 22 76 4 265
XBD5/40-125L-200 40 0.5 2900 37 75 5.5 395
XBD8/40-125L-250 40 0.8 2900 55 73 5 580
XBD12.5/40-125L-315 40 1.25 2900 90 70 5 790
XBD***/40-125L-***消防泵 结构说明
XBD***/40-125L-***消防泵 结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/40-125L-160 520 460 920 190 280 175 150 240 4-ф22 ф250 ф210 8-ф18 JGD2-3
XBD5/40-125L-200 570 510 1040 250 300 175 210 260 4-ф22 ф250 ф210 8-ф18 JGD3-2
XBD8/40-125L-250 600 660 1180 270 320 170 230 280 4-ф22 ф250 ф210 8-ф18 JGD3-2
XBD12.5/40-125L-315 640 685 1350 300 350 180 230 280 4-ф22 ф250 ф210 8-ф18 JGD3-2

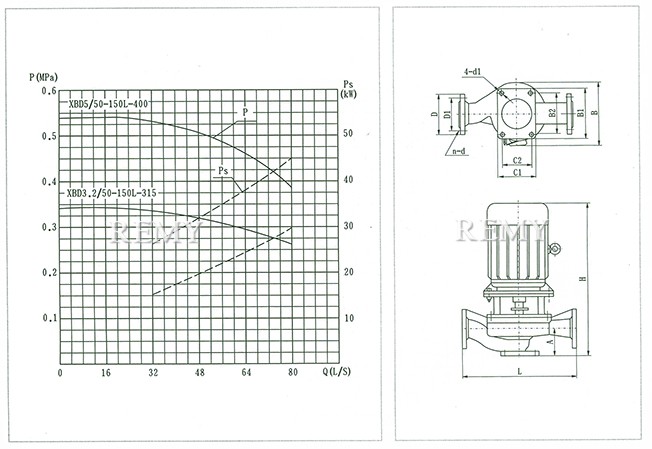

XBD***/50-150L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/50-150L-315 50 0.32 1480 30 76 3.5 410
XBD5/50-150L-400 50 0.5 1480 45 73 3.5 490
XBD***/50-150L-***消防泵 结构说明
XBD***/50-150L-***消防泵 结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/50-150L-315 800 530 1075 250 300 205 210 260 4-ф22 ф285 ф240 8-ф22 JGD3-3
XBD5/50-150L-400 820 595 1120 300 350 210 230 280 4-ф22 ф285 ф240 8-ф22 JGD3-3

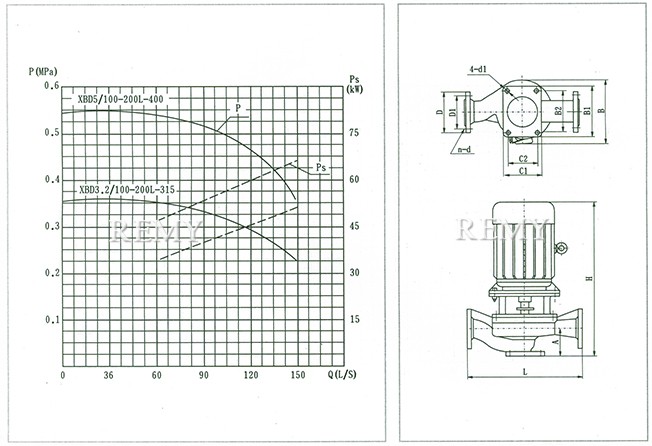

XBD***/100-200L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/100-200L-315 100 0.32 1480 55 78 3.5 417
XBD5/100-200L-400 100 0.5 1480 75 77 3.5 498
XBD***/100-200L-***消防泵 结构说明
XBD***/100-200L-***消防泵 结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/100-200L-315 800 530 1075 270 320 210 230 280 4-ф22 ф340 ф295 12-ф22 JGD3-3
XBD5/100-200L-400 820 595 1120 290 360 225 230 280 4-ф22 ф340 ф295 12-ф22 JGD3-3

产品主要材料

名 称 材料 标? 准
泵 体 铸铁 HT200 GB9439-88
球铁 QT400-18 GB1348-88
中 段 铸铁 HT200 GB9439-88
球铁 QT400-18 GB1348-88
叶 轮 铜合金(球铁) ZcuSn10Zn2 GB1176-88
不锈钢(钢) 2Cr13 GB3077-88
轴 封 填料 柔性石墨
机械密封 橡胶波纹管 博格曼DIN24960

选购注意事项:

本网页所示XBD-L型立式单级(多级)单吸消防离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的XBD-L型立式单级(多级)单吸消防离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
