QYF型不锈钢潜水电泵

QYF型不锈钢潜水电泵,简称:QYF潜水电泵。是我厂在通过充分的市场调研基础上,自行研制开发的一种外壳、过流部件及外部零件材质均采用不锈钢材料(304、316、304L、316L)制成的潜水电泵。

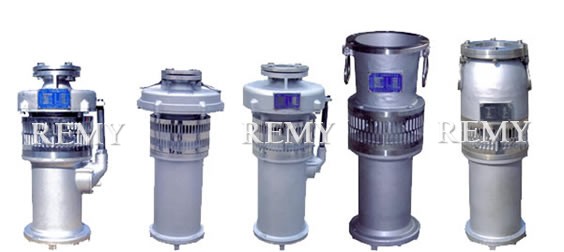

QYF型不锈钢潜水电泵
QYF型不锈钢潜水电泵

产品特点

除了保持QY型产品的传统特点外,过流部件及外部零件材质均采用不锈钢304、316、304L、316L精制而成。泵出水口采用圆形法兰结构,电机为F级绝缘,适用于音乐喷泉等场合对电机频繁启动的要求。叶轮具有防松装置,不怕反转。机械密封采用硬质合金材料,增加水泵的使用寿命;介质端采用碳化硅、氮化钨。氮化硅等,经久耐用、安全可靠。轴承均采用国内优质轴承,可根据用户要求采用国外同类进口轴承。转子轴采用不锈钢3Cr13。

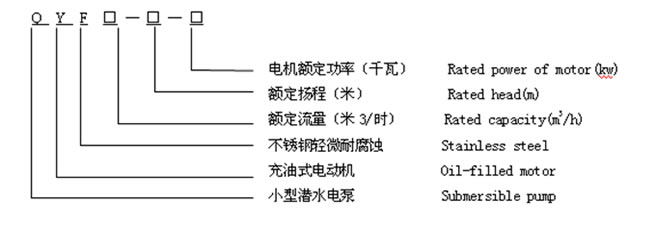

型号说明

QYF潜水电泵 型号说明
QYF潜水电泵 型号说明

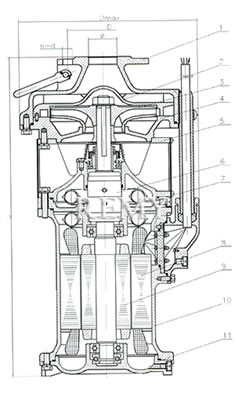

结构简图

QYF潜水电泵 结构简图
QYF潜水电泵 结构简图
序号/Number 名称/Name 材料/Material
1 泵体/Pump body 不锈钢Stainless steel
2 导叶/Guide blade 不锈钢Stainless steel
3 叶轮/Impeller 不锈钢Stainless steel
4 泵座/Pump block 不锈钢Stainless steel
5 进水节/Influent knot 不锈钢Stainless steel
6 机械密封/Mechanical seal Sic/al203+Fe
7 上盖/Top cover 不锈钢Stainless steel
8 定子/Stator
9 转子/Rotor
10 机座/Rotator 不锈钢Stainless steel
11 下盖/Lower cover 不锈钢Stainless steel

产品用途

适用于各种各样的音乐喷泉上配套使用。
也可以用于输送其他轻微腐蚀性介质。
适用于矿山,含腐蚀性煤水的排放。

使用条件

1、电源频率为50Hz,额定电压380v或660v(允许偏差±5%)的三相交流电。(用户订货时必须标明电泵电压值)。
2、电泵额定扬程小于10米时,允许潜水深度不超过10米。
3、电泵额定扬程大于10米时,允许潜水深度不超过40米。
4、输送介质的温度不超过40℃.
5、水中含砂量或含不溶于水固体颗粒的体积比不超过0.1%,粒度不大于0.2毫米。
6、海拔高度不得超过1000米。
7、一般常温清水;如:井水、河水、湖水等。
8、 含腐蚀性液体;如:矿山煤水、海水及化学合成液体等。

QYF25-17-2.2不锈钢潜水电泵性能参数

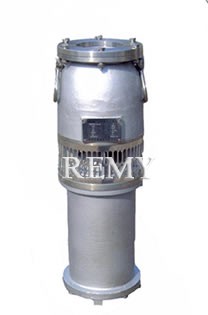

QYF25-17-2.2不锈钢潜水电泵
QYF25-17-2.2不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF15-26-2.2 15 26 2. 40 1.5″ 2860 380 235 5.7 10 43
QYF25-17-2.2 25 17 2.2 50 2″ 2860 380 246 5.7 10 44
QYF40-12-2.2 40 12 2.2 65 2.5″ 2860 380 258 5.7 10 47
QYF65-7-2.2 65 7 2.2 100 4.0″ 2860 380 229 5.7 10 41
QYF100-4.5-2.2 100 4.5 2.2 128 5.0″ 2860 380 229 5.7 10 41

QYF25-17-2.2不锈钢潜水电泵安装尺寸参数

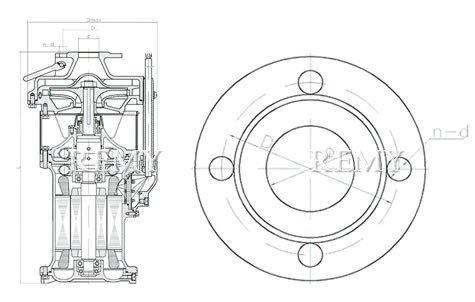

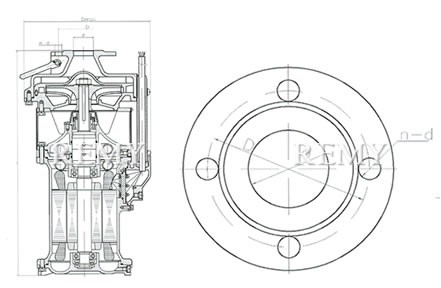

QYF25-17-2.2不锈钢潜水电泵 外形尺寸图
QYF25-17-2.2不锈钢潜水电泵 外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF15-26-2.2 470 235 100 4-Φ14 Φ40 1.5″ 43
QYF25-17-2.2 480 246 110 4-Φ14 Φ50 2″ 44
QYF40-12-2.2 498 258 130 4-Φ14 Φ65 2.5″ 47
QYF65-7-2.2 530 229 165 6-Φ9 Φ100 4.0″ 41
QYF100-4.5-2.2 571 229 165 6-Φ9 Φ130 5.0″ 41

QYF160-4-3不锈钢潜水电泵性能参数

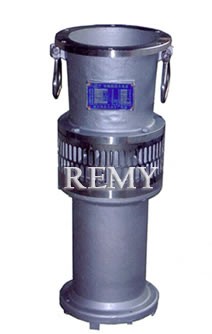

QYF160-4-3不锈钢潜水电泵
QYF160-4-3不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF25-26-3 25 26 3 50 2″ 2860 380 245 7.4 10 46
QYF40-16-3 40 16 3 65 2.5″ 2860 380 258 7.4 10 47
QYF65-10-3 65 10 3 100 4.0″ 2860 380 229 7.4 10 45
QYF100-6-3 100 6 3 128 5.0″ 2860 380 229 7.4 10 48
QYF160-4-3 160 4 3 150 6.0″ 2860 380 246 7.4 10 43

QYF160-4-3不锈钢潜水电泵安装尺寸参数

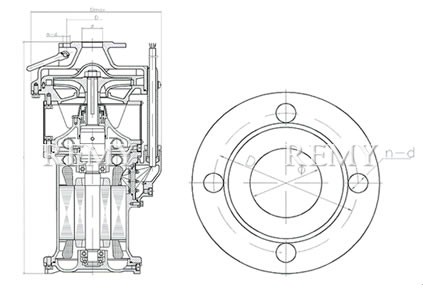

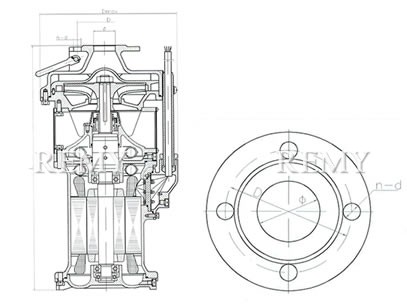

QYF160-4-3不锈钢潜水电泵 外形尺寸图
QYF160-4-3不锈钢潜水电泵 外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF25-26-3 503 245 110 4-Φ14 Φ50 2″ 46
QYF40-16-3 518 258 130 4-Φ14 Φ65 2.5″ 47
QYF65-10-3 555 229 165 6-Φ9 Φ100 4.0″ 45
QYF100-6-3 664 229 165 6-Φ9 Φ128 5.0″ 48
QYF160-4-3 542 246 184 6-Φ9 Φ150 6.0″ 43

QYF65-13-4不锈钢潜水电泵性能参数

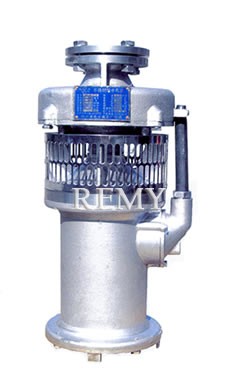

QYF65-13-4不锈钢潜水电泵
QYF65-13-4不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF25-32-4 25 32 4 50 2″ 2860 380 270 9.8 10 57
QYF40-21-4 40 21 4 65 2.5″ 2860 380 270 9.8 10 54
QYF65-13-4 65 13 4 100 4.0″ 2860 380 546 9.8 10 51
QYF80-10-4 80 10 4 100 4.0″ 2860 380 246 9.8 10 51
QYF200-4-4 200 4 4 150 6.0″ 2860 380 248 9.8 10 52

QYF65-13-4不锈钢潜水电泵安装尺寸参数

QYF65-13-4不锈钢潜水电泵 外形尺寸图
QYF65-13-4不锈钢潜水电泵 外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF25-32-4 523 270 110 4-Φ14 Φ50 2″ 57
QYF40-21-4 534 270 130 4-Φ14 Φ65 2.5″ 54
QYF65-13-4 512 546 165 6-Φ9 Φ100 4.0″ 51
QYF80-10-4 512 246 165 6-Φ9 Φ100 4.0″ 51
QYF200-4-4 565 248 190 6-Φ9 Φ150 6.0″ 52

QYF25-45-5.5不锈钢潜水电泵性能参数

QYF25-45-5.5不锈钢潜水电泵
QYF25-45-5.5不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF20-50-5.5 20 50 5.5 50 2″ 2860 380 306 13.1 10 75
QYF25-40-5.5 25 40 5.5 50 2″ 2860 380 306 13.1 10 76
QYF40-28-5.5 40 28 5.5 65 2.5″ 2860 380 318 13. 10 83
QYF65-18-5.5 65 18 5.5 80 3.0″ 2860 380 320 13.1 10 82
QYF100-12-5.5 100 12 5.5 128 5.0″ 2860 380 261 13.1 10 65

QYF25-45-5.5不锈钢潜水电泵安装尺寸参数

QYF25-45-5.5不锈钢潜水电泵 外形尺寸图
QYF25-45-5.5不锈钢潜水电泵 外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF20-50-5.5 505 306 110 4-Φ14 Φ50 2″ 75
QYF25-40-5.5 505 306 110 4-Φ14 Φ50 2″ 76
QYF40-28-5.5 687 318 130 4-Φ14 Φ65 2.5″ 83
QYF65-18-5.5 678 320 150 4-Φ18 Φ80 3.0″ 82
QYF100-12-5.5 726 261 170 6-Φ9 Φ128 5.0″ 65

QYF65-26-7.5不锈钢潜水电泵性能参数

QYF65-26-7.5不锈钢潜水电泵
QYF65-26-7.5不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF40-40-7.5 40 40 7.5 65 2.5″ 2860 380 305 16 10 101
QYF65-26-7.5 65 26 7.5 80 3″ 2860 380 320 16 10 100
QYF80-18-7.5 80 18 7.5 80 3″ 2860 380 315 16 10 100
QYF200-9-7.5 200 9 7.5 150 6″ 2860 380 250 16 10 100
QYF250-7-7.5 250 7 7.5 150 6″ 2860 380 255 16 10 101

QYF65-26-7.5不锈钢潜水电泵安装尺寸参数

QYF65-26-7.5不锈钢潜水电泵 外形尺寸图
QYF65-26-7.5不锈钢潜水电泵 外形尺寸图
尺寸 型号 L mm D max mm D mm n—d mm Φ mm G inch W ㎏
QYF40-40-7.5 680 305 130 4-Φ14 Φ65 2.5″ 101
QYF65-26-7.5 678 320 150 4-Φ18 Φ80 3″ 100
QYF80-18-7.5 678 315 150 4-Φ18 Φ80 3″ 100
QYF200-9-7.5 857 250 190 6-Φ9 Φ150 6″ 100
QYF250-7-7.5 857 255 190 6-Φ9 Φ150 6″ 101

选购注意事项:

本网页所示QYF型不锈钢潜水电泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的QYF型不锈钢潜水电泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
