WQ型无堵塞污水潜水排污泵

WQ型无堵塞污水潜水排污泵,简称:WQ潜水泵。是上海日美八十年代引进联邦德国ABS制泵公司先进技术的基础上,有我单位科研人员的共同努力,同时广泛征求国内水泵专家的意见,经多次改良而研制成功的,经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能,结构独特等功能。产品投放市场后以其独特的功效,可靠的质量受到广大用户的欢迎和好评。

产品特点

1、 采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、 机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
3、 整体结构紧凑、体积小、噪声小、节能效果显着、检修方便、无需建泵房、潜入水中即可工作,大大减少工程造价。
4、 该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机相对保护。
5、 可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行相对保护,提高了产品的安全性与可靠性。
6、 浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、 可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8、 能够在全扬程范围内使用,而保证电机不会过载。
9、 有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。

产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站,自来水厂的给水装置。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探。矿山配套附机。
8、农村、沼气池、农田灌溉。

使用条件

1、 介质温度不超过60℃,介质重度为1~1.3kg/dm3,PH值在5~9范围内。
2、 无内自流循环冷却系统的泵,电机部分露出液面不超过1/2.
3、 本泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。

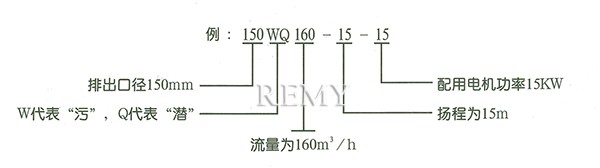

型号表示法(原型号为QW现靠标准为WQ) 例:

WQ型无堵塞污水潜水排污泵 型号意义
WQ型无堵塞污水潜水排污泵 型号意义

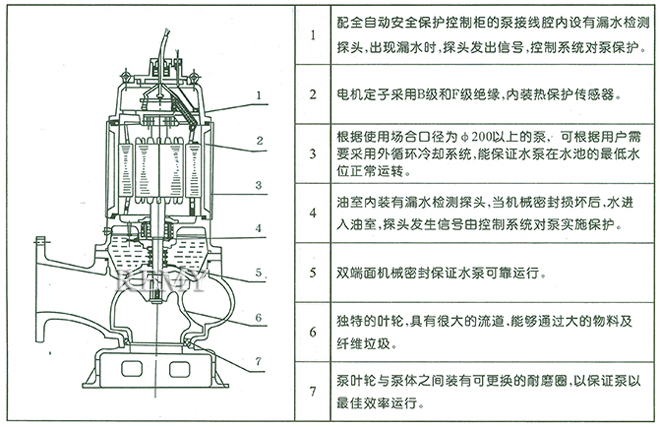

结构示意图

WQ型无堵塞污水潜水排污泵 结构示意图
WQ型无堵塞污水潜水排污泵 结构示意图

技术性能参数表

序号 泵型号 排出口径(mm) 流 量
(m3/h)
扬 程
(m)
转 速
(r/min)
功 率
(KW)
效 率
()
重 量
(Kg)
水泵电器
控制柜
自? 动
耦合器
1 40WQ12-15-1.5 40 12 15 2900 1.5 48 55 QZD-1.5 GAK-50
2 50WQ20-7-0.75 50 20 7 1450 0.75 62 50 QZD-0.75
3 50WQ10-10-0.75 50 10 10 2900 0.75 54 45 QZD-0.75
4 50WQ15-15-1.5 50 15 15 2900 1.5 51 55 QZD-1.5
5 50WQ15-20-2.2 50 15 20 2900 2.2 51 60 QZD-2.2
6 50WQ17-25-3 50 17 25 2900 3 53 70 QZD-3
7 50WQ25-32-5.5 50 25 32 2900 5.5 49 105 QZD-5.5
8 65WQ25-15-2.2 65 25 15 2900 2.2 52 65 QZD-2.2 GAK-65
9 65WQ37-13-3 65 37 13 2900 3 60 80 QZD-3
10 65WQ25-28-4 65 25 28 2900 4 58 90 QZD-4
11 80WQ40-7-2.2 80 40 7 2900 2.2 50 70 QZD-2.2 GAK-80
12 80WQ29-8-2.2 80 29 8 2900 2.2 45 70 QZD-2.2
13 80WQ43-13-3 80 43 13 2900 3 65 80 QZD-3
14 80WQ40-15-4 80 40 15 2900 4 57 90 QZD-4
15 80WQ50-25-7.5 80 50 25 2900 7.5 56 140 QZD-7.5
16 100WQ80-9-4 100 80 9 1450 4 62 130 QZD-4 GAK-100
17 100WQ110-10-5.5 100 110 10 1450 5.5 67 150 QZD-5.5
18 100WQ65-15-5.5 100 65 15 1450 5.5 59 150 QZD-5.5
19 100WQ100-15-7.5 100 100 15 1450 7.5 70 165 QZD-7.5
20 100WQ80-20-7.5 100 80 20 1450 7.5 71 170 QZD-7.5
21 100WQ100-22-15 100 100 22 1450 15 61 280 JJ1-15
22 150WQ145-9-7.5 150 145 9 1450 7.5 63 180 QZD-7.5 GAK-150
23 150WQ200-10-15 150 200 10 1450 15 64 300 JJ1-15
24 150WQ160-15-15 150 160 15 1450 15 67 300 JJ1-15
25 150WQ180-22-18.5 150 180 22 1450 18.5 74 400 JJ1-18.5
26 150WQ150-26-18.5 150 150 26 1450 18.5 72 400 JJ1-18.5
27 150WQ130-30-22 150 130 30 1450 22 69 420 JJ1-22
28 150WQ200-30-37 150 200 30 1450 37 65 750 JJ1-37
29 150WQ150-35-37 150 150 35 1450 37 63 760 JJ1-37
30 200WQ300-7-11 200 300 7 980 11 75 370 JJ1-11 GAK-200
31 200WQ250-11-15 200 250 11 1450 15 72 350 JJ1-15
32 200WQ250-15-18.5 200 250 15 1450 18.5 72 420 JJ1-18.5
33 200WQ400-10-22 200 400 10 1450 22 75 450 JJ1-22
34 200WQ310-13-22 200 310 13 1450 22 71 450 JJ1-22
35 200WQ400-13-30 200 400 13 1450 30 76 650 JJ1-30
36 200WQ250-22-30 200 250 22 1450 30 71 720 JJ1-30
37 200WQ350-25-37 200 350 25 1450 37 73 850 JJ1-37
38 200WQ250-35-45 200 250 35 1450 45 69 950 JJ1-45
39 200WQ400-30-55 200 400 30 1450 55 72 1300 JJ1-55
40 250WQ600-9-30 250 600 9 980 30 78 850 JJ1-30 GAK-250
41 250WQ600-12-37 250 600 12 1450 37 76 850 JJ1-37
42 250WQ600-15-45 250 600 15 1450 45 73 950 JJ1-45
43 250WQ600-20-55 250 600 20 1450 55 73 1300 JJ1-55
44 250WQ600-25-75 250 600 25 1450 75 71 1550 JJ1-75
45 300WQ800-12-45 300 800 12 980 45 74 1550 JJ1-45 GAK-300
46 300WQ480-15-45 300 480 15 1450 45 66 1500 JJ1-45
47 300WQ400-20-45 300 400 20 1450 45 64 1550 JJ1-45
48 300WQ600-20-55 300 600 20 1450 55 73 1550 JJ1-55
49 300WQ800-20-75 300 800 20 1450 75 75 1600 JJ1-75
50 300WQ950-20-90 300 950 20 1450 90 76 1700 JJ1-90
51 300WQ950-24-110 300 950 24 1450 110 76 2000 JJ1-110

固定式自动安装尺寸表

序号 泵型号 фA фB фC H K G h2 H2 H3 h N2-фK g P f y N2-фd J R T1 T2 L M m n e E
1 40WQ12-15-1.5 100 40 130 560 330 100 265 360 100 20 4-ф16 260 230 310 210 4-ф14 175 105 110 95 470 400 100 50 16 550×550
2 50WQ20-7-0.75 110 50 140 580 331 105 270 380 100 20 4-ф16 260 230 310 210 4-ф14 175 130 140 120 470 400 100 50 16 550×550
3 50WQ10-10-0.75 110 50 140 550 286 105 270 350 100 20 4-ф16 260 230 310 210 4-ф14 175 100 105 93 470 400 100 50 16 550×550
4 50WQ15-15-1.5 110 50 140 560 286 105 270 360 100 20 4-ф16 260 230 310 210 4-ф14 175 105 110 95 470 400 100 50 16 550×550
5 50WQ15-20-2.2 110 50 140 605 300 105 270 400 100 20 4-ф16 260 230 310 210 4-ф14 175 115 120 105 470 400 100 50 16 550×550
6 50WQ17-25-3 110 50 140 660 350 105 270 450 100 20 4-ф16 260 230 310 210 4-ф14 175 140 150 130 470 400 100 50 16 550×550
7 50WQ25-32-5.5 110 50 140 800 370 120 315 480 100 20 4-ф16 260 230 310 210 4-ф14 175 150 160 135 470 400 100 50 16 600×550
8 65WQ25-15-2.2 130 65 160 610 323 120 315 410 150 20 4-ф18 275 250 310 225 4-ф14 180 110 115 100 470 400 100 50 18 550×550
9 65WQ37-13-3 130 65 160 665 358 120 315 460 150 20 4-ф18 275 250 310 225 4-ф14 180 130 140 120 470 400 100 50 18 650×600
10 65WQ25-28-4 130 65 160 710 353 140 350 505 150 20 4-ф18 275 250 310 225 4-ф14 180 135 145 125 470 400 100 50 18 650×600
11 80WQ40-7-2.2 150 80 190 640 360 140 350 440 150 20 4-ф18 290 255 340 260 4-ф18 210 130 140 120 470 400 100 50 18 650×600
12 80WQ29-8-2.2 150 80 190 640 360 140 350 440 150 20 4-ф18 290 255 340 260 4-ф18 210 125 135 120 470 400 100 50 18 650×600
13 80WQ43-13-3 150 80 190 680 360 140 350 475 150 20 4-ф18 290 255 340 260 4-ф18 210 130 140 120 470 400 100 50 18 650×600
14 80WQ40-15-4 150 80 190 710 365 140 350 500 150 20 4-ф18 290 255 340 260 4-ф18 210 135 145 123 470 400 100 50 18 650×600
15 80WQ50-25-7.5 150 80 190 790 385 182 410 545 150 20 4-ф18 290 255 340 260 4-ф18 210 140 146 130 510 440 100 50 18 700×600
16 100WQ80-9-4 170 100 210 770 482 182 410 550 200 25 4-ф20 340 305 410 310 4-ф18 250 185 200 170 510 440 100 50 20 750×650
17 100WQ110-10-5.5 170 100 210 850 462 182 410 560 200 25 4-ф20 340 305 410 310 4-ф18 250 185 200 170 510 440 100 50 20 750×650
18 100WQ65-15-5.5 170 100 210 850 460 182 410 560 200 25 4-ф20 340 305 410 310 4-ф18 250 185 195 165 510 440 100 50 20 750×650
19 100WQ100-15-7.5 170 100 210 855 470 182 410 560 200 25 4-ф20 340 305 410 310 4-ф18 250 190 195 170 510 440 100 50 20 750×650
20 100WQ80-20-7.5 170 100 210 855 475 182 410 560 200 25 4-ф20 340 305 410 310 4-ф18 250 190 195 170 510 440 100 50 20 750×650
21 100WQ100-22-15 170 100 210 1050 520 275 590 690 200 25 4-ф20 340 305 410 310 4-ф18 265 210 220 200 600 525 100 50 20 900×750
22 150WQ145-9-7.5 225 150 265 860 480 275 590 570 250 25 4-ф20 400 360 410 300 8-ф18 265 190 195 185 600 525 100 50 20 750×650
23 150WQ200-10-15 225 150 265 990 580 275 590 630 250 25 4-ф20 400 360 410 300 8-ф18 265 220 240 210 600 525 100 50 20 1000×800
24 150WQ160-15-15 225 150 265 990 585 275 590 630 250 25 4-ф20 400 360 410 300 8-ф18 265 225 245 210 600 525 100 50 20 1000×800
25 150WQ180-22-18.5 225 150 265 1050 550 275 590 690 250 25 4-ф20 400 360 410 300 8-ф18 265 245 260 227 600 525 100 50 20 1000×800
26 150WQ150-26-18.5 225 150 265 1050 560 275 590 690 250 25 4-ф20 400 360 410 300 8-ф18 265 250 265 230 600 525 100 50 20 1000×800
27 150WQ130-30-22 225 150 265 1060 560 275 590 700 250 25 4-ф20 400 360 410 300 8-ф18 265 260 275 235 600 525 100 50 20 1000×800
28 150WQ200-30-37 225 150 265 1350 740 275 590 850 250 25 4-ф20 400 360 410 300 8-ф18 265 320 330 310 600 525 100 50 20 1300×900
29 150WQ150-35-37 225 150 265 1350 740 310 570 850 250 25 4-ф20 400 360 410 300 8-ф18 265 320 330 310 600 525 100 50 20 1300×900
30 200WQ300-7-11 280 200 320 1050 540 310 570 420 250 30 4-ф20 480 440 500 400 8-ф18 325 200 220 180 600 525 100 50 20 1300×900
31 200WQ250-11-15 280 200 320 1050 530 310 570 420 250 30 4-ф20 480 440 500 400 8-ф18 325 190 200 180 600 525 100 50 20 1300×900
32 200WQ250-15-18.5 280 200 320 1050 550 310 570 420 250 30 4-ф20 480 440 500 400 8-ф18 325 210 220 200 600 525 100 50 20 1300×900
33 200WQ400-10-22 280 200 320 1060 730 310 570 530 250 30 4-ф20 480 440 500 400 8-ф18 325 295 325 266 600 525 100 50 20 1350×900
34 200WQ310-13-22 280 200 320 1060 730 310 570 430 250 30 4-ф20 480 440 500 400 8-ф18 325 300 330 270 600 525 100 50 20 1400×1100
35 200WQ400-13-30 280 200 320 1120 735 310 570 430 250 30 4-ф20 480 440 500 400 8-ф18 325 300 330 270 600 525 100 50 20 1600×1300
36 200WQ250-22-30 280 200 320 1120 735 310 570 420 250 30 4-ф20 480 440 500 400 8-ф18 325 280 290 270 600 525 100 50 20 1600×1300
37 200WQ350-25-37 280 200 320 1160 700 310 570 450 250 30 4-ф20 480 440 500 400 8-ф18 325 290 310 270 600 525 100 50 20 1600×1300
38 200WQ250-35-45 280 200 320 1450 780 310 570 480 250 30 4-ф20 480 440 500 400 8-ф18 325 380 420 340 600 525 100 50 20 1600×1300
39 200WQ400-30-55 280 200 320 1550 780 440 710 430 250 30 4-ф20 480 440 500 400 8-ф18 325 370 410 330 600 525 100 50 20 1600×1300
40 250WQ600-9-30 335 250 375 1650 800 440 710 510 350 35 4-ф24 550 500 610 470 12-ф18 435 350 370 330 700 615 150 90 24 1800×1500
41 250WQ600-12-37 335 250 375 1650 800 440 710 510 350 35 4-ф24 550 500 610 470 12-ф18 435 350 370 330 700 615 150 90 24 1800×1500
42 250WQ600-15-45 335 250 375 1650 800 440 710 510 350 35 4-ф24 550 500 610 470 12-ф18 435 350 370 330 700 615 150 90 24 1800×1500
43 250WQ600-20-55 335 250 375 1680 800 440 710 510 350 35 4-ф24 550 500 610 470 12-ф18 435 370 390 350 700 615 150 90 24 1800×1500
44 250WQ600-25-75 335 250 375 1750 840 480 765 510 350 35 4-ф24 550 500 610 470 12-ф18 435 380 410 350 700 615 150 90 24 1800×1500
45 300WQ800-12-45 395 300 440 1770 840 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 370 395 305 700 615 150 90 28 1800×1500
46 300WQ480-15-45 395 300 440 1700 840 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 370 395 305 700 615 150 90 28 1800×1500
47 300WQ400-20-45 395 300 440 1700 840 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 370 395 305 700 615 150 90 28 1800×1500
48 300WQ600-20-55 395 300 440 1770 840 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 370 395 305 700 615 150 90 28 1800×1500
49 300WQ800-20-75 395 300 440 1770 84 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 370 395 305 700 615 150 90 28 1800×1500
50 300WQ950-20-90 395 300 440 1770 840 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 370 395 305 700 615 150 90 28 1800×1500
51 300WQ950-24-110 395 300 440 2100 840 480 765 540 400 35 4-ф28 680 600 745 615 12-ф23 552 390 430 345 700 615 150 90 28 1800×1500

选购注意事项:

本网页所示WQ型无堵塞污水潜水排污泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的WQ型无堵塞污水潜水排污泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
