XWJ型无堵塞纸浆泵

XWJ型无堵塞纸浆泵是一种新型、节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等,因此XWJ型无堵塞纸浆泵是您理想的"好帮手",同时您的成功也是我们始终的追求。XWJ型无堵塞纸浆泵可广泛适用于轻工、造纸行业中温度低于110°C,弄地低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合。

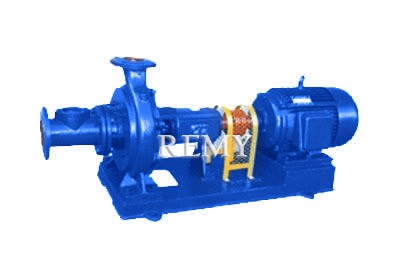

XWJ型无堵塞纸浆泵
XWJ型无堵塞纸浆泵

无堵塞纸浆泵结构简介

XWJ型纸浆泵为单级单吸悬臂式结构,主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成;
从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出;
泵为后开门结构,维修时可不必拆卸进出管路;
泵轴由两个高精度滚动轴承支撑,采用稀油润滑(20#机油);
轴封采用机械密封或填料两种型式;
耐磨板与叶轮前侧间隙可通过调节螺杆进行调节,以保持叶轮连续运行的高效性;
泵和电机由柱销联轴器直联传动。

该泵的各过流部件材质为HT200、QT450-10、ZG35或ZG1Cr18NI9Ti。
轴材质为40CR或3Cr13。
性能范围
流量:20∽4003/h 转速:1450r/min
扬程:10∽32m 功率:1.5∽55Kw。

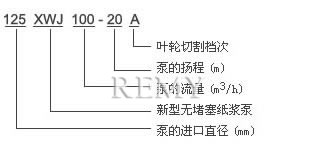

无堵塞纸浆泵型号意义

无堵塞纸浆泵 型号意义
无堵塞纸浆泵 型号意义

无堵塞纸浆泵性能参数

泵型号 流量(m3/h) 扬程(m) 转速(r/min) 配套电机型号及功率(KW)
80XWJ25-12.5   25 12.5 1450 Y100L1-4/2.2
A 20 10 Y90l-4/1.5
80XWJ25-20   25 20 1450 Y100L2-4/3
A 20 16 Y100L-4/2.2
100XWJ50-20   50 20 1450 Y132S-4/5.5
A 45 18 Y112M-4/4
B 40 16 Y112M-4/4
100XWJ50-32   50 32 1450 Y160M-4/11
A 40 26 Y132S-4/5.5
125XWJ100-20   100 20 1450 Y160M-4/11
A 90 18 Y132S-4/7.5
B 80 16 Y132S-4/7.5
125XWJ100-32   100 32 1450 Y160M-4/15
A 90 28 Y160M-4/11
B 80 26 Y160M-4/11
150XWJ200-20   200 20 1450 Y180M-4/18.5
A 180 18 Y160M-4/15
B 160 16 Y160M-4/11
150XWJ200-32   200 32 1450 Y200L-4/30
A 187 28 Y180M-4/22
B 170 24 Y180M-4/18.5
200XWJ400-20   400 20 1450 Y225S-4/37
A 380 18 Y200L-4/30
B 340 15 Y180L-4/22
200XWJ400-32   400 32 1450 Y250M-4/55
A 375 28 Y225M-4/45
B 340 24 Y225S-4/37

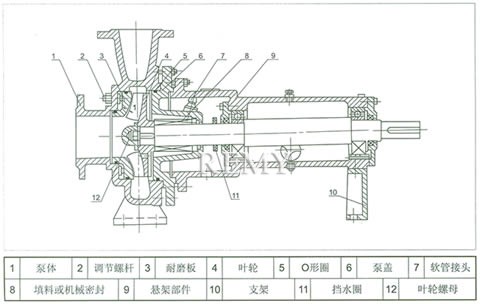

无堵塞纸浆泵结构图

无堵塞纸浆泵 结构图
无堵塞纸浆泵 结构图
1 泵体 2 调节螺杆 3 耐磨板 4 叶轮 5 O形圈 6 泵盖 7 软管接头
8 填料或机械密封 9 悬架部件 10 支架 11 挡水圈 12 叶轮螺母

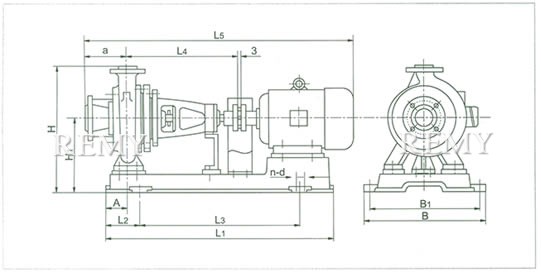

无堵塞纸浆泵机组外形及安装尺寸图及安装尺寸表

无堵塞纸浆泵 外形尺寸图
无堵塞纸浆泵 外形尺寸图
泵型号 配套电机型号及功率(KW) A L1 L2 L3 a L4 L5 B1 B h2 H n-d
80XWJ25-12.5 Y100L1-4/2.2 60 768 108 550 110 371 847 310 350 215 425 4-ф18
80XWJ25-12.5A Y90L-4/1.5 807
80XWJ25-20 Y100L2-4/3 110 980 120 740 125 491 847 440 490 255 490
80XWJ25-20A Y100L1-4/2.2
100XWJ50-20 Y132S-4/5.5 90 920 130 660 125 472 1077 440 490 270 520
100XWJ50-20A Y112M-4/4 1002
100XWJ50-20B Y112M-4/4
100XWJ50-32 Y160M-4/11 1043 125 740 1207 460 510 300 580
100XWJ50-32A Y132S-4/5.5 990 1077
125XWJ100-20 Y160M-4/11 1200 180 840 140 502 1252 300 580 4-ф24
125XWJ100-20A Y132M-4/7.5 990 125 740 1162 4-ф18
125XWJ100-20B Y132M-4/7.5
125XWJ100-32 Y160L-4/15 1200 180 840 1297 325 640 4-ф24
125XWJ100-32A Y160M-4/11 1252
125XWJ100-32B Y160M-4/11
150XWJ200-20 Y180M-4/18.5 150 1327 325 680
150XWJ200-20A Y160L-4/15 1307
150XWJ200-20B Y160M-4/11 1262
150XWJ200-32 Y200L-4/30 1432 375 730
150XWJ200-32A Y180L-4/22 1367
150XWJ200-32B Y180M-4/18.5 1327
200XWJ400-20 Y225S-4/37 115 1500 200 1050 350 652 1487 630 690 465 865 4-ф28
200XWJ400-20A Y200L-4/30 1442
200XWJ400-20B Y180L-4/22 1377
200XWJ400-32 Y250M-4/55 115 1500 200 1050 350 1717
200XWJ400-32A Y225M-4/45 1632
200XWJ400-32B Y225S-4/37 1607

选购注意事项:

本网页所示XWJ型无堵塞纸浆泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的XWJ型无堵塞纸浆泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
