SLB型便拆式管道离心泵

SLB型便拆式管道离心泵(又称:SLB双吸空调泵)。系属立式单级双吸离心泵。是我公司根据市场需要,专门为城市供水、供暖、空调制冷等行业生产的国内较新型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业、也适合炼油工业中一般性用途。
SLB双吸空调泵采用了目前国内外优秀的水力模型,性能稳定、效率高。产品结构紧凑、运行平稳振动小,安装维修方便。该系列泵达到国际先进水平。
采用计算机对泵的水力模型进行优化设计,SLB双吸泵具有高效率和显着的抗汽蚀性能,该系列泵与国内同类产品相比,效率要高出1~3%,抗汽蚀性能也有所提高。

SLB型便拆式管道离心泵
SLB型便拆式管道离心泵

SLB双吸空调泵结构优点

(1)结构紧凑、占地空间小;进出口在同一条水平线上,安装方便。采用便拆结构使泵在检修时不需拆卸进出口管路和电机。转子为一组合件,检修十分方便。这一优点对更换大功率泵的轴承和机械密封等易损件优为明显。
(2)转子部件轴向尺寸短因而刚性好,而且泵与电机架、电机架与电机、联轴器之间的联接均为止口联接,组件同心度高。同时优秀的水力模型几乎没有轴向力和径向力,因而运行平稳、噪音低、振动小。
(3)泵轴采用独立的轴承支承,保证电机长期安全地运行,泵轴承采用油脂润滑,轴承压盖设有加油油杯。

SLB双吸空调泵工作条件

(1)系统最高工作压力为2.5Mpa;即泵出口压力=泵入口压力+泵扬程≤2.5Mpa。根据泵承受的最大压力,泵体和泵盖材质采用灰口铸铁(1.6Mpa)、球墨铸铁(2.0Mpa)、铸钢(2.5 Mpa,包括不锈钢)。在订货时敬请注明泵的承压情况和材质。
(2)工作介质为温度不超过100℃的清水或物理化学性质类似清水的其他液体。
性能范围:
出口直径:DN=100~500mm
流量范围:Q=82~2020m3/h
扬程范围:H=13~125m
电机功率:N=5.5~315kw

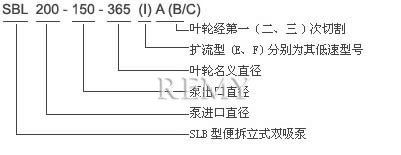

SLB双吸空调泵型号意义

SLB双吸空调泵 型号意义
SLB双吸空调泵 型号意义

SLB双吸空调泵主要零件材质及结构图

零件名称 可供选择的材料
45、40Cr、3Cr13、ICr18Ni、ICr18Ni9Ti
泵体、泵盖 HT200、QT400-15、ZG230-450、ZG1Cr18Ni9Ti
叶轮 HT200、400-15、ZCuSn11、ZG1Cr18Ni9

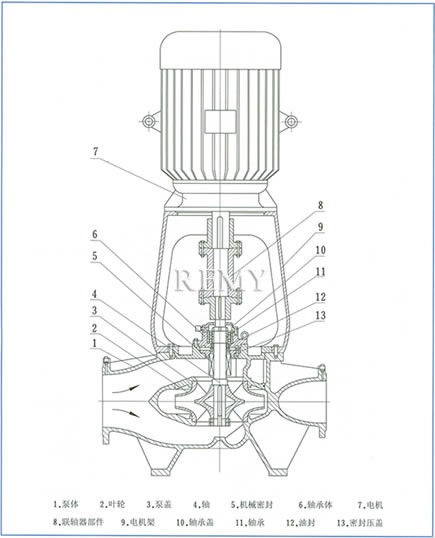

SLB双吸空调泵 结构图
SLB双吸空调泵 结构图

SLB双吸空调泵性能简索

详细技术数据请见正文(性能简索中序号与性能区及外形安装区的序号一致)

序号 泵型 流量
m3/h
扬程
(m)
电机
KW
查阅区
001 150-125-250(I)   289 75 90 P6
002 A 265 63 75
003 B 240 52 55
004 C 223 44.8 45
005 150-125-250E   145 18.8 11
006 A 233 15.8 11
007 B 123 13.5 7.5
008 C 116 11 5.5
009 150-125-250   245 68 75 P7
010 A 228 5805 55
011 B 212 51 45
012 C 195 43 37
013 150-125-250F   123 17 11
014 A 114 14.5 7.5
015 B 106 12.5 7.5
016 C 99 11.0 5.5
017 150-125-310(I)   268 123 200 P8
018 A 341 106 160
019 B 315 90 132
020 C 245 74 90
021 150-125-310E   185 31.2 22
022 A 172 27 18.5
023 B 158 22.5 15
024 C 143 18.5 11
025 150-125-310   283 119 160 P9
026 A 263 103 132
027 B 238 84 90
028 C 215 69 75
029 150-125-310F   141 29.5 18.5
030 A 131 25.5 15
031 B 120 21.2 11
032 C 112 17 11
033 150-125-375(I)   185 52 45 P10
034 A 170 44 30
035 B 158 38 30
036 C 141 30 18.5
037 150-125-375   163 52 45
038 A 150 44 30
039 B 138 37.5 22
040 C 121 28.7 18.5
041 200-150-230(I)
533 60 132 P11
042 A 497 52 110
043 B 454 43.5 75
044 C 412 34 75
045 200-150-230E   275 14.8 18.5
046 A 260 13.2 15
序号 泵型 流量
m3/h
扬程
(m)
电机
KW
查阅区
047 200-150-230E B 232 10.6 11 P11
048 C 210 8.7 11
049 200-150-230   472 60 110 P12
050 A 442 53 90
051 B 394 42 75
052 C 370 37 75
053 200-150-230F   256 15.1 15
054 A 242 13.5 15
055 B 224 11.5 11
056 C 200 9.1 7.5
057 200-150-290(I)   535 108 220 P13
058 A 483 88 185
059 B 437 72 132
060 C 389 57 110
061 200-150-290E   270 27 30
062 A 243 22 22
063 B 220 18.0 18.5
064 C 195 14.2 15
065 200-150-290   479 100 200 P14
066 A 438 83.5 160
067 B 400 70 110
068 C 355 55 90
069 200-150-290F   242 25 30
070 A 222 21 18.5
071 B 203 17.5 15
072 C 180 13.7 11
073 200-150-365(I)   310 47 75 P15
074 A 283 39 45
075 B 254 31.5 37
076 C 222 24 30
077 200-150-365   278 43 55
078 A 258 37 45
079 B 234 30.5 30
080 C 210 24.5 22
081 200-150-500(I)   328 76 110 P16
082 A 307 66.5 90
083 B 282 56 75
084 C 250 44.3 45
085 200-150-500   295 69.5 90
086 A 275 60.5 75
087 B 257 53 55
088 C 230 43.5 45
089 200-150-280(I)   443 21 37 P17
090 A 410 18 30
091 B 367 15 22
092 C 338 11.5 18.5
序号 泵型 流量
m3/h
扬程
(m)
电机
KW
查阅区
093 200-150-280   397 20.4 30 P17
094 A 362 17 30
095 B 340 14.5 22
096 C 318 11.5 18.5
097 200-150-360(I)   448 38 75 P18
098 A 404 31 55
099 B 363 25 37
100 C 325 20 30
101 200-150-360   407 35 55
102 A 374 29.5 45
103 B 345 25 37
104 C 312 20.5 30
105 200-150-460(I)   516 64 132 P19
106 A 468 54.5 110
107 B 419 43.5 75
108 C 375 35 55
109 200-150-460   440 60 110
110 A 402 50 90
111 B 359 40 75
112 C 326 33 45
113 250-200-605(I)   584 105 280 P20
114 A 536 88.5 200
115 B 494 75 160
116 C 450 61.5 132
117 250-200-605   537 90 200
118 A 500 78 160
119 B 468 68.5 132
120 C 419 57.5 110
121 250-200-320(I)   695 30 75 P21
122 A 641 25.5 75
123 B 586 21.3 55
124 C 530 17 37
125 250-200-320   638 28 75
126 A 597 24.5 55
127 B 552 21 45
128 C 497 17 37
129 250-200-420(I)   710 52 160 P22
130 A 642 42.5 110
131 B 586 35.5 90
132 C 525 28.5 75
133 250-200-420   649 48 132
134 A 596 40.5 90
135 B 550 34.5 75
136 C 495 28 55
137 250-200-520(I)   818 91 315 P23
138 A 750 76.5 250
序号 泵型 流量
m3/h
1424扬程
(m)
电机
KW
查阅区
139 250-200-520(I) B 688 62.5 200 P23
140 C 630 47.5 132
141 250-200-520   735 81.7 250
142 A 670 68 200
143 B 633 55 160
144 C 576 43.5 110
145 300-250-370(I)   1052 39 160 P24
146 A 968 33 132
147 B 915 27 110
148 C 843 20 75
149 300-250-370   1030 37 132
150 A 958 32 110
151 B 880 27 110
152 C 820 22 175
153 350-300-480(I)   1175 66 280 P25
154 A 1072 55 220
155 B 975 45.5 200
156 C 903 37.5 160
157 350-300-480   1080 54.5 220
158 A 1004 47 200
159 B 911 40.5 160
160 C 830 34.5 110
161 350-300-300(I)   1099 24.5 110 P26
162 A 1020 19.8 90
163 B 970 15.5 75
164 C 920 11.5 45
165 350-300-300   940 23 90
166 A 876 20 75
167 B 801 16.7 55
168 C 705 13.7 37
169 400-300-435(I)   1678 53 315 P27
170 A 1576 45 280
171 B 1476 36.5 200
172 C 1360 27.5 160
173 400-300-435   1620 51.5 315
174 A 1520 45 250
175 B 1442 37.5 200
176 C 1332 30.5 160
177 400-350-360(I)   1733 32 200 P28
178 A 1692 26.5 160
179 B 1642 21 132
180 C 1602 15 110
181 400-350-360   1424 31 160
182 A 1336 26.3 132
183 B 1270 22.5 110
184 C 1188 17.8 90

SLB双吸空调泵外形与安装尺寸(用于直接安装)

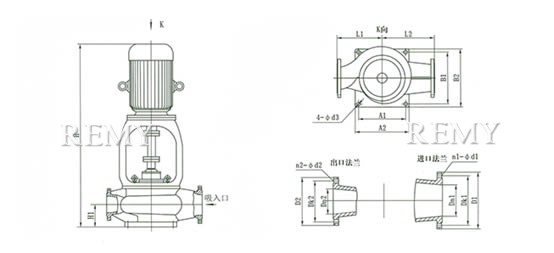

SLB双吸空调泵外形尺寸图
SLB双吸空调泵外形尺寸图
序号 泵 型 外形与安装尺寸 进口法兰 出口法兰 联接板代号
L1 L2 h2 H A1×B1 A2×B2 d3 Dn1 Dk1 D1 n1-d1 Dn2 Dk2 D2 n2-d2
1 150-125-250(I)   360 400 195 1850 400×300 450×350 23 150 240 285 8-ф22 125 210 250 8-ф18 LS01
2 A 1765
3 B 1650
4 C 1600
5 150-125-250E   1600
6 A 1720
7 B 1520
8 C 1580
9 150-125-250   1850
10 A 1765
11 B 1650
12 C 1600
13 150-125-250F   1600
14 A 1720
15 B 1520
16 C 1580
17 150-125-310(I)   2110
18 A 2110
19 B 2000
20 C 1850
21 150-125-310E   1560
22 A 1560
23 B 1520
24 C 1520
25 150-125-310   2120
26 A 2000
27 B 1850
28   C       1820
29 150-125-310F   1560
30 A 1530
31 B 1530
32 C 1530
33 150-125-375(I)   400 450 1680
34 A 1630
35 B 1630
36 C 1580
37 150-125-375E   1660
38 A 1640
39 B 1620
40 C 1580
41 200-150-230(I)   400 450 215 2200 450×350 510×410 28 200 295 340 12-ф22 150 240 285 8-ф22 LS02
42 A 2130
43 B 1860
44 C 1860
45 200-150-230E   1620
46 A 1580
47 B 1580
48 C 1540
49 200-150-230   2130
50 A 1920
51 B 1880
52 C 1880
53 200-150-230F   1600
54 A 1600
55 B 1600
56   C       1530
57 200-150-290(I)   2350
58 A 2200
59 B 2120
60 C 2120
61 200-150-290E   1680
62 A 1630
63 B 1630
64 C 1600
65 200-150-290   2200
66 A 2130
67 B 2130
68 C 1920
69 200-150-290F   1700
70 A 1620
71 B 1600
72 C 1600
73 200-150-365(I)   2150
74 A 1880
75 B 1780
76 C 1720
77 200-150-365   2050
78 A 1900
79 B 1720
80 C 1660
81 200-150-500(I)   480 530 230 2160 520×350 600×410 LS03
82 A 2200
83 B 1980
84 C 1780
85 200-150-500         2020
86 A 1980
87 B 1880
88 C 1780
89 200-150-280(I)   430 480 230 1760 LS02
90 A 1720
91 B 1700
92 C 1650
93 200-150-280   1720
94 A 1720
95 B 1680
96 C 1650
97 200-150-360(I)   1980
98 A 1880
99 B 1760
100 C 1720
101 200-150-360   1880
102 A 1780
103 B 1760
104 C 1720
105 200-150-460(I)   480 550 260 2270 520×350 600×410 28 200 295 340 12-ф22 150 240 285 12-ф22 LS03
106 A 2220
107 B 1980
108 C 1880
109 200-150-460   2220
110 A 2020
111 B 1980
112 C 1780
113 250-200-605(I)   530 730 260 2480 600×430 680×500 32 250 355 405 12-ф26 200 295 340 12-ф22 LS05
114 A 2300
115 B 2260
116 C 2260
117 250-200-605   2300
118 A 2250
119 B 2250
120 C 2220
121 250-200-320(I)   480 550 260 1970 520×350 600×410 28                 LS03
122 A 1970
123 B 1880
124 C 1800
125 250-200-320   1980
126 A 1880
127 B 1800
128 C 1800
129 250-200-420(I)   530 600 260 2250 550×400 630×470 28 LS04
130 A 2220
131 B 2030
132 C 1980
133 250-200-420   2250
134 A 2020
135 B 1980
136 C 1880
137 250-200-520(I)   550 600 320 2650 650×480 720×550 32 LS06
138 A 2620
139 B 2520
140 C 2430
141 250-200-520   2620
142 A 2520
143 B 2520
144 C 2360
145 300-250-370(I)   530 630 340   650×480 720×550 32 300 410 460 12-ф26 250 355 405 12-ф26 LS06
146 A
147 B
148 C
149 300-250-370
150 A
151 B
152 C
153 350-300-480(I)   600 700 340   650×480 720×550 32 350 470 520 16-ф26 300 410 460 12-ф26 LS06
154 A
155 B
156 C
157 350-300-480
158 A
159 B
160 C
161 350-300-300(I)   550 650 350
162 A
163 B
164 C
165 350-300-300
166 A
167 B
168 C
169 400-300-435(I)   700 800 370   720×600 800×680 32 400 525 580 16-ф30 350 470 520 16-ф26 LS07
170 A
171 B
172 C
173 400-300-435
174 A
175 B
176 C
177 400-300-36(I)   650 800 370
178 A
179 B
180 C
181 400-350-360
182 A
183 B
184 C

选购注意事项:

本网页所示SLB型便拆式管道离心泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸、标准等,仅为上海离心泵厂家上海依耐泵阀有限公司提供的参考,详细的SLB型便拆式管道离心泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
