ZCQ型自吸式磁力驱动泵

ZCQ型自吸式磁力驱动泵(简称:ZCQ磁力泵)是上海日美阀门制造有限公司根据众用户的要求,在CQ型磁力泵的基础上吸取国外新技术,并经过本厂工程技术人员反复研究试验而成功的新产品,ZCQ磁力泵的性能达到国外同类产品九十年代先进水平。以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造,即有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水、自吸高度4米。结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

ZCQ型自吸式磁力驱动泵
ZCQ型自吸式磁力驱动泵

型号说明

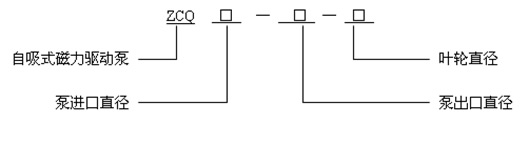

ZCQ磁力泵 型号说明
ZCQ磁力泵 型号说明

结构示意图

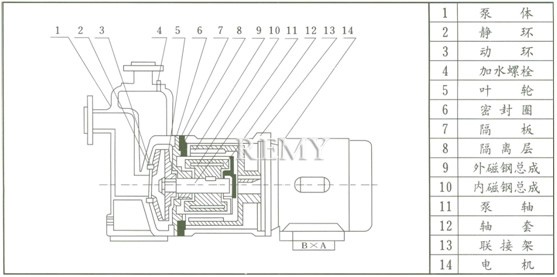

ZCQ磁力泵 结构示意图
ZCQ磁力泵 结构示意图

工作原理

本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部分组成,结构见结构示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

安装

开箱后检查泵铭牌,校对泵产品主要参数是否与使用要求相符。 泵应水平安装,泵体不得承受管路重量。 泵与管路应保持良好的密封。

使用

泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。 拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。 接上电源试转一下,从电机端看,运转是否与泵转向标记一致。 泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

性能参数表

型号 口径 扬程 m 流量 升/分 电机功率 KW 转速 转/分 电压 V 自吸性能 m/3分
进口 出口
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-160 50 40 25 240 4 2900 380 4
ZCQ50-40-145 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 150 22 2900 380 4

选购注意事项:

本网页所示ZCQ型自吸式磁力驱动泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的ZCQ型自吸式磁力驱动泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
