CWB型磁力驱动漩涡泵

CWB型磁力驱动漩涡泵(简称:CWB磁力漩涡泵)采用磁力传动结构,保证泵在使用过程中的相对密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。

CWB型磁力驱动漩涡泵
CWB型磁力驱动漩涡泵

主要性能特点

1、高扬程、小流量,比转数一般小于40;1
2、结构简单、体积小、重量轻;
3、具有自润滑回路,提高滑动轴承使用寿命;
4、增设冷却回路,及时带走磁涡流热;
5、采用悬臂叶片,减小叶轮径向力;
6、随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。 磁力旋涡泵特别适用于小流量高扬程的腐蚀性介质的输送。

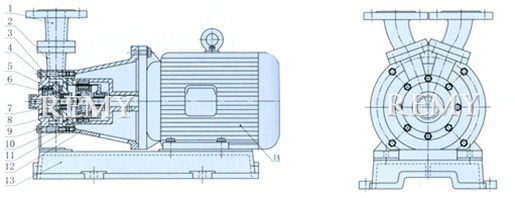

CWB型磁力驱动漩涡泵 外形尺寸图
CWB型磁力驱动漩涡泵 外形尺寸图
1 进出口接管 2 泵壳 3 密封垫 4 泵盖组件 5 叶轮
6 轴承 7 8 止推环 9 隔离套 10 内磁组件
11 外磁组件 12 联接架 13 底板 14 电机

性能参数表

型号 流量 (M3/h) 扬程 (m) 转速 (rpm) 电机功率 (kW) 效率η() 允许吸上高度 (m) 叶轮直径 (mm) 重量 (kg)
CWB20-20 0.72 20 2900 0.75 22 6 65 26
CWB20-40 0.72 40 2900 1.1 18 6 90 32
CWB20-65 0.72 65 2900 2.2 15 6 105 36
CWB25-25 1.44 25 2900 1.1 26 5 75 28
CWB25-40 1.44 40 2900 1.5 24 5 90 40
CWB25-75 1.44 75 2900 4 20 5 110 55
CWB32-30 2.88 30 2900 2.2 28 5 90 38
CWB32-50 2.88 50 2900 3 26 5 100 52
CWB32-75 2.88 75 2900 7.5 22 5 120 76
CWB32-120 2.88 120 2900 11 18 4.5 140 95
CWB40-40 5.4 40 2900 4 30 4 100 70
CWB40-90 5.4 90 2900 11 26 3.5 130 105
CWB50-45 9 45 2900 7.5 30 4 110 92
CWB65-50 14.4 50 2900 15 35 3.5 120 158

选购注意事项:

本网页所示CWB型磁力驱动漩涡泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的CWB型磁力驱动漩涡泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
