CQ型不锈钢磁力驱动泵

CQ型不锈钢磁力驱动泵(简称CQ磁力泵),制造设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。 以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染

CQ型不锈钢磁力驱动泵
CQ型不锈钢磁力驱动泵

主要材料及用途

磁力驱动泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

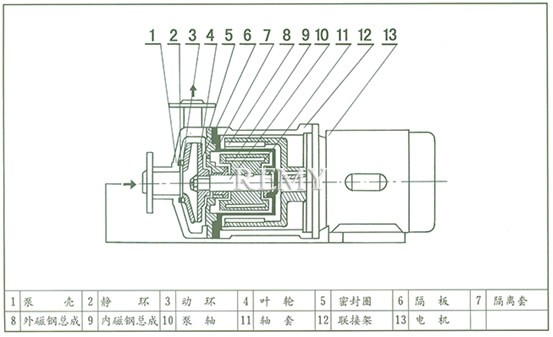

结构示意图

CQ磁力泵结构 示意图
CQ磁力泵结构 示意图

材质种类

(1Cr18Ni9Ti)型号有:
16CQ-8、20CQ-12、32CQ-15、40CQ-20、40CQ-32、50CQ-25、50CQ-40、50CQ-50、65CQ-25、65CQ-35、80CQ-35、80CQ-50。

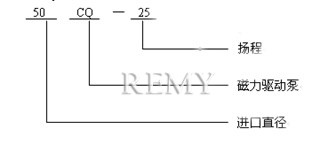

型号与意义

例如:(50CQ-25)

CQ磁力泵 型号与意义
CQ磁力泵 型号与意义

性能参数表

型号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压
(V)
材 质
进口(mm) 出口(mm)
14CQ-5 14 10 1.2 5 0.12 220/380

16CQ-8 16 12 1.8 8 0.18 220/380
20CQ-12 20 12 3 12 0.37 220/380
25CQ-15 25 20 5.4 15 1.1 380
32CQ-15 32 25 6.5 15 1.1 380
32CQ-25 32 25 4.8 25 1.1 380
40CQ-20 40 32 10 20 2.2 380
40CQ-32 40 32 11.5 32 4 380
50CQ-25 50 40 14.4 25 4 380
50CQ-32 50 40 13.2 32 4 380
50CQ-50 50 32 7.8 50 5.5 380
65CQ-25 65 50 16.8 25 5.5 380
65CQ-32 65 50 25 32 7.5 380
80CQ-32 80 65 50 32 11 380
50CQ-50 80 65 50 50 15 380
100CQ-32 100 80 60 32 15 380
100CQ-50 100 80 60 50 18.5 380
注:表中16CQ-8---100CQ-50都可配防爆电机

选购注意事项:

本网页所示CQ型不锈钢磁力驱动泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的CQ型不锈钢磁力驱动泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
