FPZ【D】.FPZ增强聚丙烯.FVZ[D].FVZ聚偏二氟乙烯耐腐蚀自吸泵

结构特点及型号说明

建环牌耐腐节能自吸泵,是本厂采用国产改性材料增强聚丙烯[RPP]和进口聚偏二氟乙烯【PVDF】一次注塑成型的全塑部件组装而成,其质轻,强度高,无毒无污,不易结垢,耐腐蚀性能优异。叶轮.泵轴同步注塑,杜绝键打滑及介质腐蚀金属轴,过流部件全部为RPP和PVDF材料,直接传动结构紧凑,传动效率高,联接式传动采用金属支架支撑泵体及叶轮组件,装拆方便,结构上有独特的科学性,泵腔内设有吸液室,储液室,气液分离,回流孔。只需在第一次开机前灌注引液,在吸送介质时,液体可时续时断,断液15分中内来液可继续吸送,机封不需另加冷却水冷却,操作方便,安全无泄漏,是取代液下泵的较佳产品。

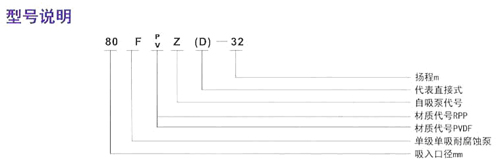

型号说明

产品规格及技术参数表

规格型号 流量 M3/h 扬程 m 工作温度 ℃ 转速 r/min 吸高 m 自吸时间 s/m 进出口径 mm 配套电机 联接 型式 效率 % 整机重量 Kg
型号 功率
32FPVZ[D]-11 3.5 11 -14≈80 -40≈140 2840 3 70 32×25 Ao27132 0.75 直接 47 11/15
40FPVZ[D]-18 10 18 -14≈80 -40≈140 2840 3 70 40×32 Y90S-2 1.5 直接 54 27/33
50FPVZ[D]-22 16 22 -14≈80 -40≈140 2840 3 65 50×40 Y90L-2 2.2 直接 52 30/38
40FPVZ-18 12 18 -14≈80 -40≈140 2480 3.5 60 40×32 Y90S-2 1.5 联接 54 52
50FPVZ-22 18 22 -14≈80 -40≈140 2480 4 60 50×40 Y90L-2 2.2 联接 52 57
65FPVZ-26 25 26 -14≈80 -40≈140 2890 4 55 65×50 Y112M-2 4 联接 54 97
80FPVZ-32 45 32 -14≈80 -40≈140 2900 4 55 80×65 Y132S-2 7.5 联接 67 130

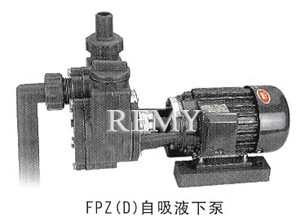

FPZ(D)自吸液下泵

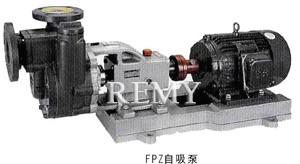

FPZ自吸泵

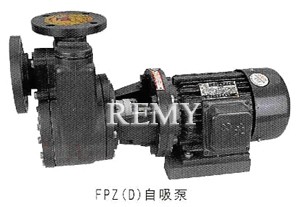

FPZ(D)自吸泵

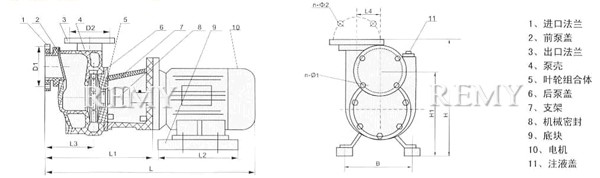

结构图

产品安装尺寸表

规格型号 L L1 L2 L3 L4 H h2 B D1 D2 n Φ
32FPVZ[D]-11 460 245 90 85 55 260 155 110 Φ32 Φ28
40FPVZ[D]-18 550 290 125 114 60 287 207 190 110 110 4 18
50FPVZ[D]-22 580 295 125 114 70 317 225 190 125 125 4 18

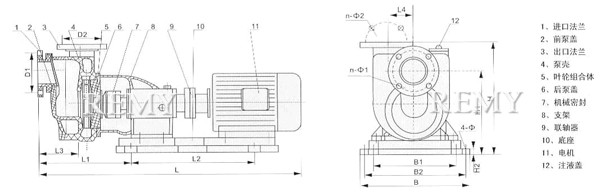

联接式自吸泵结构示意图

联接式自吸泵结构示意图

产品安装尺寸表

规格型号 L L1 L2 L3 L4 H h2 H2 B B1 B2 D1 D2 n Φ
40FPVZ-18 820 360 320 114 60 305 233 55 271 205 205 110 110 4 18
50FPVZ-22 845 360 320 114 70 340 255 55 271 205 205 125 125 4 18
65FPVZ-26 1000 410 450 170 76 376 282 70 385 270 340 145 125 8 18
80FPVZ-32 1070 420 450 170 80 410 307 70 385 270 340 145 145 8 18

选购注意事项:

本网页所示FPZ【D】.FPZ增强聚丙烯.FVZ[D].FVZ聚偏二氟乙烯耐腐蚀自吸泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的FPZ【D】.FPZ增强聚丙烯.FVZ[D].FVZ聚偏二氟乙烯耐腐蚀自吸泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
