FZX(L)型防腐衬氟自吸泵

FZX(L)型防腐自吸泵是一种钢衬氟塑料结构的小型自吸泵,有极好的耐腐性能和自吸性能。适用吸送全浓度硫酸、盐酸、硝酸及有机溶剂等强氧化性强腐蚀介质。典型使用岗位例举如下:
1.低位储槽存液吸送到计量槽。
2.卸车、卸船等。

FZX(L)型防腐衬氟自吸泵 结构图
FZX(L)型防腐衬氟自吸泵 结构图

产品特点

  该系列泵是采用钢衬氟塑料(F46)的结构, 既有塑料泵极好的耐腐性,又有金属泵的强度。泵体抗热变形性,抗管线热胀冷缩引起的应力损害、安装的可靠性和抗震动性能均比全塑料自吸泵优秀.FZX(L)小型氟塑料自吸泵为机械密封,过流部件为氟塑料,该泵适用80℃以下的清液 类介质。接触介质的密封垫床有丁腈胶、氟橡胶(F24)、氟塑料(F4、F46),可根据用户的工况选配。该系列泵只需在开机前往泵体内注满液体,即能抽出真空,输送液体,安全省事,使用极为方便。

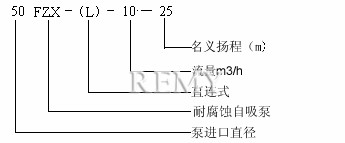

型号意义

FZX(L)型防腐衬氟自吸泵 型号意义
FZX(L)型防腐衬氟自吸泵 型号意义

可选用材料

可选用材料 聚全氟乙丙烯 F46
聚偏二氟乙烯 F2
超高分子量聚乙烯 UHMWPE

性能参数表

型号 流量 m3/h 扬程 m 转速 r/min 最大自吸 高度m 电机配备 kw 进出口 mm×mm
25-2.5-1.5 2.5 1.5 2900 4 0.75 32×25
25-5-16 5 16 2900 4 1.1 32×25
25-8-10 8 10 2900 4 1.1 32×25
40-40-23 4 23 2900 4 2.2 40×32
40-8-20 8 20 2900 4 2.2 40×32
40-12-15 12 15 2900 4 2.2 40×32
50-10-25 10 25 2900 4 3 50×40
50-16-20 16 20 2900 4 4 50×40
65-25-28 25 28 2900 4 5.5 65×50
65-35-20 35 20 2900 4 5.5 65×50
80-30-30 30 30 2900 4 7.5 80×65
80-45-25 45 25 2900 4 7.5 80×65
100-70-25 70 25 2900 4 11~15 100×80

注:表中参数均为清水做试验获得,如输送其他类型介质,则自吸高度,电机功率配置均所不同。

选购注意事项:

本网页所示FZX(L)型防腐衬氟自吸泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的FZX(L)型防腐衬氟自吸泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
