UJ11H 内螺纹柱塞截止阀

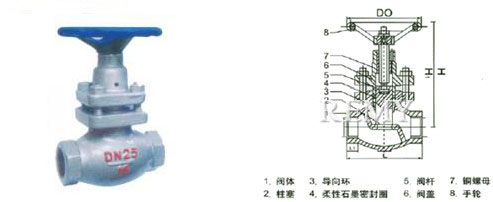

UJ11H-16/25/40C/P 内螺纹柱塞截止阀 结构图
UJ11H-16/25/40C/P 内螺纹柱塞截止阀 结构图

主要结构尺寸


公称通径
DN（mm） 		主要结构尺寸及外形尺寸
阀体长度
L		 接头长度
L1		 接头长度
S		 手轮直径Do 管螺纹G
（寸） 		关闭高度
H		 开启高度
h2		 重量
（㎏）
15 90 14 32 100 1/2 145 157 2.0
20 100 16 36 120 3/4 149 165 2.5
25 120 18 46 140 1 166 184 3.5
32 140 20 55 160 1 1/4 187 213 5.5
40 170 22 65 180 1 1/2 208 236 3.0
50 200 24 80 200 2 234 268 12.5

密封材料


本体 		堆焊
304 316 Monel 507钼 钴铬钨 钴铬钼

阀体材料


铸钢 		不锈钢 含钼不锈钢 蒙乃尔
WCB CF8(304) CF8M(316)

柱塞截止阀上的密封材料


聚四氟乙烯
含氟柔性石墨
对位聚苯
含碳纤维柔性石墨

试验压力


实验项目 		实验介质 实验压力
压强实验 水 1.5PN
高压密封实验 水 1.1PN
低压气密封实验 气 0.5-0.7MPa

选购注意事项：

本网页所示UJ11H 内螺纹柱塞截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的UJ11H 内螺纹柱塞截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
