压力自紧封升降式止回阀

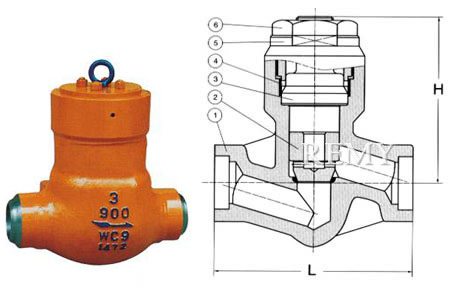

压力自紧封升降式止回阀结构图

结构形式

1. 全径或缩径
2. 升降式止回阀
3. 球式止回阀
4. 旋启式止回阀
5. 按需求内置弹簧
6. 螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
7. 整体式上密封座
8. 承插端符合ASME B16.11
9. 螺纹连接端（NPT）符合ANSI/ASME B1.20.1
10. 阀瓣可变换为节流型、针型、球型
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。

主要材料

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	自密封座	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封环	A276 304L	A276 304L	A276 304L	A276 316L
5	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
6	提升螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。　CS=碳钢；AS=合金钢；SS=不锈钢；

主要外形尺寸（mm）

NPS		1/2″	3/4″	1″	11/4″	11/2″	2″
L	900～1500Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500Lb	9.0	7.6	8.4	19.5	20.1	21.8

选购注意事项：

本网页所示压力自紧封升降式止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的压力自紧封升降式止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
