H44H旋启式法兰止回阀

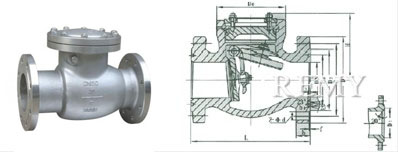

H44H/Y/W-160～250型旋启式法兰止回阀 外形尺寸图
H44H/Y/W-160～250型旋启式法兰止回阀 外形尺寸图

特点

旋启式法兰止回阀主要采用铸钢材质的阀体，只供防止各路式设备上的介质逆流的单向启闭用。旋启式法兰止回阀是靠介质压力而自行开启或关闭的。旋启式法兰止回阀只能竖装，不能横装，旋启止回阀靠介质向阀瓣旋启方向流动为开启，反之则关闭。

主要性能规范

型号 公称压力
PN(MPa)		 试验压力（MPa） 适用温度（℃） 适用介质
壳体 密封
H44H-160 16.0 24.0 16.0 ≤425 水、蒸汽、石油、石油产品等
H44H-250 25.0 38.0 25.0
H44Y-200 20.0 30.0 20.0 60 氢油
H44Y-250 25.0 38.0 25.0 -40～100 油品

主要零件材料

零件名称 阀体、摇杆 阀瓣、螺母 阀盖 销轴、四开环 螺栓 密封面
H44H-160 碳素铸钢 碳钢 碳素铸钢 不锈钢 铬钼钢 柔性石墨
H44H-250 碳钢
H44Y-200
H44Y-250

主要尺寸及重量

H44H-160型主要尺寸及重量

公称通径 DN/mm 尺寸/mm 重量 /㎏
L D D1 D2 D8 b f b4 f3 Z-фd Do H
50 300 215 165 132 95 36 3 12 8 8-ф25 142 210 44.5
65 340 245 190 152 110 44 3 12 8 8-ф30 161 227 54.7
80 380 260 205 168 130 46 3 12 8 8-ф30 180 235 67.5
100 430 300 240 200 160 48 3 12 8 8-ф34 210 274 101.5
150 550 390 318 270 205 66 3 14 10 12-ф41 300 340 220.6
200 650 480 400 345 275 78 3 17 11 12-ф48 375 374 404
300 900 665 570 510 380 100 3 23 14 16-ф54 480 505 1019

H44H-250型主要尺寸及重量

公称通径 DN/mm 尺寸/mm 重量 /㎏
L D D1 D2 D8 d f b4 f3 Z-фd Do H
80 450 260 205 168 130 50 3 12 8 8-ф30 200 245 90.6
100 520 300 240 200 160 58 3 12 8 8-ф34 225 280 139

H44Y-200型主要尺寸及重量

公称通径 DN/mm 尺寸/mm 重量 /㎏
L D D1 D2 D6 d f Z-фd D3 H
150 700 440 360 305 185 82 3 12-ф48 310 343 372
200 800 535 440 - - - - 12-ф54 - - -

H44Y-250型主要尺寸及重量

公称通径 DN/mm 尺寸/mm
L D D1 Z-фd
65 400 260 203 8-ф30
80 450 290 230 8-ф34
100 520 360 292 8-ф41
150 700 440 360 12-ф48
200 800 535 440 12-ф54

选购注意事项：

本网页所示H44H旋启式法兰止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的H44H旋启式法兰止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
