球芯止回阀、底阀

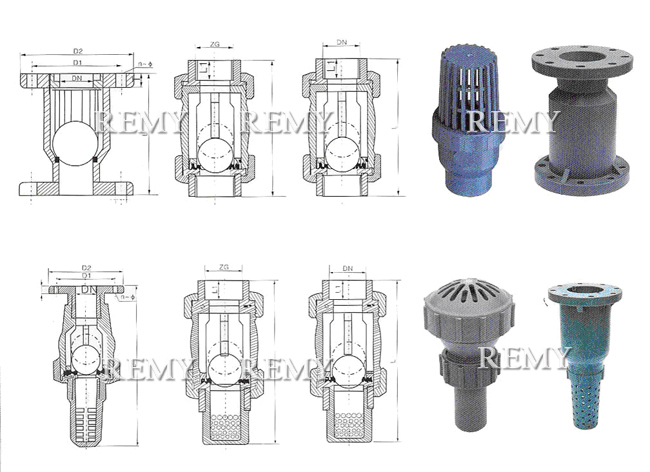

法兰、螺口、承插止回阀规格尺寸表

公称通径 DN(mm) Nominal diameter 法兰式尺寸（mm） Flange type size 螺口式尺寸（mm） Screw top type size 公称通径 DN(mm) Nominal diameter 承插式尺寸（mm） Receives inserts the type size 工作压力（Mpa）Working pressure
D2 D1 L b N-Φ ZG L L1 L L1
15(1/2”) 95 65 168 14 4-14 ZG1/2” 140 15 20 140 15 1.0
20(3/4”) 105 75 182 14 4-14 ZG3/4” 168 17 25 168 17 1.0
25(1”) 115 85 196 16 4-14 ZG1” 189 20 32 189 20 1.0
32(11/4”) 135 100 224 17 4-18 ZG11/4” 210 23 40 210 23 1.0
40(11/2”) 145 110 224 18 4-18 ZG11/2” 238 25 50 238 25 1.0
50(2”) 160 125 252 20 4-18 ZG2” 280 28 63 280 28 1.0
65(21/2” 180 140 308 22 4-18 ZG21/2” 301 32 75 301 32 1.0
80(3”) 195 160 350 25 4-18 ZG3” 371 32 90 371 32 1.0
100(4”) 215 180 392 25 8-18 ZG4” 504 45 110 504 45 1.0
125(5”) 245 210 448 30 8-18             0.6
150(6”) 280 240 504 30 8-23             0.6
200(8”) 335 295 560 35 8-23             0.6
250(10”) 395 350 620 38 12-23             0.4

选购注意事项：

本网页所示球芯止回阀、底阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的球芯止回阀、底阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
