HQ44X/HQ45X球形止回阀

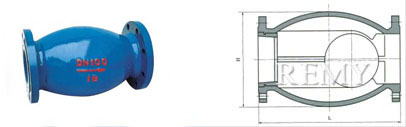

HQ44X单球微阻球形止回阀 外形尺寸图
HQ44X单球微阻球形止回阀 外形尺寸图

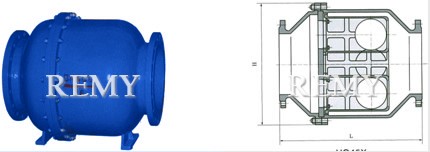

HQ45X双球微阻球形止回阀 外形尺寸图
HQ45X双球微阻球形止回阀 外形尺寸图

用途及特点

HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀都是采用橡胶包皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门。HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀主要特点是流量大，流阻压力损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。

主要性能参数表

型号 公称压力
（MPa） 		壳体试验
压力（MPa） 		密封试验
压力（MPa） 		阀体材料 球体材料
HQ44/45-10 1.0 1.5 1.1 铸铁 碳钢包胶
HQ44/45-16 1.6 2.4 1.76

HQ44X单球球形止回阀主要外形尺寸

HQ44X-10/16外形尺寸
公称通径 50 65 80 100 125 150 200 250 300
L(mm) 250 280 310 350 400 450 550 650 750
H (mm) 180 210 225 245 280 320 380 450 510
连接尺寸 法兰连接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84

HQ45X双球球形止回阀主要外形尺寸

HQ45X-10/16外形尺寸
公称通径 200 250 300 350 400 450 500 600 700 800 900 1000
L(mm) 550 650 750 850 950 1050 1150 1350 1450 1650 1900 2100
H (mm) 510 570 640 715 815 825 980 1155 1260 1350 1660 1700
连接尺寸 法兰连接尺寸PN1.0MPa按GB4216.4-84；PN1.6MPa按GB4216.5-84

选购注意事项：

本网页所示HQ44X/HQ45X球形止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的HQ44X/HQ45X球形止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
