空排止回阀

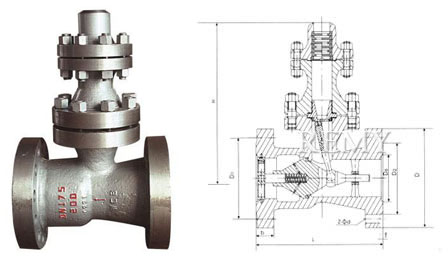

空排止回阀 外形尺寸图
空排止回阀 外形尺寸图

用途

空排止回阀安装在火电机组的高压给大泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵最小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。

结构特点

1、作为原理：打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵最小的允许流量。当 停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。
2、结构特点：
a、该阀配合再循环旁路阀工作，维持系统的安全运行。
b、主阀瓣上下移动，介质倒流时，借助介质压力及弹簧作用下关闭通道，此时旁路阀开启，当主阀瓣全开时，旁路 阀关闭。
c、阀瓣密封采用不锈钢堆焊而成，耐磨、抗擦伤性强，密封可靠。
d、阀门应垂直安装。

主要零件材料

零件名称 材料
阀体、连接法兰、排气法兰、法兰盖 碳素铸钢
导向轴、拔叉、轴套、滑块、排放套、排气盘 不锈钢
阀瓣、阀瓣体、阀瓣轴、连接叉 优质碳素钢
衬套 铸铝青铜
螺栓、螺母 优质碳素钢

主要性能规范

公称 压力 PN(MPa) 试验压力 Ps(MPa) 工作 压力 (MPa) 适用 工作 温度 (℃)
强度 试验 密封 试验 介质
20．O 30．O 22．O 20．0 水 ≤160

主要连接尺寸

DN L D D1 D2 D6 b Z-d f f2 H 重量(kg)
100 430 360 292 245 138 66 8-41 3 6 630 285
150 550 440 360 305 190 82 12-Ф48 3 6 650 510
175 610 475 3944 340 214 84 12-Ф48 3 6 685 700
225 900 580 483 418 268 100 12-Ф58 3 6 765 1105
250 900 670 572 508 319 110 16-Ф58 3 6 780 1330

选购注意事项：

本网页所示空排止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的空排止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
