HC41X节能梭式止回阀

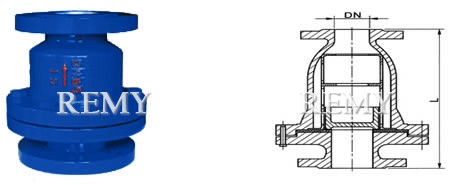

HC41X节能梭式止回阀外形尺寸图

用途

HC41X节能梭式止回阀主要用于给水系统，垂直安装在管路中，靠系统内的压力差和阀瓣的自身重量实现升降，自动阻止介质水的逆流，保证管路的正常运行使用。

主要性能参数表

主要零件材料

主要外形尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400
L	165	205	215	240	292	330	355	495	620	700	785	915

注:法兰连接尺寸：铁制阀门按GB4216.4（5) -84标准，钢制阀门按GB/T9113.1-2000（RF）标准。

选购注意事项：

本网页所示HC41X节能梭式止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的HC41X节能梭式止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
