DH44Y低温止回阀

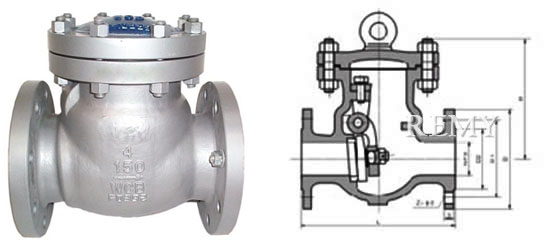

DH44Y低温止回阀 外形尺寸图
DH44Y低温止回阀 外形尺寸图

执行标准

项目 设计及制造 结构长度 法兰标准 检验和试验
标准 API 600 ANSI B16.10 ANSI B16.5 API 598

主要零件材料

零件名称   阀体、阀盖、
阀瓣、摇杆 		销轴、螺母 双头螺母 密封面 填料
材料 A352-LCB、A352-LC3、A351-CF8 A182-F304 Cr-Mo钢 钴基合基 聚四氟乙烯

主要性能规范

型号 公称压力PN（Lb） 常温试验压力 低温密封试验压力（MPa） 工作温度及适用介质
壳体 密封
DH44Y-150（Lb） 150 3.0 0.6 0.6 -46℃，氨、液氮、丙烷 -101℃乙烯、二氧化碳 -196℃甲烷、液化天然气
DH44Y-300（Lb） 300 7.5 0.6 0.6
DH44Y-600（Lb） 600 15.0 0.6 0.6

主要外形尺寸和连接尺寸

公称通径NPS in 11/2 2 21/2 3 4 6 8 10 12 14
mm 40 50 65 80 100 150 200 250 300 350
DH44Y-150Lb
L 165 203 216 241 292 356 495 622 698 787
H 154 175 177 191 222 325 383 448 540 560
Kg 14 18 22 30 46 82 116 158 238
DH44Y-300Lb
L 241 267 292 318 356 445 533 622 711
H 172 198 204 222 277 346 412 465 562
Kg 18 26 34 45 64 105 167 272 375

选购注意事项：

本网页所示DH44Y低温止回阀（zhihuifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产止回阀的厂家提供的参考，详细的DH44Y低温止回阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
