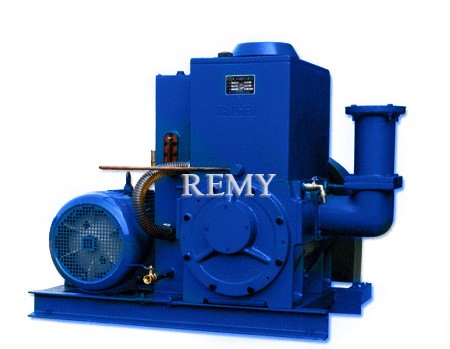

X-100B型旋片式机械真空泵

X-100B型旋片式机械真空泵(简称:X-100B旋片真空泵)为旋片式机械真空泵,是抽除一般性气体或含有少量可凝性蒸汽的气体(应使用气镇装置)的真空抽气之一。 本型泵适用于真空干燥、真空浸渍、医疗、化工、玻璃树脂以及其它真空作业。它可单独使用,也可作为增压泵、扩散泵的前级泵使用,但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时,应加附设装置。

X-100B型旋片式机械真空泵
X-100B型旋片式机械真空泵

特点

1、X型泵是用来对密封容器抽除气体获得真空的基本设备之一。可单独使用,也可作为增压泵、扩散泵、分子泵等的前级泵。可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药,电真空器件等工业的真空作业。
2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下,允许长期连续工作。
3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。
4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟,以免喷油或润滑不良引起泵损坏。

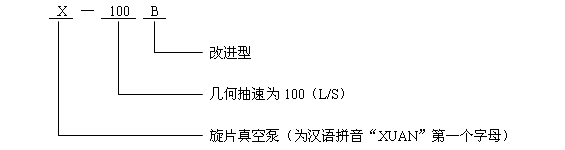

型号意义

X-100B旋片真空泵 型号意义
X-100B旋片真空泵 型号意义

性能参数表

几何抽速(L/S) 100
极限压力(Pa) 1.33
泵转速(r/min) 450
配带电机 功率(KW) 7.5
型号 Y160M-6
冷却水消耗量(L/S) 350
润滑油 牌号 1#真空泵油
储存量(kg) 15
口径 进气(mm) 100
排气(mm) 110
体积(长×宽×高) 1350×830×1070
重量(Kg) 510

注:泵的极限压力系指压缩式真空计测得的肥可凝性气体极限压力。 抽气速率与进口压力曲线

工作原理

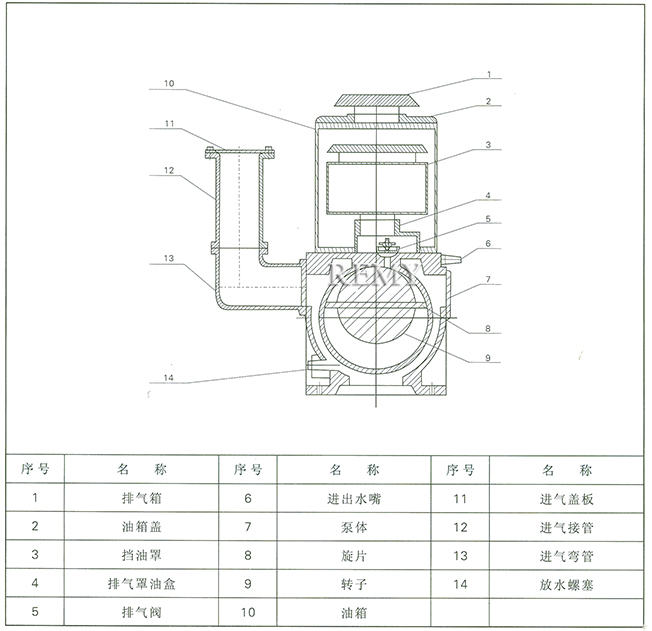

泵主要由泵体(7)、转子(9)和旋片(8)等零件所组成(见原理示意图)。在泵体腔内偏心地装着转子,转子槽中装两块旋片,由于弹簧弹力作用及转子旋转所产生的离心力旋片紧巾腔壁,泵体中的进、排气只被转子和旋片分隔成两个部分,转子在腔内旋转,周期性地将进气口部分容积逐渐扩大而吸入气体,同时逐渐压缩排气部分容积,将吸入气体压缩从排气阀(5)排出,因而达到抽气目的。 结构图

X-100B旋片真空泵 工作原理图
X-100B旋片真空泵 工作原理图

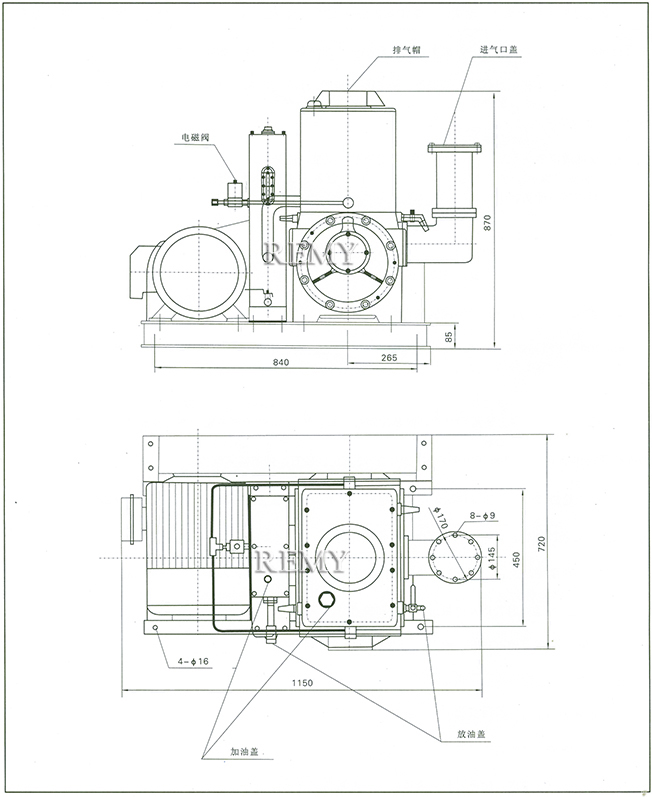

外型安装尺寸图

X-100B旋片真空泵 外型安装尺寸图
X-100B旋片真空泵 外型安装尺寸图

主要技术参数:

型号
Model
极限压力
Ultimate Pressure
抽气速率
(L/S)
Pumping Speed
进气口径
(mm)
Inlet Diam
配用功率
(kw)
Motor Power
Pa Torr
X-100B 1.3 1×10-2 100 100 7.5

选购注意事项:

本网页所示X-100B型旋片式机械真空泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的X-100B型旋片式机械真空泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
