SZ系列水环式真空泵

SZ系列水环式真空泵(简称:SZ真空泵)及压缩机是用来抽吸或压缩空气和其他无腐蚀性、不溶于水、不含有固体颗料的空气,以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体。上海日美阀门制造有限公司的SZ水环式真空泵被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。SZ水环式真空泵由于在工作过程中,气体的压缩是等温的,所以在压缩和抽吸易燃、易爆气体时,不易发生危险,所以SZ水环式真空泵的应用得到了各相关行业的更加广泛的推广。

SZ-1水环式真空泵
SZ-1水环式真空泵
SZ-3水环式真空泵
SZ-3水环式真空泵

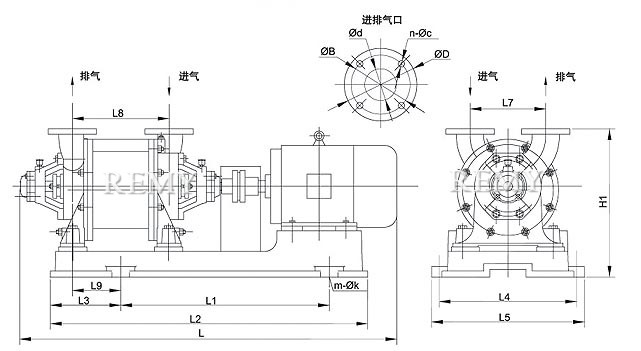

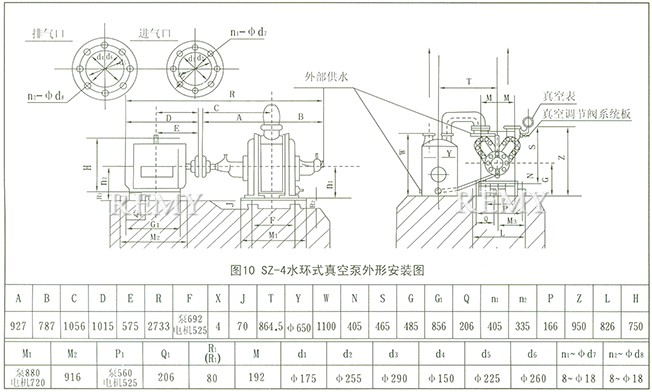

SZ系列水环式真空泵 外形尺寸图
SZ系列水环式真空泵 外形尺寸图

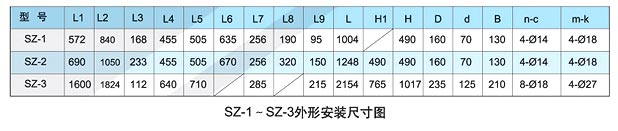

SZ系列水环式真空泵 外形尺寸图表
SZ系列水环式真空泵 外形尺寸图表

用途及规格

SZ型水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性不溶于水的气体,以便在密闭的容器中形成真和压力。 SZ型有SZ-1、SZ-2、SZ-3及SZ-4四种规格,泵所形成的最大真空度分别在86-95%之间。SZ-1及SZ-2所能形成的最大压力1.0-1.4公斤/厘米2,SZ-3及SZ-4在所配电动机功率容许下的最大压力为1.5公斤/厘米2,若增加电动机功率,最大压力为2.1公斤/厘米2(泵型意义:如SZ-1、S-水环式、Z-真空泵、1-泵的序号)。

工作原理

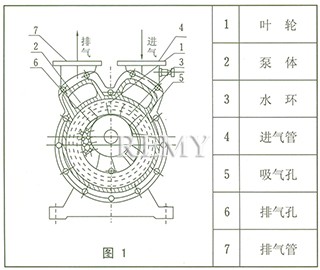

如图1所示,叶轮①偏心地装在泵体②内,起动时向泵内注入一定高度的水,因此当叶片旋转时,水受离心力的作用而在泵体壁上形成-旋转水环③,水环上部内表面与轮毂相切,沿箭头方向旋转,在前半转的过程中,水环内表面逐渐与轮毂脱离,因此在叶轮叶片间形成空间并逐渐扩大,这样就在吸气口吸入空气;在后半转的过程中,水环的内表面渐渐与轮毂靠近,叶片间的空间容积随着缩小,叶片间的空气因此被压缩而排出。
如此叶轮每转动一周,叶片间的空间容积改变一次,每个叶片间的水好像活塞一样往复一次,泵就连续不断地抽吸气体。
由于在工作中,水会发热,同时一部分水会气体一起被排走,因此泵在工作中,泵中必须不断地供给冷水,以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。
当泵排出的气体是废气的时候,在排气一端接有一水箱,废气和所带的一部分水排入水箱后,气体再由水箱的出管跑掉,而水就落入水箱的底部经回水管再回到泵内使用,如果水循环时间长了便会发热,这时需从水箱的供水处供给一定的冷水。

SZ系列水环式真空泵 结构图1
SZ系列水环式真空泵 结构图1
SZ系列水环式真空泵 结构图2
SZ系列水环式真空泵 结构图2

当压缩机用时则在排气一端要接上一气水分离器,带水的气体进入分离器时便自动分开,气体经分离器的出口送到需要的地方去,而热水则经过自动的开关放出。(压缩气体时容易发热,水由泵处出来后便成了热水),在分防离器的底部也要不断地供给冷水补充被放走的热水,同时起冷却作用。

结构

泵由泵体(1)及两个侧盖(2)(3)所组成(图3及图4)侧盖下部有泵脚(a)支撑(图2),在上部是两管子即进气管(c)和排气管(f),这两个管子通过侧盖上的吸气孔(d)及排气孔(g)与泵腔相连,泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通,轴(4)偏心地安装在泵体中,叶轮(6)用键(5)固定于轴上。叶轮与侧盖之间的间隙,用泵体和侧盖间的垫来调整总间隙,用轴套(17)推动叶轮,从而调整叶轮两端的间隙。此间隙决定气体在泵内由进气口至排气口流动中损失的大小。 结构图

SZ系列水环式真空泵 结构图3
SZ系列水环式真空泵 结构图3

填料函配备在示两侧盖(2)(3)内,在填料后面,有一个水室,水由管子(11)进入此室,一部分水通过填料冷却填料函,另一部分进入泵体,在离心力的作用下沿叶片端面流动而充满于整个叶轮和侧盖之间。 滚珠轴承(8)用圆螺母(9)固定在轴上。

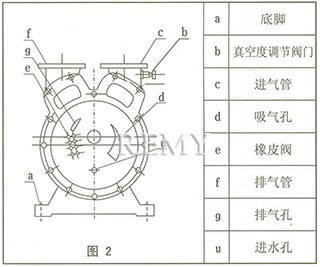

在侧盖侧壁上(图2)排气孔(g)下面有几行圆孔(e)有橡皮阀(球形)关闭,这些孔的作用是当叶轮片间的气体压力达到排气压力时,在排气口以前就将气体自动放出,因此就减少了因气体压力过大而消耗的功率。

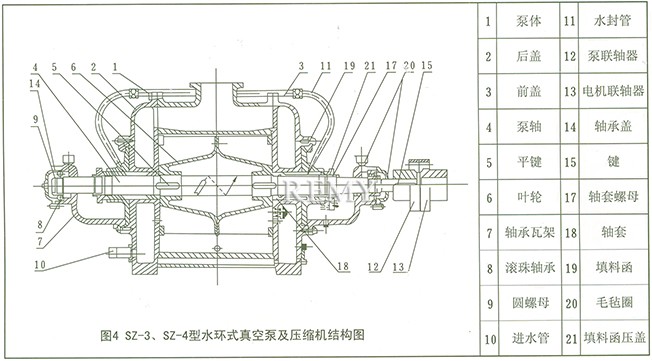

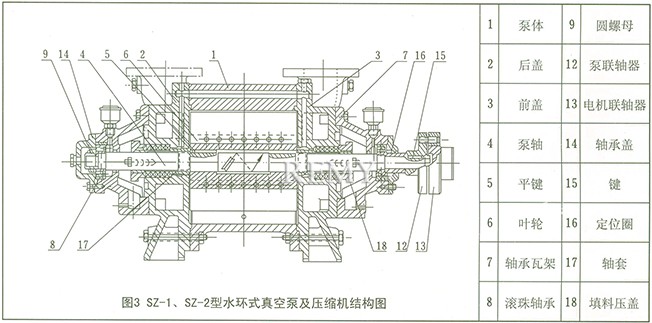

SZ-1及SZ-2的结构如(图3)所示,其与SZ-3及SZ-4结构(图4)不同之处是:进、排气管分别在两个侧盖上,一根管与进气口相通,一根管与排气口相通,泵内无橡皮阀。
进气管(10)与汽水分离器联在一起供给泵所需要的循环水,为了使泵腔的两端面间隙和填料得到很好的密封,必须由水封管(11)不断地供给干净的冷水。在联轴器端为了不使轴承内油外漏,因此装有毛毡圈(20)来密封。

SZ系列水环式真空泵 结构图4
SZ系列水环式真空泵 结构图4
SZ系列水环式真空泵 结构图5
SZ系列水环式真空泵 结构图5

注:1、真空泵配JS2116-8(70KW735r/min)电动机。2、压缩机配JS2117-8(80KW735r/min)电动机 。3、底座采用四根小底座。

技术规范表

型号 真空泵最大吸气量m3/min 压缩机
最大排气量m3/min
电机功率 转   数 水的耗量 泵体内径 叶轮外径 叶轮宽度 吸入口直径 排气口直径 最大真空泵 最大压力 保证据气量当真空度为0时 保证真空度 保证压力为0的排气量 泵重量
当真空度为0时 当真空度为40时 当真空度为80时 当压力为0时 当压力为0.5kg/cm2时 当压力为1 kg/cm2时 真空泵 压缩机 r/min L/min mm mm mm mm mm Kg/cm2 m3/min m/min K
g
SZ-1 1.5 0.64 0.12 1.5 1.0 - 4 5.5 1440
SZ-2 3.4 1.65 0.25 3.4 2.6 1.5 7.5 11
SZ-3 11.5 6.8 1.5 11.5 9.2 7.5 22 37
SZ-4 27 17.6 3 27 26 16 70 80

性能参数表

型号 真空泵最大吸气量m3/min 压缩机最大排气量m3/min 电机功率KW 转速r/min 水耗量L/min 最大真空度 最大压力MPa 泵重㎏
当真空度为 当压力为(㎏/㎝2) 真空泵 压缩机
0 40 80 0 0.5 1
SZ-1 1.5 0.64 0.12 1.5 1.0 - 4 5.5 1440 10 84 1 140
SZ-2 3.4 1.65 0.25 3.4 2.6 1.5 7.5 11 1450
1460
30 87 1.4 150
SZ-3 11.5 6.8 1.5 11.5 9.2 7.5 22 37 970 70 92 2.1 463
SZ-4 27 17.6 3 27 26 16 70 80 733
735
100 93 2.1 975

选购注意事项:

本网页所示SZ系列水环式真空泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的SZ系列水环式真空泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
