SZB型水环悬臂式真空泵

SZB型水环悬壁式真空泵(简称:SZB水环式真空泵),系采用悬壁式结构的水环式真空泵。可供抽吸空气或其他无腐蚀性、不溶于水、不含固体颗料的气体使用。上海日美阀门制造有限公司生产的水环悬臂式真空泵的最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其他领域的各种介质的输送。
适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。特别适合于做大型水泵引水用。 目前制造的本型号泵有:SZB-4、SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

SZB型水环悬臂式真空泵
SZB型水环悬臂式真空泵

结构说明

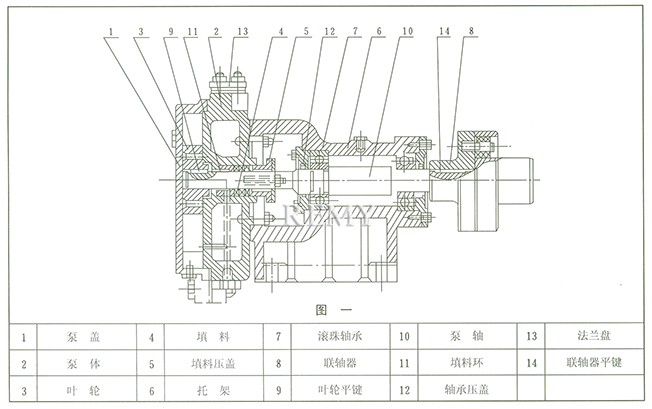

SZB型泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图三),下有放水螺塞(15)(见图三),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架(6)内的两个滚珠轴承(17)上右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油均可。
从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。 结构图

SZB型水环悬臂式真空泵 结构图
SZB型水环悬臂式真空泵 结构图

工作性能表

型 号 排气量 毫米汞柱
mmHg
最大真空 度 转 数
r/min
电机功率
KW
口径 泵重
Kg
m3/h L/S 吸入 吐出
SZB-4 19.8 5.5 440 80 1450 1.5 ZG1″ ZG1″ 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80 1450 2.2 ZG1″ ZG1″ 45
28.8 8 520
14.4 4 600
0 0 650

工作性能曲线图

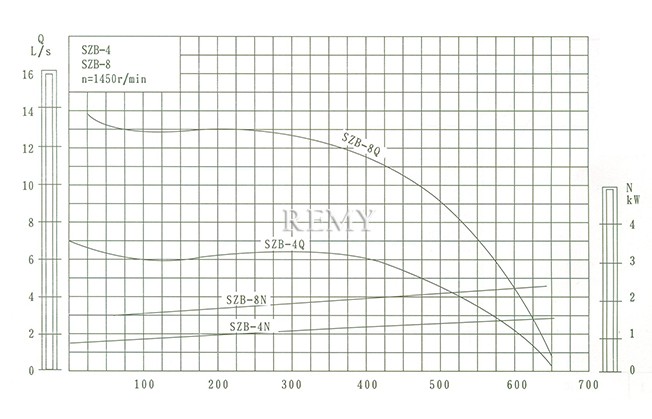

SZB型水环悬臂式真空泵 工作性能曲线图
SZB型水环悬臂式真空泵 工作性能曲线图
SZB型水环悬臂式真空泵 安装图

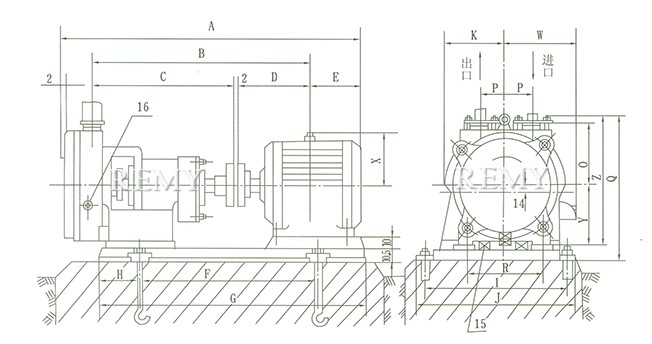

SZB型水环悬臂式真空泵 安装图

外形尺寸表

型号 A B C D E F G H I J K Y Z W R Q P O X 配用电机
SZB-4 755 504.5 13 175.5 122 390 640 125 310 360 120 135 274 155 187 359 55 121 145 Y90L-4-1.5KW
SZB-8 780 523 313 208 139 393 660 133 345 385 120 135 274 155 187 369 55 121 145 Y100L1-4-2.2KW

选购注意事项:

本网页所示SZB型水环悬臂式真空泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的SZB型水环悬臂式真空泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
