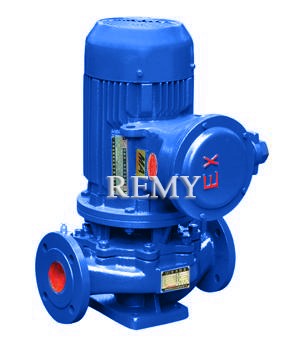

YG型立式管道离心油泵(配防爆电机)

YG型立式管道离心油泵(配防爆电机)
YG型立式管道离心油泵(配防爆电机)

特点:

1、可以不建泵房,在室外工作。
2、进出口法兰在同一中心线上,可直接安装在管道上,立式结构机泵一体,占地面积小,安装方便。
3、采用优质机械密封,轴端无泄漏,有效地减少了泵房的油气含量,改善了工作环境,提高泵高工作的安全可靠性。
4、关键零部件选用优质新型材料,根据输送介质的腐蚀性和温度要求,提高了泵的工作可靠性和使用寿命。
5、选用防爆等级为dIIBT4的EX防爆电动机,具有优良的防爆性能。

使用范围:

YG管道油泵主要使用在管路增压,远距离输送汽油、煤油、柴油、航空油等油类,也可输送其它无腐蚀性的液体。 介质温度为-20℃~80℃。适用于油库、油站、化工、矿山、石化、企事业单位等。

性能参数表

型号 流量Q 扬程(m) 效率() 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
(m3/h) (L/S)
15-80 1.5 0.42 8 34 2800 0.18 2.3 17
20-110 2.5 0.69 15 34 2800 0.37 2.3 25
20-160 2.5 0.69 32 25 2900 0.75 2.3 29
25-110 4 1.11 15 42 2900 0.55 2.3 26
25-1254 4 1.11 20 36 2900 0.75 2.3 28
25-125A 3.6 1.0 16 35 2900 0.55 2.3 27
25-160 4 1.11 32 32 2900 1.5 2.3 39
25-160A 3.7 1.03 28 31 2900 1.1 2.3 34
32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27
32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32
32-125 5 1.39 20 44 2900 0.75 2.3 28
32-125A 4.5 1.25 16 43 2900 0.55 2.3 28
32-160 6.5 5 32 44 2900 1.5 2.3 39
32-160A 4 1.1 25 34 2900 1.1 2.0 38
32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47
32-200 4.5 12.5 50 32 2900 3 2.0 55
32-200(I) 6.3 1.75 50 33 2900 4 2.0 43
32-200A 4 1.11 44 40 2900 2.2 2.0 74
40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32
40-100A 5.6 1.56 10 52 2900 0.37 2.3 32
40-125 6.3 1.75 20 46 2900 1.1 2.3 34
40-125A 5.6 1.56 16 45 2900 0.75 2.3 33
40-160 6.3 1.75 32 40 2900 2.2 2.3 47
40-160A 5.9 1.64 28 39 2900 1.5 2.3 43
40-160B 5.5 1.53 24 38 2900 1.1 2.3 38
40-200 6.3 1.75 50 33 2900 4 2.3 74
40-200A 5.9 1.64 44 31 2900 3 2.3 62
40-200B 5.3 1.47 36 29 2900 2.2 2.3 52
40-250 6.3 1.75 80 28 2900 7.5 2.3 105
40-250A 5.9 1.64 70 28 2900 5.5 2.3 98
40-250B 5.5 1.53 60 27 2900 4 2.3 77
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34
40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32
40-125(I) 12.5 347 20 58 2900 1.5 2.3 38
40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33
型号 流量Q 扬程(m) 效率() 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
(m3/h) (L/S)
40-160(I) 12.5 3.47 32 52 2900 3 2.3 56
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47
40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85
40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75
40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63
40-250(I) 12.5 3.47 80 38 2900 11 2.3 145
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95
40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88
50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36
50-100A 11 3.05 10 60 2900 0.75 2.3 35
50-125 12.5 3.47 20 58 2900 1.5 2.3 43
50-125A 11 3.05 16 57 2900 1.1 2.3 38
50-160 12.5 3.47 32 52 2900 3 2.3 59
50-160A 11.7 3.25 28 51 2900 2.2 2.3 51
50-160B 10.4 2.89 22 50 2900 1.5 2.3 47
50-200 12.5 3.47 50 46 2900 5.5 2.3 101
50-200A 11.7 3.25 44 45 2900 4 2.3 80
50-200B 10.6 2.94 36 44 2900 3 2.3 68
50-250 12.5 3.47 80 38 2900 11 2.3 160
50-250A 11.6 3.22 70 38 2900 7.5 2.3 115
50-250B 10.8 3.0 60 37 2900 5.5 2.3 114
50-250C 10.0 2.78 52 36 2900 5.5 2.3 108
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36
50-125(I) 25 6.94 20 68 2900 3 2.5 56
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48
50-160(I) 25 6.94 32 63 2900 4 2.5 72
50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71
50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59
50-200(I) 25 6.94 50 58 2900 7.5 2.5 108
50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107
50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100
50-250(I) 25 6.94 80 50 2900 15 2.5 175
型号 流量Q 扬程(m) 效率() 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
(m3/h) (L/S)
50-250(IA) 23.4 6.5 70 50 2900 11 2.5 165
50-250(I)B 21.6 6.0 60 49 2900 7.5 2.5 165
50-315(I) 25 6.94 125 40 2900 30 2.5 310
50-315(I)A 23.7 6.58 113 40 2900 22 2.5 245
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5 215
50-315(I)C 20.6 5.72 85 38 2900 15 2.5 195
65-100 25 6.94 12.5 69 2900 1.5 2.5 46
65-100A 22.3 6.19 10 67 2900 1.1 2.5 41
65-125 25 6.94 20 68 2900 3 2.5 58
65-125A 22.3 6.19 16 66 2900 2.2 2.5 49
65-160 25 6.94 32 63 2900 4 2.5 75
65-160A 23.4 6.5 28 62 2900 3 2.5 75
65-160B 21.6 6.0 24 58 2900 2.2 2.5 63
65-200 25 6.94 50 58 2900 7.5 2.5 107
65-200A 23.5 6.53 44 57 2900 5.5 2.5 107
65-200B 21.8 6.06 38 55 2900 4 2.5 100
65-250 25 6.94 80 50 2900 15 2.5 180
65-250A 23.4 6.5 70 50 2900 11 2.5 17

选购注意事项:

本网页所示YG型立式管道离心油泵(配防爆电机)样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的YG型立式管道离心油泵(配防爆电机)说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
