RY型风冷式热油泵

RY型风冷式热油泵(简称:RY热油泵),结构合理、性能优良,使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于拿介质接触的主要零件的材料(分三类:I HT200;Ⅱ。ZG230-450;Ⅲ。1Cr18Ni9Ti,0Cr18Ni12Mo2Ti)。RY型风冷式热油泵为单级悬臂式结构分为脚支撑和中心支撑,泵的进口为轴向吸入,出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷动系统。主要由壳体、转子、轴承、密封部分组成,采用填料密封结构(详见图二),附加耐温油,起辅助密封作用。泵与电动机采用三爪型弹性联轴器联接。RY型风冷式热油泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,安全可靠。RY型风冷式热油泵主要石油及化学工业;油脂工业;合成纤维工业;纺织印染工业;塑料及橡胶工业;造纸工业;木材工业;建筑工业以及机械工业、食品工业、医药生产、热油取暖循环系统中被广泛应用。

RY型风冷式热油泵
RY型风冷式热油泵
RY型风冷式热油泵 结构图
RY型风冷式热油泵 结构图

1、 泵体; 2、叶轮螺母; 3、叶轮; 4、泵盖; 5、泵轴; 6、轴承;7、轴承体; 8、导油管; 9轴承压盖; 10、支架; 11、油封; 12填料。

性能参数表

泵型号
Model
流量m3/h
Capacity
扬程m
Lift
转速r/min
Speedn
功率KW? Power 效率
Efficiency
电机(Y型)机座号
Motor
轴功率 配用功率
15-15-100 3 10 2800 0.45 0.75 20 801
15-15-100A 2 10 2800 0.36 0.55 15 AO2-7122
15-15-100B 1 10 2800 0.2 0.37 15 AO2-7122
20-20-100 1 10 2800 0.09 0.37 26 AO2-7122
20-20-125 1.5 22 2800 0.22 0.75 30 801
40-32-160 10 28 2900 1.72 2.2 45 90L
25-25-160 3 27 2900 0.53 1.5 30 90S
32-32-160 6 28 2900 0.85 1.5 50 90S
50-32-160 12.5 30 2900 1.90 3.0 57 100L
50-32-200 18 40 2900 3.92 5.5 50 132S1
50-32-200A 16 32 2900 3.35 4.0 42 112M
50-32-250 12.5 80 2900 6.20 11 44 160M1
65-50-160 20 32 2900 3.17 5.5 55 132S1
65-40-200 30 48 2900 6.3 7.5 62 132S2
65-40-200A 25 35 2900 4.0 5.5 59 132S1
65-40-250 25 80 2900 10.3 15 53 160M2
65-40-250A 20 51 2900 5.67 7.5 49 132S2
65-40-315 25 125 2900 18.9 30 45 200L1
65-40-315A 22.5 100 2900 15.3 22 40 180M
80-50-200 50 50 2900 9.7 15 70 160M2
80-50-200A 45 40 2900 7.8 11 63 160M1
80-50-200B 40 32 2900 6.37 7.5 55 132S2
80-50-250 50 80 2900 17.1 22 58 180M
80-50-250A 43 60 2900 12.8 15 55 160M2
80-50-315 50 125 2900 30.4 45 56 225M
80-50-315A 45 100 2900 23.6 30 52 200L1
100-65-200 100 50 2900 18.4 22 74 180M
100-65-200A 94 44 2900 16 22 70 180M
泵型号
Model
流量m3/h
Capacity
扬程m
Lift
转速r/min
Speedn
功率KW? Power 效率
Efficiency
电机(Y型)机座号
Motor
轴功率 配用功率
100-65-200B 87 38 2900 13.8 15 65 160M2
100-65-200C 80 32 2900 11.8 15 59 160M2
100-65-250 100 80 2900 32.06 37 68 200L2
100-65-250A 95 72 2900 2929 37 64 200L2
100-65-250B 90 65 2900 26.2 30 61 200L1
100-65-250C 85 50 2900 20.3 30 57 200L1
100-65-315 100 125 2900 50.06 75 68 280S
100-65-315A 95 113 2900 45.23 55 64.63 250M
100-65-315B 90 100 2900 40.5 55 60.50 250M
100-65-315C 82 84 2900 34.76 45 54. 225M
125-100-200 200 50 2900 35.4 45 77 225M
125-100-200A 178 40 2900 26.6 37 73 200L2
125-100-250 200 70 2900 47 55 80 250M
125-100-250A 190 63 2900 41.6 55 78 250M
125-100-250B 180 57 2900 37.9 45 74 225M
125-100-250C 170 51 2900 32.15 45 72 225M
125-100-250D 150 70 2900 40 45 70 225M
150-150-200 350 50 2900 60 75 80 280S
150-150-200A 313 40 2900 45 55 76 250M
200-150-400 350 50 1450 61.8 75 78 280S
200-150-400A 330 45 1450 52.8 75 77 280S
250-200-400 500 50 1480 86.2 110 79 315S
250-200-500 500 80 1480 136 160 76.5 315M
250-200-500A 400 50 1480 75 90 73 280M

安装尺寸表及图

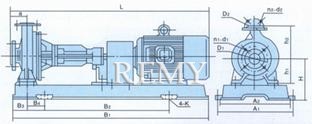

RY热油泵 安装尺寸图
RY热油泵 安装尺寸图
泵型号
Model
A1 A2 B1 B2 B3 B4 a H h2 h2 D1 D2 n1-d1 n2-d2 K L
20-20-100 220 195 535 300 117 86 52 120 80 100 65 65 4-ф12 4-ф12 Ф16 537
20-20-125 75 60 125 85 115 607.5
25-25-160 300 280 680 410 120 70 75 170 110 150 85 85 4-ф14 4-ф14 Ф20 623
32-32-160 180 120 130 100 100 4-ф16 4-ф16 647
40-32-160 125 100 4-ф18 4-ф14 670
50-32-160 400 360 970 600 165 90 85 227 132 160 125 100 4-ф18 4-ф18 Ф25 895
50-32-200 80 255 160 180 965
65-40-200 100 145 110 985
65-50-160 80 227 132 160 125 965
50-32-250 440 410 1150 740 205 115 100 270 180 225 125 100 4-ф18 4-ф18 Ф25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250 490 460 1280 840 220 130 100 285 180 225 145 110 4-ф18 4-ф18 Ф28 1300
80-50-250 125 160 125 8-ф18 8-ф18 1325
100-65-200 100 180 145 1300
65-40-315 550 510 1430 940 245 140 125 305 200 250 145 110 4-ф18 4-ф18 Ф28 1432
100-65-250 180 145 8-ф18 1450
125-100-200 670 630 1630 1060 285 180 125 335 200 280 210 180 8-ф18 8-ф18 Ф28 1630
125-100-250 140 360 225 1673
80-50-315 1830 1200 315 200 125 390 160 125 4-ф18 1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8-ф23 1732
200-150-400 160 480 315 450 295 240 8-ф23 8-ф23 1850
250-200-400 860 1010 2150 1200 525 350 200 630 400 470 385 320 12-ф33 12-ф30 Ф35 2321
250-200-500 680 450 540 2572

选购注意事项:

本网页所示RY型风冷式热油泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的RY型风冷式热油泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
