KCB、2CY型齿轮式输油泵

KCB、2CY型齿轮式输油泵(简称:KCB、2CY齿轮油泵)适用于输送粘度在300 C.s.t以下的各种油类,如原油、柴油、润滑油、动植物油等。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,耐高温油泵的使用温度不超过300℃。泵本身带有安全阀,超载时起安全保护作用。轴封有骨架油封、机械密封、填料密封三种型式,订货注明。

KCB型防爆齿轮油泵(流量计)
KCB型防爆齿轮油泵(流量计)
2CY型齿轮式输油泵
2CY型齿轮式输油泵
KCB、2CY型齿轮式输油泵
KCB、2CY型齿轮式输油泵
2CY齿轮油泵泵头
2CY齿轮油泵泵头

用途说明

1、 本泵适用于输送各种油类,如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如汽油、苯等。本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
2、 本泵不适用于含硬质颗粒或纤维的,适用粘度为5×10-5 ~1.5×103 m2/s
。温度不高为70℃,如需输送高温液体,请使用耐高温齿轮泵,可输送300℃以下液体。
3、 KCB防爆齿轮油泵(流量计)适用于输送粘度在300C.s.t以下的各种油类,如原油、柴油、润滑油、动植物油等。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,耐高温油泵的使用温度不超过300℃。泵本身带有安全阀,超载时起安全保护作用。轴封有骨架油封。机械密封、填料密封三种型式,订货注明。
4、 2CY型齿轮式输油泵适用于输送各种有润滑性的液体,温度不高于70℃,如需高温200℃,同本单位联系可配用耐高温材料即可,粘度为5×10-5~1.5×10-3m2/s。本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油。苯等。<如该泵采用不锈钢,可输送一般腐蚀性的介质,客户订货时请在原型号后加P(P表示不锈钢)。>

型号意义

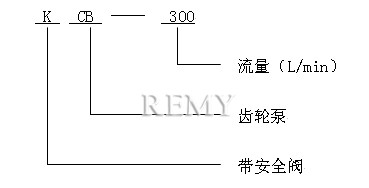

KCB、2CY齿轮油泵 型号意义
KCB、2CY齿轮油泵 型号意义

结构

本型泵是卧式回转泵,主要有泵体、齿轮、轴承座、轴承及密封装置等机件组成。
泵体、轴承座等为灰铸铁件,齿轮用优质碳素钢材制作,亦可根据用户特殊需要用铜材料或不锈钢材料制作。
轴承座上有一填料函室,起轴向密封作用。2CY100/3,2CY150/3,2CY150/3,KCB-300~960型泵采用骨架密封装置。
轴承采用单列向心球轴承。KCB-18.3~83.3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成,调节压紧盖上的两只螺母来调节密封的程度,轴承采用铜基粉末含油轴承。另外,本系列泵均可采用填料密封以弹性好,耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨作为填料。
泵内装有安全阀,当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲击时安全阀就会自动打开,卸除部分或全部的高压液体回到低压腔,从而对泵及管道起到安全保护作用。
用弹性联轴器直接与驱动电机联接,并安装在公共铸铁底盘上。
特性 本型泵结构简单紧凑,使用和保养方便。
本系列泵具良好的自吸性,帮每次开泵前不须灌入液体。
本型泵的润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时,能起到改好的缓冲作用。

特性

1、 本型泵结构简单紧凑,使用和保养方便。
2、 本系列泵具有良好的自吸性,帮每次开泵前不须灌入液体。
3、 本型泵的润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。
4、 利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时,能起到改好饿缓冲作用。

安装尺寸图

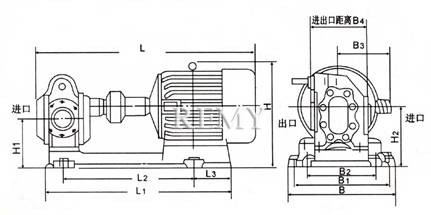

KCB、2CY齿轮油泵 安装尺寸图1
KCB、2CY齿轮油泵 安装尺寸图1

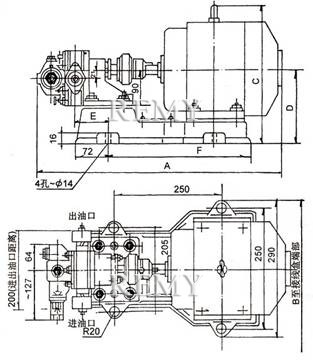

KCB、2CY齿轮油泵 安装尺寸图2
KCB、2CY齿轮油泵 安装尺寸图2

工作原理

KCB、2CY齿轮油泵 工作原理图
KCB、2CY齿轮油泵 工作原理图

本型泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。A为人吸腔,B为排出腔。泵运转时主动齿轮带动被动齿轮旋转,当齿化从啮合到脱开的在吸入侧(A)就形成局部真空,液体被及入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B),齿轮进入啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。

用途说明

1. 本泵适用于输送各种油类、如重油、柴油、润滑油、配用铜齿轮可输送内点低液,如气油、苯等,本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
2. 本泵不适用于含硬质颗粒或纤维的,适用粘度为5*10-5~1.5*103m2/s。温度不高为70°C,如需输送高温液体,请使用耐高温齿泵,可输送300°C以下液体。

主要性能规格参数

型号 吸入及排出管口径(寸) 排出流量(L/min) 排出压力(MPa) 吸入高度(m) 容积效率() 配三相异步电动机
功率(KW) 型号 转速(同步)(r/min)
KCB-18.3
(2CY-1.1/14.5-2)
3/4〞 18.3 1.45 5 ≥85 1.5 Y90L1-4 1500
KCB-33.3
(2CY-2/14.5-2)
3/4〞 33.3 1.45 5 ≥85 .2 Y100L2-4 1500
KCB-55
(2CY-5/3.5-2)
1〞 55 0.33 5 ≥85 1.5 Y90L1-4 1500
KCB-83.8
(2CY-5/3.3-2)
11/2〞 83.3 0.33 5 ≥85 2.2 Y100L2-4 1500
KCB-200
(2CY-12/10-2)
2〞 200 0.33 5 ≥85 5.5 Y132S-4 1500
KCB-300
(2CY-18/6-2)
3〞 300 0.33 5 ≥85 5.5 Y132M2-6 960? 1000
KCB-483.3
(2CY-29/3.6-2)
3〞 483.3 0.33 5 ≥85 7.5 Y132M-4 400 1500
KCB-633
(2CY-29/3.6-2)
4〞 633 0.28 5 ≥85 11 Y160L-4 960 1000
KCB-960
(2CY-60/3-2)
4〞 960 0.3 5 ≥85 18.5 Y180L-4 1500
2CY-100/3-2) 6〞 1666.6 0.3 5 ≥85 30 Y250M-8 750
2CY-120/3-2) 6〞 2000 0.3 5 ≥85 30 Y250M-8 750
2CY-150/7-2) 6〞 2500 0.7 5 ≥85 55 Y315S-8 750

外形尺寸表

型号 电动机 A B C D E G″ F
型号 功率
KCB18.3-2
(2CY-1.1/14.5-2)
Y-90L-4 1.5 583 300 230 130 79 3/4″ 335
KCB33.3-2
(2CY-2/14.5-2)
Y-100L1-4 2.2 618 325 325 140 79 3/4″ 365
KCB55-2
(2CY-3.3/3.3-2)
Y-90L-4 1.5 588 300 300 130 86.5 1″ 335
KCB83.3-2
(2CY-5/3.3-2)
Y-100L1-4 2.2 658 325 325 140 99 11/2″ 365

KCB200,KCB300,KCB483.3,KCB633,KCB960,2CY100/3,2CY120/3,2CY150/3型泵的外形见图

安装尺寸图

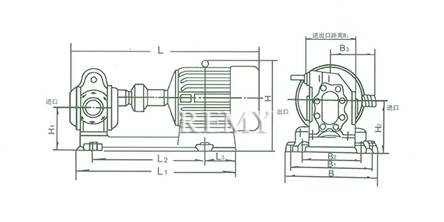

KCB、2CY齿轮油泵 安装尺寸图3
KCB、2CY齿轮油泵 安装尺寸图3
型号 L L1 L2 L3 H h2 H2 B B1 B2 B3 B4
KCB-300
(2CY-18/6-2)
880 770 470 160 423 198 240 430 370 320 210 240
KCB-483.8
(2CY-29/3.6-2)
880 770 470 160 423 198 240 430 370 320 210 240
KCB-200
(2CY-12/10-2)
800 705 450 116 415 187 225 390 340 250 210 法兰:205
丝扣:295
KCB-633
(2CY-60/3-2)
1150 995 649 215 540 250 305 505 440 325 247 290
KCB-960
(2CY-60/3-2)
1460 1446 931.5 274.5 922 387 475 490 440 325 247 290
2CY100/3-2 1460 1446 931.5 274.5 922 387 475 490 440 370 406 398
2CY120/3-2 1460 1446 931.5 274.5 922 387 475 490 440 370 406 398
2CY150/3-2 1790 1614 1071 303 952 387 475 628 578 370 508 398

选购注意事项:

本网页所示KCB、2CY型齿轮式输油泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的KCB、2CY型齿轮式输油泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
