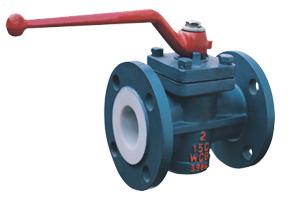

FEP(F46)PCTFE(F3)衬氟旋塞阀

FEP(F46)PCTFE(F3)衬氟旋塞阀
FEP(F46)PCTFE(F3)衬氟旋塞阀

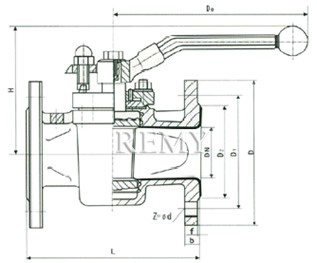

FEP(F46)PCTFE(F3)衬氟旋塞阀 外形尺寸图
FEP(F46)PCTFE(F3)衬氟旋塞阀 外形尺寸图

主要标准

技术规范
设计标准 GB12240
结构长度 GB12221
法兰标准
驱动方式
JG/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、蜗轮、电动、气动

主要零件材料

零件名称 材料
阀体 铸铁、铸钢、不锈钢、内衬F46、F3
塞子 铸铁、铸钢、不锈钢、内衬F46、F3
阀盖 铸铁、铸钢、不锈钢
填料 F4

主要尺寸

公称通径 PN1。0(Mpa)主要外形尺寸和连接尺寸(mm) 重量
DN  L   D  D1 D2  f   b  z-Φd D。  H  Kg
20 150 105 75 50  3  14 4-Φ14 160 95 7
25 160 115 85 65  3  14 4-Φ14 160 98 8
32 170 135 100 70  3  16 4-Φ18 220 113 10
40 180 145 110 80  3  18 4-Φ18 250 135 15
50 210 160 125 100  3  20 4-Φ18 250 140 18
65 220 180 145 120 3.5 20 4-Φ18 300 145 25
80 250 195 160 135 3.5 22 4-Φ18 330 205 35
100 275 215 180 155  4  24 8-Φ18 350 240 46
125 310 245 210 185  4  26 8-Φ18 400 260 65
150 350 280 240 210  4  28 8-Φ23 600 290 90
200 400 335 295 265 4.5 32 8-Φ23 800 330 160
250 460 390 350 320 4.5 36 12-Φ23 900 380 230

选购注意事项:

本网页所示FEP(F46)PCTFE(F3)衬氟旋塞阀(xuansaifa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类旋塞阀厂家提供的参考,详细的FEP(F46)PCTFE(F3)衬氟旋塞阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
