ZAJV电子式电动V型调节球阀

产品特点:

ZAJV电子式电动V型调节球阀,配用YHR系列电动执行机构,无需另配伺服放大器,有输入控制信号(4-20mADC或1-5ADC)及单相电 源即可控制运转,实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀座相对转动产生剪切力,可将纤维切断,防止卡死。具有流通能 力,调节精度高,可调比大,密封性好,重量轻等特点。适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的较佳产品,特别适用于泥浆和含有纤 维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

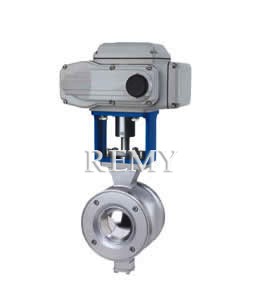

产品简图

ZAJV电子式电动V型调节球阀
ZAJV电子式电动V型调节球阀

技术参数和性能指标

公称通径25-300mm
公称压力PN1.6, 4.0, 6.4Mpa
连接形式法兰式按JB/T79.2-94凸凹法兰或按JB/78-5P对夹式法兰连接
材料WCB ZG1Gr18Ni9Ti CF3M
填料V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料,耐高温碳纤维
填料温度常温:-20℃~+120℃ 散热:+200℃~+450℃
阀芯形式V形缺口半球体
流量特性等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料
与阀杆材料相同,密封堆焊钴铬硬质合金
非金属阀材料,增强聚四氟乙烯
执行机构
PSQ系列
YHR
3810系列角行程执行机构
3810系列防爆机构

结构

ZAJV电子式电动V型调节球阀 结构图
ZAJV电子式电动V型调节球阀 结构图

订货须知

1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号 10.其它特殊要求

规格参数表


公称通径DN
25 32 40 50 65 80 100 125 150 200 250 300
流量系数(Kv) 25 40 63 100 160 250 350 680 990 1600 2500 4000
动作范围 0-90°
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按API598标准测试 无泄漏
环境温度℃ -20~60℃
基本误差 ±2
回差 ±2
死区 ≦1
可调范围 250:1
配用执行机构 PSQ101, 3810RSA-05DTR-05~10 PSQ201381RSC-30DTR-20~30 PSQ3013810RSC-50 DTR-40 PSQ701DTR-60

外形尺寸


公称通径DN
L DTR H2 D1 Z-d
h2 L1
25 102 277 208 60 85 4-14
32 102 295 208 65 100 4-18
40 114 305 208 75 110 4-18
50 124 364 208 95 125 4-18
65 143 379 208 105 145 4-18
80 165 389 256 120 160 8-18
100 194 402 256 140 180 8-18
125 213 426 256 165 210 8-18
150 229 445 256 185 240 8-23
200 243 465 256 205 295 12-23
250 297 610 346 240 355 12-25
300 338 660 346 290 410 12-25

型号编制说明


Z
D J V 9 11 F 16 P G
自控阀门 执行机构类型 位移特征 阀门代号 传动形式 连接形式 密封面材料 公称压力 阀体材质 温度类型
D:表示PS系列 J:表示角行程 Q:表示球阀 9:表示电动 41:表示法兰 F:表示四氟乙烯 16:表示1.6MPa C:表示碳钢 G:表示中温型常温省略
R:表示3810系列 D:表示碟阀 6:表示气动 11:表示丝扣 H:表示金属硬密封 25:表示2.5MPa P:表示不锈钢
A:表示YHR系列 V:表示V形球阀 71:表示对夹式 40:表示4.0Mpa
64:表示6.4MPa

选购注意事项:

本网页所示ZAJV电子式电动V型调节球阀(qiufa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类球阀厂家提供的参考,详细的ZAJV电子式电动V型调节球阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
