F43BX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

F43BX型手动扇形盲板阀为长结构系列，阀体上设有伸缩器，可以补偿阀门启闭过程中产生阀体轴向位移。该系列盲板阀橡胶圈分别安装在左、右阀体上。
DN900-1400盲板阀体采用三角形结构，有较强的整体刚性。

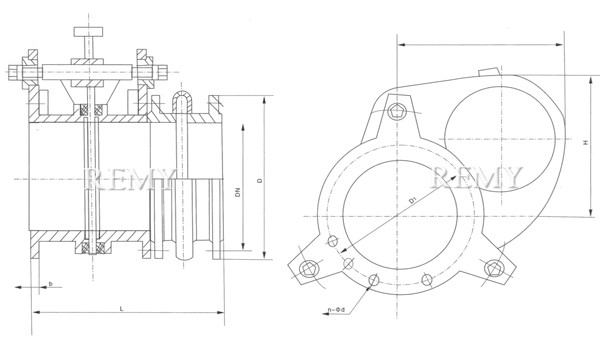

BYCZF749型液动(方形)封闭式眼镜阀 结构图

主要外形及连接尺寸表

DN L D D1 H A b n-фd 质量（kg）
PN0.05MPa PN0.15MPa PN0.25MPa
200 500 320 280 310 350 18 8-ф18 72 80 90
250 500 375 335 330 400 18 12-ф18 90 96 105
300 500 440 395 350 450 18 12-ф22 150 165 180
350 600 490 445 380 500 18 12-ф22 180 196 215
400 600 540 495 405 550 24 16-ф22 210 230 250
450 600 595 550 430 600 26 16-ф22 280 305 335
500 600 645 600 750 680 26 20-ф22 320 350 385
600 600 755 705 830 840 28 20-ф26 420 460 500
700 630 860 810 880 1050 28 24-ф26 510 560 610
800 630 975 920 900 1150 28 24-ф30 610 670 730
900 630 1075 1020 1100 1300 26 24-ф30 750 820 900
1000 630 1175 1120 1300 1450 26 28-ф30 920 1010 1110
1200 630 1375 1320 1400 1550 26 32-ф30 1130 1250 1400
1300 630 1475 1420 1480 1650 30 32-ф30 1300 1400 1500
1400 750 1575 1520 1550 1700 30 36-ф30 1550 1700 1850

选购注意事项：

本网页所示F43BX—0.5/1.5/2.5手动扇形盲板阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的F43BX—0.5/1.5/2.5手动扇形盲板阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
