F43AX—0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

F43X型手动扇形盲板阀由左阀体、右阀体、阀体，连接轴（三根）组成。用扳手旋转连接轴螺旋付驱动左右阀体完成夹紧和松开动作，利用阀板上盲孔板和通孔板的位置变换达到启闭目的。 本阀为短结构系列，橡胶密封圈安装在阀板上，可以方便地更换密封胶圈。

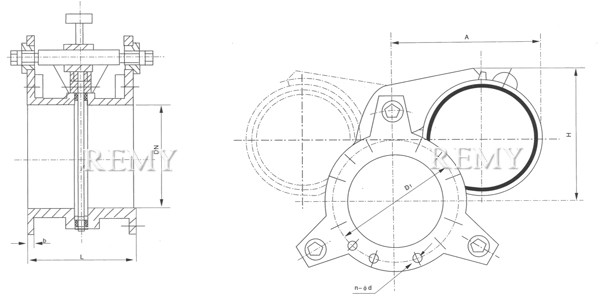

F43AX—0.5/1.5/2.5手动扇形盲板阀 结构图

主要外形及连接尺寸表

DN L D D1 H A b n-фd 质量（kg）
PN0.05MPa PN0.15MPa PN0.25MPa
100 210 210 170 230 202 14 4-ф18 20 22 25
150 21 265 225 260 270 18 8-ф18 25 27 30
200 230 320 280 310 350 18 8-ф18 45 50 55
250 250 375 35 330 400 18 12-ф18 74 80 88
300 270 440 395 350 450 18 12-ф22 135 145 160
350 290 490 445 380 500 18 12-ф22 165 180 195
400 310 540 495 405 550 24 16-ф22 210 230 250
450 330 595 550 430 600 26 16-ф22 260 280 300
500 350 645 600 750 680 26 20-ф22 310 340 375
600 390 755 705 830 840 28 20-ф26 400 440 485
700 430 860 810 880 1050 28 24-ф26 510 560 610
800 470 975 920 900 1150 28 24-ф30 620 680 745
900 470 1075 1020 1100 1300 28 24-ф30 760 835 915
1000 470 1175 1120 1300 1450 28 28-ф30 940 1030 1130
1200 510 1375 1320 1400 1550 28 32-ф30 1150 1300 1400
1400 510 1575 1520 1550 1700 30 36-ф30 1550 1700 1850

选购注意事项：

本网页所示F43AX—0.5/1.5/2.5手动扇形盲板阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的F43AX—0.5/1.5/2.5手动扇形盲板阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
