CS1/41H自由浮球式蒸汽疏水阀

CS41H  CS11H自由浮球式蒸汽疏水阀
CS41H CS11H自由浮球式蒸汽疏水阀
CS1/41H自由浮球式蒸汽疏水阀 外形尺寸图
CS1/41H自由浮球式蒸汽疏水阀 外形尺寸图
 排量图   →工作压力差MPa
排量图 →工作压力差MPa

产品介绍

自由浮球式蒸汽疏水阀是目前先进的蒸汽疏水阀之一。我公司引进国外先进的空心浮球研磨专用设备,对不锈钢自由浮球进行精细研磨,浮球圆度误差小于直径的千分之二,浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,没有固定磨损点,使用寿命很长。 “银球牌” 自由浮球式蒸汽疏水阀内部安装全自动排气装置,可迅速排除不凝结气体,防止产生气阻,感温元件为内置排空气阀,符合国家要求的自动排空气功能标准,膜盒坚固,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。产品技术质量和制造工艺达到国际上同类产品的最高水平。自由浮球式蒸汽疏水阀不受压力.温度.冷凝水流量波动的影响,连续排水,有水即排,能使加热设备达到较佳工作效率。 该产品是石油.化工.印染.制药.造纸.食品等工业加热设备理想的疏水阀,特别是条件要求高的滚筒式烘干【带虹吸管型】设备,更是工作性能最可靠的全自动疏水阀。

工作原理

自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚启动时,管道内出现空气和低温冷凝水,膜盒自动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和和温度之前,膜盒自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

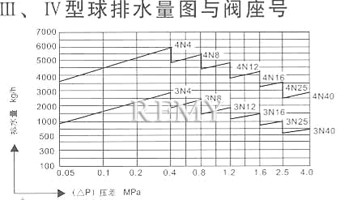

Ⅲ、Ⅳ型球排水量图与阀座号
ⅠⅡ型球排水量图与阀座号

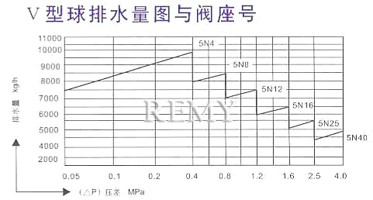

Ⅴ型球排水量图与阀座号

概述

自由浮球式蒸汽疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。自由浮球式蒸汽疏水阀的主要工作原理是根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。广泛适用于各种蒸汽管道上。

结构特点

1.能连续排水、性能稳定、排水量大、漏水小。
2.能排连续饱和水,至使设备凝结水滞存量较少。升温快、加热温度稳定。
3.有自动排冷空气装置,无汽锁现象,工作平衡无噪音。

主要部件材料和性能参数表

    零 部 件 材 料 阀体.阀盖 HT200.WCB     性 能 参 数 最低工作压力 0.01Mpa
浮球 不锈钢 最小过冷度 0℃
隔罩.过滤网 不锈钢 有负荷漏汽率 0
阀座 铬不锈钢 节能效果 15-40%
膜盒 不锈钢 最高允许背压率 85%
垫片 不锈钢金属缠绕垫 最高允许温度 铸铁200℃;铸钢425℃
主要零件 Main Part 材料 Materal
阀体 Body 碳钢 Carbon Steel
阀盖 Donnet 碳钢 Carbon Steel
阀座 Seat 不锈钢 Atainless Steel
过滤器 Percolator 不锈钢 Atainless Steel

主要外形及连接尺寸

尺寸 Dimensions 型号Type CS11H-16C
口径DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
h2 103 103 103 108 108 108

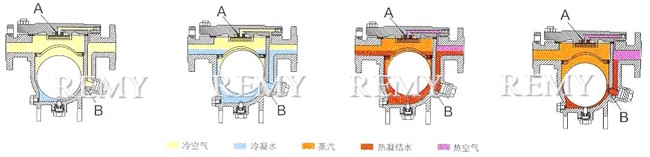

工作原理图

工作原理图

1. 当设备刚启动时,疏水阀是凉的,膜盒感温元件收缩,阀口【A】开放,连续排出初始空气,实现快速启动。
2. 当冷凝水进入疏水阀时,空气从阀口【A】排出,浮球随冷凝水液位上升,冷凝水从阀口【B】排出。
3. 当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀,带动阀芯关闭阀口【A】,浮球随凝结水液位调节阀口【B】,排出热凝水。
4. 当没有凝结水进入疏水阀时,浮球随液位下降关闭阀口【B】,由于阀口【B】总是在凝结水位以下,形成水封,无蒸汽泄漏。

型号规格与外型尺寸表

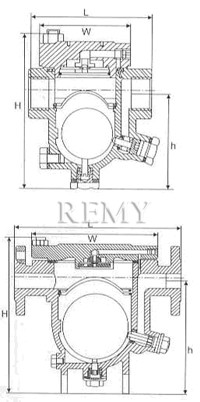

结构图
型号 公称压力
DN[mm]
连接方式 阀体材料 总高 中心高 重量
L H h W kg
CS11H-16-Ⅰ 15 螺纹 HT200 120 150 98 82 3
20 150 98 3
25 155 101 3.5
CS11H-16-Ⅱ 15 螺纹 HT200 150 190 122 110 5
20 190 122 5.5
25 195 125 6
CS41H-16-Ⅱ 15 法兰 HT200 230 210 135 160 10
20 210 135 11
25 215 138 12
CS41H-16-Ⅲ 25 法兰 HT200 270 270 188 204 19
40 280 285 195 22
50 290 290 200 24
CS41H-16-Ⅳ 40 法兰 HT200 350 330
338
256
256
253 45
48
50
CS41H-16-Ⅴ 50 法兰 HT200 460 438 303 310 64
65 438 303 66
80 438 303 68
100 438 303 70
  CS11H-16C-Ⅰ 15 螺纹 WCB 120 150 98 82 3
20 150 98 3
25 155 101 4
  CS41H-16C-Ⅰ 15 法兰 WCB 170 150 98 95
105
115
4
20 190 155 98 4.5
25 210 160 101 5
  CS11H-16C-Ⅱ 15 螺纹 WCB 150 190 122 110 5.5
20 190 122 6
25 195 125 7
CS41H-16C-Ⅱ
CS41H-25-Ⅱ
CS41H-40-Ⅱ
15 法兰 WCB 230 210 130 156 10
20 210 130 11
25 215 135 12
CS41H-16C-Ⅲ
CS41H-25-Ⅲ
CS41H-40-Ⅲ
25 法兰 WCB 320 270 196 204 20
40 280 196 22
50 290 196 23
CS41H-16C-Ⅳ
CS41H-25-Ⅳ
CS41H-40-Ⅳ
32 法兰 WCB 350 330 256 253 48
40 330 256 48
50 338 256 52
CS41H-16C-Ⅴ
CS41H-25-Ⅴ
CS41H-40-Ⅴ
50 法兰 WCB 460 430 303 310 66
65 430 303 68
80 430 303 70
100 430 303 72
法兰连接按HG20592-97.HG20615-97或用户要求制造

订货选型条件

★ 用户根据用汽设备的最大耗汽量乘选用倍率【2-3倍】;为最大凝结水量来选疏水阀的排水量。
★ 疏水阀的最高工作压差【即阀前工作压力减去阀后背压】,有背压要注明。
★ 最高工作温度。
★ 连接方式,连接通径。
★ 阀体材料。
★ 滚筒式烘干【带虹吸管型】设备选用疏水阀时请注明;选用带防汽阻装置的疏水阀,避免产生汽锁。

选购注意事项:

本网页所示CS1/41H自由浮球式蒸汽疏水阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的CS1/41H自由浮球式蒸汽疏水阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
