CS1/45H自由半浮球式蒸汽疏水阀

CS45H  CS15H自由半浮球式蒸汽疏水阀
CS45H CS15H自由半浮球式蒸汽疏水阀
CS1/45H自由半浮球式蒸汽疏水阀 外形尺寸图
CS1/45H自由半浮球式蒸汽疏水阀 外形尺寸图
 排量图   →工作压力差MPa
排量图 →工作压力差MPa
自由半浮球式蒸汽疏水阀
自由半浮球式蒸汽疏水阀内部结构图
自由半浮球式蒸汽疏水阀外形结构图

产品介绍

“银球牌”自由半浮球式蒸汽疏水阀是机械型疏水阀中结构先进.工作性能最可靠的疏水阀之一。它的内部结构只有一个半球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。半浮球式的球桶外圆经过精细研磨,使用寿命很长。它的较大优点在于;能抗水 ,没有易损件,无故障,经久耐用,无蒸汽泄漏,节能效果好。 该疏水阀广泛用于蒸汽加热设备,蒸汽管网凝结水回收系统。

主要部件材料和性能参数表

零部件材料 阀体.阀盖 WCB.HT200 性能参数 最低工作压力 0.05Mpa
半浮球 不锈钢 最小过冷度 0≈3℃
过滤网 不锈钢 最高允许背压率 85%
阀座 不锈钢 最高允许温度 铸铁200℃;铸钢425℃

结构特点及工作原理

疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。当大量凝结水进入阀体时,半浮球内蒸汽体积减少,此半浮球在自身重力作用下落,半浮球脱离疏水喷咀,完成了一个工作循环。继而周而复始运动,起到自动排水阻汽的目的。

主要性能规范


公称压力
PN(MPa)
Nominal
Pressure
试验压力
PS(MPa)
Test Pressure
最高工作压力DMO
(MPa)Max Works
Pressure
最高工作温度TMO
(℃)Max Works
Temperature
适用介质
Suitable
Medium
漏气率
Leakage
Rate
最高背压率 %
Max Stress
Rate
1.6 2.4 1.6 220 蒸汽Steam
凝结水
≤0.5 85

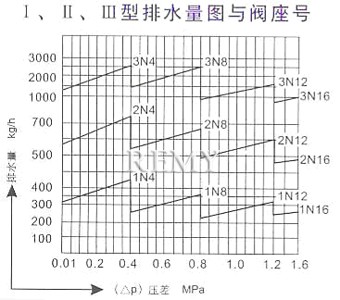

Ⅰ、Ⅱ、Ⅲ型排水量图与阀座号

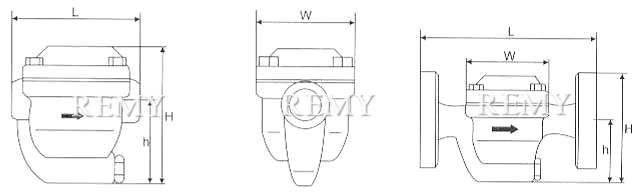

主要外形及连接尺寸

型号 通径
mm
连接方式 外型尺寸
L h H W
CS15H--Ⅰ 15 螺纹 120 60 115 80
20 120 60 115 80
25 120 60 115 80
CS15H--Ⅱ 15 螺纹 160 90 160 105
20 160 90 160 105
25 160 90 160 105
CS45H--Ⅰ 15 法兰 210 60 115 80
20 210 60 115 80
25 210 60 115 80
CS45H--Ⅱ 15 法兰 230 90 170 105
20 230 90 170 105
25 230 90 170 105
CS45H--Ⅲ 25 法兰 320 168 272 180
32 320 168 272 180
40 320 168 272 180
50 320 168 272 180
法兰连接按HG20592-97.HG20615-97或用户要求制造

型 号
Type
公称通径
DN(mm)
Nominal
Diameter
L H h2 型 号
Type
公称通径
DN(mm)
Nominal
Diameter
L H D D1 D2 b f Z-фd
CS15H-
16/25/40C
15 155 142 80 CS45H-
16/25/40C
15 210 142 95 65 45 14 2 4-ф14
20 155 142 80 20 210 142 105 75 55 14 2 4-ф14
25 155 142 80 25 230 142 115 85 65 14 2 4-ф14
32 180 200 105 32 270 200 135 100 78 16 2 4-ф18
40 180 200 105 40 270 200 145 110 85 16 3 4-ф18
50 180 200 105 50 270 200 160 125 100 16 3 4-ф18

选购注意事项:

本网页所示CS1/45H自由半浮球式蒸汽疏水阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的CS1/45H自由半浮球式蒸汽疏水阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
