上海日美阀门制造有限公司

钟形浮子(倒吊桶)式蒸汽疏水阀

ESH5F/ES8NF            ES5/ESH5/ES8N/ES8B
ESH5F/ES8NF       ES5/ESH5/ES8N/ES8B
钟形浮子(倒吊桶)式蒸汽疏水阀
钟形浮子(倒吊桶)式蒸汽疏水阀
 排量图   →工作压力差MPa
排量图 →工作压力差MPa

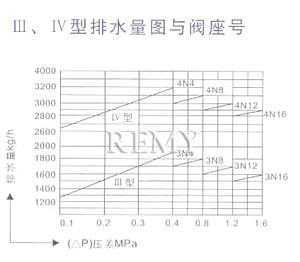

 Ⅲ、Ⅳ型排水量图与阀座号

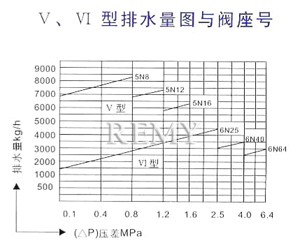

Ⅴ、Ⅵ型排水量图与阀座号
CS15Y-16C-Ⅲ
CS45Y-16C-Ⅲ CS45Y-16C-Ⅳ CS45Y-16C-Ⅴ
CS45Y-20 40 64-Ⅵ CS65Y-20 40 64-Ⅴ

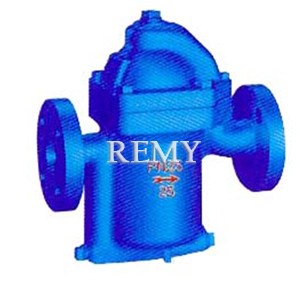

钟型浮子式蒸汽疏水阀1
钟型浮子式蒸汽疏水阀2

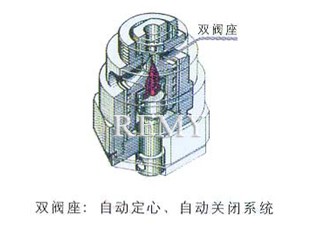

双阀座:自动定心、自动关闭系统

型号规格与外型尺寸表

型号 通径 mm 工作压力 【mpa】 连接方式 阀体材料 外型尺寸
L H h2 H2
CS15Y-16C-Ⅲ [ER105] 15-25 0.1-1.6 螺纹 WCB 200 292 135 -
CS45Y-16C-Ⅲ [ER105] 15-50 0.1-1.6 法兰 WCB 270 292 135 -
CS45Y-16C-Ⅳ [ER100] 15-50 0.1-1.6 法兰 WCB 320 352 162 -
CS45Y-16C-Ⅳ [ER116] 15-50 0.1-1.6 法兰 WCB 320 352 162 -
CS45Y-16C-Ⅴ [ER120] 40-80 0.1-1.6 法兰 WCB 420 435 215 -
CS45Y-25-Ⅵ [ER25] 15-50 0.1-2.5 法兰 WCB 380 382 182 350
CS45Y-40-Ⅵ [ER25] 15-50 0.1-4.0 法兰 WCB/WC6 380 382 182 350
CS45Y-64-Ⅵ [ER25] 15-50 0.1-6.4 法兰 WCB/WC6 380 382 182 350
CS65Y-25-Ⅵ [ER25] 15-50 0.1-2.5 承焊 WCB 380 382 182 350
CS65Y-40-Ⅵ [ER25] 15-50 0.1-4.0 承焊 WCB/WC6 380 382 182 350
CS65Y-64-Ⅵ [ER25] 15-50 0.1-6.4 承焊 WCB/WC6 380 382 182 350
【括号内为国外相对应型号】法兰连接按HG20592-97.HG20615-97标准或用户要求制造

产品介绍

“银球牌”钟型浮子式蒸汽疏水阀是机械型疏水阀中优秀的疏水阀之一,它的优点是;采用先进的双阀座压差结构关闭系统,体积小排量大,能间歇排放,也能连续排放,适应范围广;钟型浮子不怕水击,工作性能可靠,使用寿命长,能排接近饱和温度凝结水,使加热设备达到较佳工作效率;钟型浮子式疏水阀的阀座处于水密封的保护下,工作时于新鲜蒸汽泄漏,节能效果好。 该阀适用于高压加热设备的疏水和高温高压蒸汽管网的阻汽排水,性能优越。

主要部件材料和性能参数表

零部件材料 阀体.阀盖 WCB 性能参数 最高工作压差 6.5Mpa
钟型浮子 奥氏体不锈钢 最小过冷度 0-3℃
过滤网 奥氏体不锈钢 允许背压率 85%
阀座.阀芯 不锈合金钢 最高允许温度 425℃.550℃

工作原理

钟型浮子式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理,采用先进的双阀座压差结构关闭系统。装置刚启动时,管道内出现空气和低温水,此时钟型浮子没有浮力,疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入钟型浮子内,钟型浮子产生向上浮力,钟型浮子连带小阀芯关闭小阀座,使大阀芯产生压差,迅速推向大阀座,关闭疏水阀。 钟型浮子上开有一小孔,能排空气,当一部份蒸汽从小孔排出,另一部分蒸汽变成凝结水,钟型浮子失去浮力向下沉,连带小阀芯开启小排量,开关闭反向密封,使大阀芯产生压差,开启大阀座而获得大排量。循环工作,间断排水,也能连续排放,不怕水击,能承受高温高压。

订货选型条件

★ 用户根据用汽设备的最大耗汽量乘选用倍率【2-3倍】为最大凝结水量来确定疏水阀的排水量。
★ 疏水阀的最高工作压差【即阀前工作压力减去阀后背压】,有背压要注明。
★ 疏水阀的最高工作温度。
★ 连接方式,连接通径。
★ 阀体材料。

特点及性能

1.对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
2.无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时钢性碰撞,关闭十分可靠,寿命长久。
3.内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4.背压率高90%。
5.汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6.敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)

用途

钟形浮子(倒吊桶)式蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

耐磨损的SCCV关闭方式

SCCV关闭系统是自动定心,自动关闭系统(Self Closing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损

主要外形及连接尺寸


产品型号
Produstion
Type
公称通径
DN
Nominal
Diameter
连接
方式
使用压力
范围
(MPa)
最高允许温度℃ Max
Vouchsafement
Temperature
阀体材质
Material
Of Body
外形尺寸(mm)
External Dimensions
L h2 H2 W
ES5
(CS15H-3/7/11/16)
15/20/25 内螺纹
ZG1/2~1
0.01~0.3/0.7/1.1/1.6 350 ZG1Cr
18Ni9Ni
138 72 94 103
ESH5
(CS15H-3/7/11/16P)
15/20/25 内螺纹
ZG1/2~1
0.01~0.3/0.7/
1.1/1.6/2.1
350 ZG1Cr
18Ni9Ni
138 72 94 103
ESH5F
(CS45H-3/7/11/16P)
15/20/25 法兰
Flange
0.01~0.3/0.7/
1.1/1.6/2.1
350 WCB 210 72 94 103
ES8B
(CS15H-5/8/16)
15/20/25 内螺纹
ZG1/2~1
0.01~0.5/0.8 /1.6 220 WCB 138 72 94 103
ES8N
(CS15H-5/8/16)
15/20/25 内螺纹
ZG1/2~1
0.01~0.5/0.8 /1.6 220 WCB 138 72 94 103
ES8BF
(CS45H-5/8/16)
15/20/25 法兰
Flange
0.01~0.5/0.8 /1.6 220 WCB 210 72 94 103
ES8NF
(CS45H-5/8/16)
15/20/25 法兰
Flange
0.01~0.5/0.8 /1.6 220 WCB 210 72 94 103
ES10
(CS15H-8/12/16)
20~40 内螺纹
ZG1/2~1
0.01~0.8/1.2 /1.6 220 WCB 200 93 132 142
ES10F
(CS45H-8/12/16)
15~25
32~50
法兰
Flange
0.01~0.8/1.2 /1.6 220 WCB 270 93 132 142
ES12N
(CS45H-16)
15~25
32~50
法兰
Flange
0.01~1.6 200 WCB 280 93 132 142

选购注意事项:

本网页所示ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B钟形浮子(倒吊桶)式蒸汽疏水阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的ESH5F/ES8NF/ES5/ESH5/ES8N/ES8B钟形浮子(倒吊桶)式蒸汽疏水阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
