SH系列过热蒸汽疏水阀

SH系列过热蒸汽疏水阀
SH系列过热蒸汽疏水阀

产品介绍

SH系列双金属片蒸汽疏水阀足过热或低负荷工况下的理想疏水阀,其使用寿命久于其他类型的疏水阀。最大工作压力:62kg/cm2,最大排量5,134kg/h

优点

紧凑、重量轻、适用于高温、适用于高压、过热工况下使用寿命长、容易在线维修、具有故障开启功能、耐水击、具有多种接管和连接规格、内置过滤器、启动负荷大、静音排水、对连接管的长短不敏感、耐腐蚀不锈钢材料(SH-900型)。

SH系列双金属片疏水阀能在过热工况下进行大负荷启动疏水。独特的双金属部件可以在过热蒸汽进入疏水阀之前严密关闭疏水阀,防止损失蒸汽。SH系列装有钛阀瓣和阀座,在过热蒸汽系统的恶劣工况下,能确保很长的使用寿命。

技术特性

这种蒸汽疏水阀足日美阀门双金属型的,型号为……。疏水阀用熔模铸造碳钢(SH600型)成熔模铸造不锈钢(SH900型)制成,带内置不锈钢过滤器,可以在线维修。蒸汽疏水阀装有叠层镍铬双金属机构和钛阀瓣阀座,能在规定压力温度范围内用于低负荷过热工况。

最高操作条件

最高允许压力 (容器设计):
SH一600型:400℃下,41kg/cm2,表压
SH一900型:482℃下,62kg/cm2,表压
最高操作压力:
SH一600型:600Psi (41kg/cm2), 表压
SH一900型:900Psi (62kg/cm2), 表压
建议最低使用压力:
SH一600型:200Psi,(14kg/cm2),表压
SH一900型:200Psi,(14kg/cm2),表压

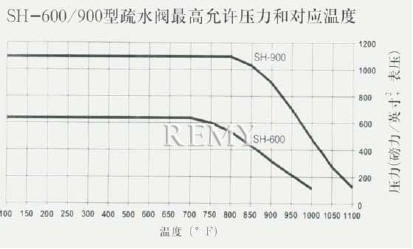

SH-600/900型疏水阀最高允许压力和对应温度
SH-600/900型疏水阀最高允许压力和对应温度

接管

SH-600型:美国标准锥管螺纹管(NPT),英国标准螺纹管(BSPT),承插焊或法兰连接。
SH-900型:承插焊、对接焊和法兰连接。

材质

SH—600型:
阀体和阀盖:美国材料试验学会标准ASTM A216 WCB
阀瓣和阀座:钛
机构:镍—铬和不锈钢
过滤器:不锈钢
SH一900型:
阀体和阀盖:美国材料试验学会标准ASTM A351 CF8M
阀瓣和阀座:钛
机构:镍—铬和不锈钢
过滤器:不锈钢

结构尺寸

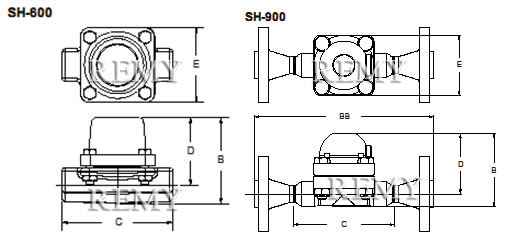

SH系列过热蒸汽疏水阀 外形尺寸图
SH系列过热蒸汽疏水阀 外形尺寸图
型号 SH-600 SH-900
接管 英寸 毫米 英寸 毫米
  1/2,3/4 15,20 1/2,3/4,1 15,20,25
”B”高度 3-1/2 9l 4-1/2 115
”C”接管端面最人间距 4-5/8 117 6-1/4 158
”D”接管中心线至疏水阀顶 2-13/16 72 3-3/4 95
"E"宽度 3-1/8 79 3-3/4 95
*”BB”  --  -- 11—1/8* 282*
重量,磅(于克) 5(2.3) 10(4.4)

订购须知

选型: 应根据经验或公司销售人员帮您选型。选则主要依据:
1.凝结水负荷kg/h(确定排量);
2.所选用的安全系数,一般为2—3之间;
3.压差 MPa;
4.最大允许压力MPa。
订购:
1、给出型号;
2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型).

排量表

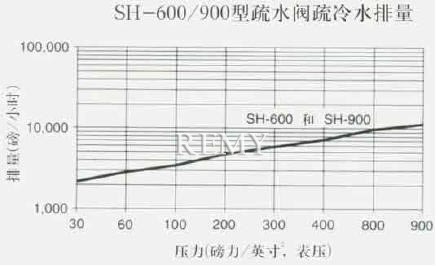

SH-600/900型疏水阀疏冷水排量
SH-600/900型疏水阀疏冷水排量

选购注意事项:

本网页所示SH系列过热蒸汽疏水阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的SH系列过热蒸汽疏水阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
