热动力圆盘式蒸汽疏水阀

热动力圆盘式蒸汽疏水阀
排水量图

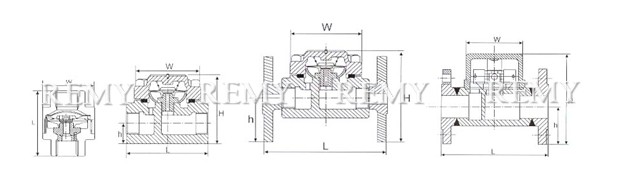

热动力圆盘式蒸汽疏水阀 结构图

产品介绍

圆盘式蒸汽疏水阀是根据热动力学原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。 该阀间断性排水,每次排放动作均以蒸汽用量的3%作为工作动力,漏汽率≤3%,工作频繁.噪音大,最高背压率≤50%

工作原理

圆盘式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速快,使阀片上下产生压差。阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽,压力等级相同,阀片上面压力大于下面的压力,所以阀片关闭阀口。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失,凝结水靠工作压力又一次推开阀片,凝结水又继续排放,循环工作,间断性排水。

型号规格与外型尺寸表

型号 公称通径
mm
连接方式 阀体材料 最高允许温度℃ 外形尺寸
L H h W
YBS19Cr
CS19W-40Cr
8 内螺纹 3cr13 425 49 62 40 -
10 3cr13 425 49 62 40 -
CS19H-16C
CS19H-25
CS69H-25
15 内螺纹
承插焊
WCB 425 80 100 60 60
20 WCB 425 90 100 70 60
25 WCB 425 100 130 80 65
CS49H-16C
CS49H-25
15 法兰 WCB 425 150 100 60 60
20 WCB 425 150 120 70 60
25 WCB 425 160 130 80 65
CS19W-40Cr
CS69W-40Cr
15 内螺纹
承插焊
3cr13 425 80 100 60 60
20 3cr13 425 90 120 70 60
25 3cr13 425 100 130 80 65
CS49W-40Cr 15 法兰 3cr13 425 150 100 60 60
20 3cr13 425 150 120 70 60
25 3cr13 425 160 130 80 65
法兰连接按HG20592-97.HG20615-97或用户要求制造

选购注意事项:

本网页所示热动力圆盘式蒸汽疏水阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的热动力圆盘式蒸汽疏水阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
