立式自由浮球蒸汽疏水阀【L型】

立式自由浮球蒸汽疏水阀【L型】

产品介绍

立式自由浮球蒸汽疏水阀是先进的疏水阀之一。“银球牌” 立式自由浮球蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,即是浮子又是启闭件,无易损零件,使用寿命很长,它的较大优点是可垂直安装于蒸汽管路上,不受压力.温度.冷凝水流量波动的影响,连续排水,有水即排。 该阀适用于蒸汽管网及各种小型加热设备装置,起阻汽排水作用,能使加热设备达到没有凝结水存聚。

零部件材料 阀体.阀盖 HT200.WCB 性能参数 最低工作压力 0.01Mpa
浮球 不锈钢 最小过冷度 0℃
隔罩.过滤网 不锈钢 节能效果 15-40%
阀座 不锈钢 最高允许背压率 85%
排空气元件 双金属片 最高允许温度 铸铁200℃;铸钢425℃

工作原理

装置刚启动时,管道内出现空气和低温冷凝水,双金属自动排空气元件把浮球推理阀座,阀门打开,排除不凝结气体,低温冷凝水流进疏水阀,浮球上升,凝结水迅速排放。装置很快提升温度,管道内温度上升到饱和温度之前,双金属自动排空气元件感温变形伸直,蒸汽疏水阀进入正常运行状况,浮球随液位升降调节阀孔流量。当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。立式自由浮球蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

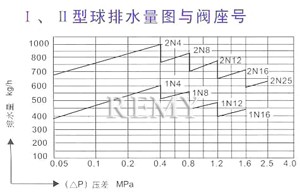

Ⅰ、Ⅱ型球排水量与阀座号
型号 通径 mm 连接方式 外型尺寸 重量 Kg
CS11H-16-ⅠL CS11H-16C-ⅠL 15 20 25 螺纹承焊 H 120 120 120 L 84 84 84 2.2 2.2 2.2
CS41H-16-ⅠL CS41H-16C-ⅠL 15 20 25 法兰 150 150 150 84 84 84 4.5 4.5 4.5
CS11H-16-ⅡL CS11H-16C-ⅡL CS11H-25-ⅡL   15 20 25 螺纹承焊 160 170 5.4
160 170 5.4
160 170 5.4
CS41H-16-ⅡL CS41H-16C-ⅡL CS41H-25-ⅡL 15 20 25 法兰 210 195 6.7
210 195 6.7
210 195 6.7
法兰连接按HG20592-97.HG20615-97或用户要求制造

选购注意事项:

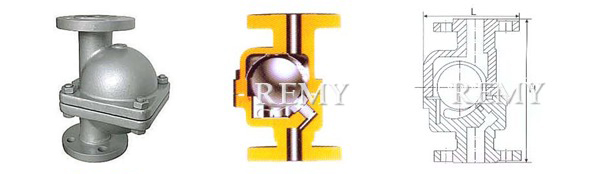

本网页所示立式自由浮球蒸汽疏水阀【L型】样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的立式自由浮球蒸汽疏水阀【L型】说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
