倒吊【置】桶式蒸汽疏水阀

倒吊【置】桶式蒸汽疏水阀

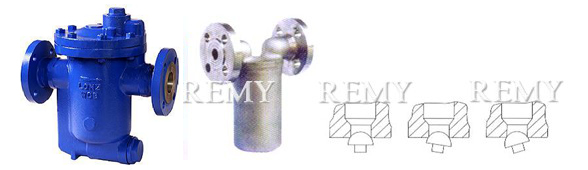

产品介绍

“银球牌”倒吊【置】桶式蒸汽疏水阀是机械型疏水阀中最坚固的疏水阀之一。它的优点是;不怕水击,能连续排不冷凝气体,抗污性能好;所有内件都是不锈钢制造,耐磨损.抗腐蚀;球形阀芯和阀座是线接触,密封性能好,使用寿命长;间断排水和连续排水,能排接近饱和温度冷凝水,使加热设备达到较佳工作效率。倒置桶式蒸汽疏水阀的阀座处于水封的保护下,工作时无蒸汽泄漏,节能效果好。

主要部件材料和性能参数表

零部件材料 阀体.阀盖 WCB.304.316 性能参数 最低工作压力 0.05Mpa
吊桶.杠杆 不锈钢 最小过冷度 3℃
过滤网 不锈钢 最高允许背压率 85%
阀座.阀芯 不锈钢 最高允许温度 425℃

工作原理

倒吊【置】桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差原理工作的。它是由一个开口向下的倒置桶为液位敏感件,倒置桶连接杠杆,克服蒸汽压力开关疏水阀。装置刚启动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒置桶内,倒置桶产生向上浮力,倒置桶连接杠杆带动阀芯关闭阀门。倒置桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽变成凝结水,倒置桶失去浮力向下沉,倒置桶连接杠杆带动阀芯开启阀门。当蒸汽再进入倒置桶内,阀门再次关闭,循环工作,间断排水。

订货选型条件

★ 用户根据用汽设备的最大耗汽量乘选用倍率【2-3倍】为最大凝结水量来确定疏水阀的排水量。
★ 疏水阀的最高工作压差【即阀前工作压力减去阀后背压】,有背压要注明。
★ 疏水阀的最高工作温度。
★ 连接方式,连接通径。
★ 阀体材料。

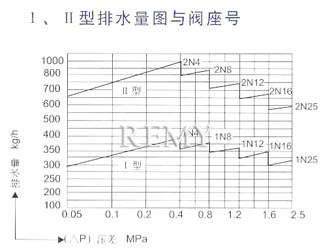

Ⅰ、Ⅱ型排水量图与阀座号

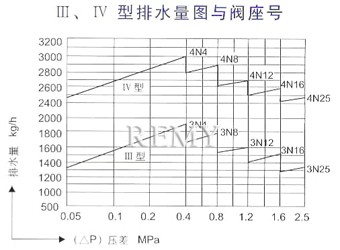

Ⅲ、Ⅳ型排水量图与阀座号
型号 公称通径
mm
连接方式 材料 外形尺寸
L H h W
(881)]
CS15Y-15C 25-Ⅰ
15 螺纹 WCB 128 176 106 98
20 128 176 106 98
25 128 176 106 98
(882)
CS15Y-15C 25-Ⅱ
15 螺纹 WCB 166 236 138 150
20 166 236 138 150
25 166 236 138 150
(883)
CS15Y-15C 25-Ⅲ
25 螺纹 WCB 198 306 186 182
32 198 306 186 182
40 198 306 186 182
(884)
CS15Y-15C 25-Ⅳ
32 螺纹 WCB 230 368 220 203
40 230 368 220 203
50 230 368 220 203
(881F)
CS45Y-15C 25-Ⅰ
15 法兰 WCB 160 176 106 98
20 160 176 106 98
25 160 176 106 98
(882F)
CS45Y-15C 25-Ⅱ
15 法兰 WCB 210 230 138 150
20 210 230 138 150
25 210 230 138 150
(883F)
CS45Y-15C 25-Ⅲ
25 法兰 WCB 260 306 186 182
32 260 306 186 182
40 260 306 186 182
50 260 306 186 182
(884F)
CS45Y-15C 25-Ⅳ
32 法兰 WCB 290 368 220 203
40 290 368 220 203
50 290 368 220 203
(1810)
CS15Y-16P 25P-Ⅰ
15-25 螺纹 304/316 120 183 160 80
(1810F)
CS45Y-16P 25P-Ⅰ
15-25 法兰 304/316 150 218 160 80
【括号内为国外对应型号】法兰连接按HG20592-97.HG20615-97或用户要求制造

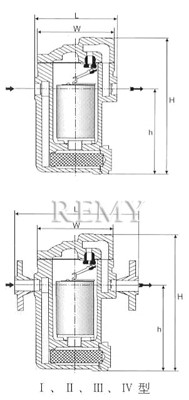

Ⅰ、Ⅱ、Ⅲ、Ⅳ型
Ⅰ型

选购注意事项:

本网页所示倒吊【置】桶式蒸汽疏水阀说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的倒吊【置】桶式蒸汽疏水阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
