JD745X隔膜式多功能水泵控制阀

产品概述

JD745X隔膜式多功能水泵控制阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。JD745X隔膜式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。上海日美阀门制造有限公司生产的JD745X隔膜式多功能水泵控制阀只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用于600口径以下的阀门。

JD745X隔膜式多功能水泵控制阀

JD745X隔膜式多功能水泵控制阀结构图
1、过滤器 2、小球阀 3、过滤器 4、小球阀

典型安装图

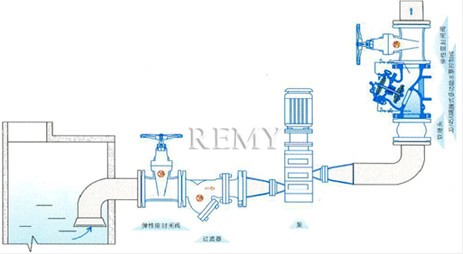

JD745X隔膜式多功能水泵控制阀典型安装示意图
JD745X隔膜式多功能水泵控制阀典型安装示意图

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	205	216	250	320	365	415	500	605	698	787	914	978	978	1150
H	293	328	364	418	481	543	673	729	927	957	1188	1218	1256	1600

选购注意事项：

本网页所示JD745X隔膜式多功能水泵控制阀说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的JD745X隔膜式多功能水泵控制阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
