带颈视镜JB595-64

内螺纹视镜
带颈视镜JB595-64

视镜用途及结构：

视镜适用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。最高使用压力25kgf/cm2，允许介质温度为0~200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃。

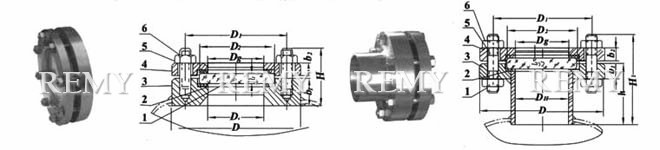

视镜JB593-64结构图
视镜JB593-64 PN0.6MPa 带颈视镜JB595-64 PN0.6MPa

视镜标记及标准图号

标记 标准图号 重量（公斤） 标记 标准图号 重量（公斤）
视镜I
Pg6		 Dg50 JB593-64-1 2.3 带颈视镜I
Pg6		 Dg50 JB595-64-1 1.7
Dg80 JB593-64-2 3.5 Dg80 JB595-64-2 3.3
Dg125 JB593-64-3 7.7 Dg125 JB595-64-3 6.7
Dg150 JB593-64-4 9.1 Dg150 JB595-64-4 8.6
视镜II
Pg6		 Dg50 JB593-64-5 2.3 带颈视镜II
Pg6		 Dg50 JB595-64-5 1.7
Dg80 JB593-64-6 3.5 Dg80 JB595-64-6 3.3
Dg125 JB593-64-7 7.7 Dg125 JB595-64-7 6.7
Dg150 JB593-64-8 9.1 Dg150 JB595-64-8 8.6
带衬里
视镜III
Pg6		 Dg50 JB594-64-1 2.3 带颈
带衬里
视镜III
Pg6		 Dg50 JB595-64-1 1.8
Dg80 JB594-64-2 3.6 Dg80 JB595-64-2 3.5
Dg125 JB594-64-3 7.8 Dg125 JB595-64-3 7
Dg150 JB594-64-4 9.3 Dg150 JB595-64-4 9

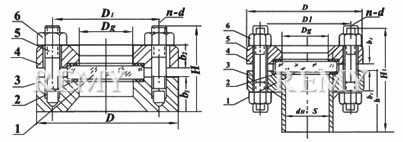

视镜HGJ501-86结构图
视镜HGJ501-86 PN1.0-1.6-2.5MPa    带颈视镜HGJ502-86 PN1.0-1.6-2.5MPa

明细表

件名 名称 数量
1 视镜玻璃 1
2 衬垫 2
3 接缘 1
4 压紧环 1
5 双头螺栓 见尺寸表
6 螺母 见尺寸表

视镜、带颈视镜尺寸表及标准图图号

公称 直径 Dg 公称压力Pg D D1 b1 b2 dH×S h ≈H ≈h2 螺柱 重量 Kg 标准图图号
碳钢 不锈钢
数量 n 直径 d
I II
50 1.0 130 100 34 22 57×3.5 70 79 113 M12 6 4.2 HGJ-501-86 HGJ-502-86 1 HGJ-501-86 HGJ-502-86 11
1.6 130 100 34 24 57×3.5 70 79 116 M12 6 4.5 2 12
2.5 130 100 34 26 57×3.5 70 84 120 M12 6 5.0 3 13
80 1.0 160 130 36 24 89×4 70 86 120 M12 8 6.4 4 14
1.6 160 130 36 26 89×4 70 91 127 M12 8 7.0 5 15
2.5 160 130 36 28 89×4 70 96 128 M12 8 7.4 6 16
100 1.0 200 165 40 26 108×4 80 100 142 M16 8 10.9 7 17
1.6 200 165 40 28 108×4 80 105 143 M16 8 11.6 8 18
125 1.0 225 190 40 28 133×4 80 105 143 M16 8 13.6 9 19
150 1.0 250 215 40 30 159×4.5 80 110 150 M16 12 17.4 0 20

选购注意事项：

本网页所示带颈视镜JB595-64样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的带颈视镜JB595-64说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
