V型球阀

V型球阀
V型球阀

产品特点

1、V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质;
2、蜗轮传动V形切断球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广;
3、采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

结构特点

1、设计、制造 按GB12237-89
2、结构长度按 GB12221-89
3、连接法兰:JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

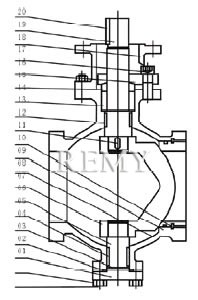

V型球阀 结构图
V型球阀 结构图
法兰连接V形球阀 结构图
法兰连接V形球阀 结构图

主要零件材料

序号 材料
标准 零件名称
材料牌号
材料
标准 零件名称
材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
01 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 11 阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
渗氮
F304/F316
/F304L/F316L
渗氮
02 螺母 45 A194-2H 0Cr18Ni A194-8M 12 球体键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
03 底盖 25 A105 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
13 上阀杆轴承 PTFE;PPL PTFE;PPL PTFE;PPL PTFE;PPL
04 垫圈 氟橡胶;PTFE; 金属夹石墨 14 阀杆填料     石墨
05 止推轴承 金属夹PTFE 15 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316
06 下阀杆轴承 金属夹PTFE 16 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
07 下阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
17 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
08 球体 ZG1Cr18Ni9Ti
渗氮
CF8
渗氮
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
渗氮
F304/F316
/F304L/F316L
渗氮
18 支架 WCB WCB WCB WCB
09 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
19 上阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
10 阀座0形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶 20 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2

PN1.6 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 h2 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 12 16 22 35 58 74 205 322 460 864 1600
电动 H2 - - - - - 554 600 652 760 830 940
L1 - - - - - 235 235 235 259 400 410
气动 H3 274 379 389 479 552 666 736 926 1059 1393 1538
L2 270 405 405 576 576 776 776 776 1060 1360 1360

PN2.5 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 h2 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 15 24 30 55 87 118 255 370 533 1030 2100
电动 H2 - - - - - 235 235 400 400 410 420
L1 - - - - - 74 350 350 420 400 400
气动 H3 340 379 452 479 646 666 814 1002 1059 1205 1295
L2 405 405 574 574 756 756 1060 1060 1060 1360 2840

选购注意事项:

本网页所示V型球阀(qiufa)说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为上海日美阀门作为生产各类球阀厂家提供的参考,详细的V型球阀说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
