RPP/PVDF/PPH/ABS/UPVC/CPVC/Q941F-10S/F电动球阀

RPP/PVDF/PPH/ABS/UPVC/CPVC/Q941F-10S/F电动球阀

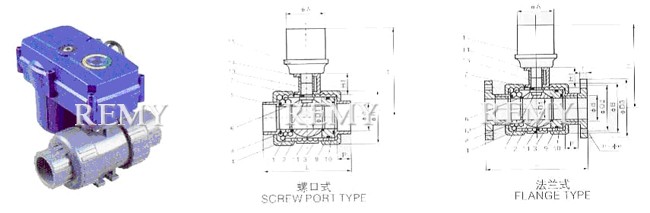

电动球阀尺寸表

公称通径DN（mm） Nominal diameter D1 D2 D3 d e n p L H h2 A b K E S S1 工作压力 Mpa Working pressure
插座 Plug 线 Line 插座 Plug 线 Line 法兰 Flange
15(1/2”) 15 70 95 22 R1/2” 14 4 16.0 113 113 147 203 42 106 15 31   3/16”-24G 2 1.0
20(3/4”) 19 75 100 26 R3/4” 14 4 18.5 124 124 161 203 42 106 15 37   1/4”-20G 2 1.0
25(1”) 25 90 125 32 R1” 14 4 22.0 142 142 187 218 42 106 16 40   1/4”-20G 2 1.0
32(11/4”) 38 100 135 38 R11/4” 18 4 26.0 178.3 178.3 225.3 225 42 106 16 55   5/16”-18G 2 1.0
40(11/2”) 38 105 140 48 R11/2 18 4 31.0 178.3 178.3 225.3 230 42 106 16 55   5/16”-18G 2 1.0
50(2”) 50 120 155 60 R2” 18 4 37.5 201.9 201.9 255.9 343 60 190 20 68   5/16”-18G 2 1.0
65(21/2” 65 140 175 76 R21/2” 18 4 43.5 224 224 277 353 60 190 20 83.6 44.6 1/4”-20G 4 1.0
80(3”) 78 150 185 89 R3” 18 8 51.0 276.1 276.1 333.1 366 60 190 22 83.6 44.6 1/4”-20G 4 1.0
100(4”) 85 175 210 114 R4” 18 8 61.0       383 76 230 22 121 49 5/16”-18G 4 1.0

选购注意事项：

本网页所示RPP/PVDF/PPH/ABS/UPVC/CPVC/Q941F-10S/F电动球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的RPP/PVDF/PPH/ABS/UPVC/CPVC/Q941F-10S/F电动球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
