XLHJ系列手动机构

XLHJ系列手动机构

概述

减速器可与气动装置联合使用,用于90度开启的碟阀、球阀、旋塞阀等实现手动或气动驱动

主要特点

1、 体积小、重量轻、设计合理、式样新颖;
2、 产品系列式,输出转矩与气动装置,各种阀门匹配;
3、 涡轮连接内孔有相隔90度的两个键槽,以便用户根据需要选择装置同阀体的相对位置;
4、 可自由切换手动和气动:提起限位销,旋转偏心装置180度,限位销自动限位,实现气动,反之,实现手动;
5、 产品出厂时,装有专用润滑脂,与阀装配后,整体密封、防尘、防水。
6、 防护等级为IP65

性能参数表

型号 速比 输入扭矩(N.M) 输出扭矩(N.M) 手动直径(mm) 重量(kg)
XLHJ26 26:1 70 300 200 11
XLHJ38 38:1 60 500 200 13
75 600 250
90 700 300
XLHJ54 54:1 100 1000 250 17
120 1200 300
XLHJ80A 80:1 110 1600 300 22
140 2000 400
XLHJ78 78:1 200 3100 600 25
XLHJ系列手动机构

使用说明

一、 减速器底面与阀门连接,支架面与气缸连接,阀轴与涡轮内孔配合穿过,阀轴端四方与气缸方孔配合;(工作过程:气动时气缸带去阀轴,涡轮同转。手动时蜗杆与涡轮啮合,带动阀轴转动,气缸活塞亦随动)。
二、 转动手柄(外转180度)在合上蜗杆时,会出现顶齿现象,需转动手轮依个角度即可合上;
三、 减速器的支架盖有三种,用户可根据需要选用,配置不同型号的气缸;
四、 气动与手动不能同时驱动。

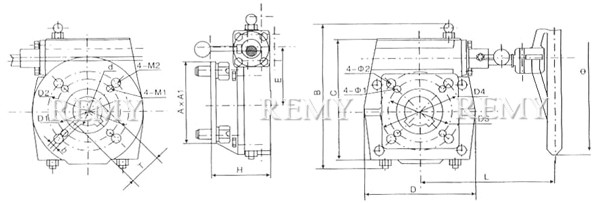

连接尺寸

型号 中心孔参数 与阀连接尺寸 支架面连接尺寸(与执行器连接) 离合器外形尺寸
D b T D1 4-M1 D2 4-M2 AxA1 D3 4-Φ1 D4 4-Φ2 h2 L B C D E
XLHJ26 22.2 8 25.5 70 4-M8 / / 64x64 70 4-9 / / 82 192 166 130 104 50.5
XLHJ38 38 10 41.3 / / 102 4-M10 110x110 / / 125 4-14 82 225 191 156 125 65.5
XLHJ54 48 14 51.8 102 4-M10 140 4-M16 130x130 / / 140 4-18 95 233 234 199 175 85.5
XLHJ80A 60 18 64.4 165 4-M20 / / 156x156 165 4-22 / / 114 277 311 279 234 123
XLHJ78 76.2 19 85.7 165 4-M20 / / 156x156 165 4-22 / / 120 323 350 322 276 141.6

选购注意事项:

本网页所示XLHJ系列手动机构样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的XLHJ系列手动机构说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
