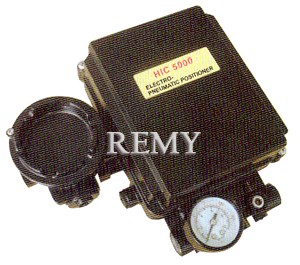

HIC5000系列电气阀门定位器

1.概要

HIC5000系列电气阀门定位器与气动执行机构配套使用，输入4~20mA DC的信号转换输出空气压力，控制执行机构的动作。同时根据执行的行程进行反馈，从而使执行机构的行程能按控制信号进行精确定位。HIC5000系列电气阀门定位器能用于单动作型和双动作型执行机构。

2 特点

1、适用于小容量及大容量的执行机构
2、放大器的耗气量小、容量大。
3、可以选择输出特点。
4、单作用执行机构在需要反作用控制时，正作用型放大器很容易变换成反作用型放大器。
5、耐压防爆型可在现场进行调整。
6、本质安全的构造有着广阔的适用范围。

3.标准规格

代码

系列 Series	5	0	0	0
防爆（防护）结构 Ex.enclosure		1				耐压防爆型（隔爆型） dExd Ⅱ CT6,Explosion proof type
防爆（防护）结构 Ex.enclosure		2				本质安全性（本安型） iExia Ⅱ CT6Intrinsically safe explosion proof type
反馈（动作）方式 Feedbacke style			1			直行程执行机构用：标准型 Linear :Feedback for standard lever
反馈（动作）方式 Feedbacke style			2			角行程（直连式回转轴）执行机构用：标准型 Rotary: Feedback for lever
作用形式 Actiontype				1		单作用执行机构用（单作用）For spring return type
作用形式 Actiontype				2		双作用执行机构（双作用） For double acting type
辅件Accessories					AS	带关联匹配组合空气过滤减压阀 Matched decompressure valve

性能参数表

系列?Series	HIC5000
输入信号 Inputsignal	4~20mA DC?The split rangeis possible by span adjustment 可进行分程控制 and zeroadjustment 调整范围：4~12、12-20 mA DCAdjustment range : 4~12、12-20 mA DC?
输入阻抗 Inputimpedance	250∩±5% at 25℃
输出特性Characteristic	线性（标准型）Linear (standard)
放大器 Pilotvalve	单动作型执行机构和双动作型执行机构兼用，Non-bleeding type. 单动作正作用型放大器易变换成反作用型放Single acting and doubleacting type are 大器（输入信号增加，输出气压相应减小）。 available
气源压力 Airsupply	0.14~0.7MPa (140~700KPa)
输出压力 Outputpressure?	0~0.7MPa (0~700KPa)
耗气量 Airconsumption	输出气压50%时的耗气量。 Output air pressuer50%. 单动作型 Singleacting type : 5NI/min at 140Kpa air supply 双动作型 Doubleacting type: 15NI/min at 400Kpa air supply
最大处理容量 Max.capacity	输出侧气源放空时Capacity when output isatmospheric venting 单动作型 Singleacting type :175NI/min at 140Kpa air supply 双动作型 Doubleacting type: 400NI/min at 400Kpa air supply
性能Performance	单动作型执行机构For single acting actuator 直线性 Linearity.……………………….±1.0% of Full stroke 滞?后 Hysteresis ……………………….0.5% of Full stroke 灵敏度 Responselevel …………………….1.0% of Fullstroke 重复精度Repeatability………………………..0.2% of Full stroke 气源压力变动误差 Supply pressureeffect………………0.1%10Kpa 双动作型执行机构 For double actingactuator 直线性 Linearity……………………………. ±1.5% of Full stroke 滞?后 Hysteresis ……………………………..0.8% of Full stroke 灵敏度 Responselevel…………………………..0.2% of Fullstroke 重复精度Repeatability…………………………….0.3% of Full stroke 气源压力变动误差 Supply pressureeffect…………………..0.4/10Kpa 上述各数值是指在不连接阀门的情况下执行机构的性能。 The aboverepresents the performance of the positioner on an actuator without a valve.
气源接口 Airconnection	RC1/4
电气接口 Wiringconnection	G1/2
环境温度 Ambienttemperature	B标准型Standardtype-20~+80
湿度范围 Ambienthumidity range	10~90%RH
防爆形式Enclosure	防护等级IP65Protection(IP65) 耐压防爆型（隔爆型）dEx d ⅡCT6 Explosion proof type (ExdⅡ CT6) 本质安全型（本安型）iEx ia ⅡCT6 Intrinsically safe explosion proof type(Ex iaⅡ CT6)
附属机构Standard anicillary	自动-手动切换装置Auto, Manual change
外壳材料 Housingmaterial	铝合金Aluminum alloy
表面涂层 Coating	喷塑 Sprayplastics
标准涂层色Coatingcolors	黑色Black浅灰 Light gray 宝蓝色Blue
重量 Approx.Weight	2.3Kg~3Kg
附加规格Optional specification	根据客户要求制作Available upon request
电气接口 Wringconnection	1/2NPT(室外防水型For water proof only) 耐压填料式Packing cablegland (耐压防爆型 For explosion proof only ) 密封接头式Sealing fitting (耐压防爆型 For explosion proof only )
安全栅 Safetydevice	齐纳安全栅 Zenerbarrier (Exia Ⅱ C)
压力表刻度Pressure gauge	Mpa. Kpa. Bar. Psi
输出特性 Camcharacteristic	等百分比Equal precentage
气源接口 Airconnection	1/4NPT

选购注意事项：

本网页所示HIC5000系列电气阀门定位器样本，包括：型号、结构图、性能参数、安装尺寸等，仅为参考，详细的HIC5000系列电气阀门定位器说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
