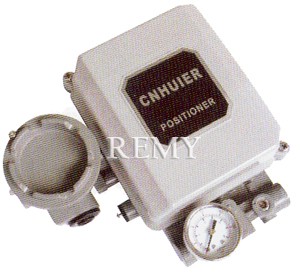

EP800系列电气阀门定位器

EP800系列电气阀门定位器

1.概要

EP800系列电气阀门定位器与气动执行机构配套使用,输入4~20mA DC的信号转换输出空气压力,控制执行机构的动作。同时根据执行的行程进行反馈,从而使执行机构的行程能按控制信号进行精确定位。EP800系列电气阀门定位器能用于单动作型和双动作型执行机构。

2 特点

1、 适用于小容量及大容量的执行机构
2、 放大器的耗气量小、容量大。
3、 可以选择输出特点。
4、 单作用执行机构在需要反作用控制时,正作用型放大器很容易变换成反作用型放大器。
5、 耐压防爆型可在现场进行调整。
6、 本质安全的构造有着广阔的适用范围。

3. 标准规格

3-1.代码

型号Type A               单作用型执行机构用Forspringreturntype
C               双作用型执行机构用Fordoubleactingtypeare
B               小型单动作执行机构专用For5200LAactuator
系列Series 8
结构Enclosure 1           耐压防爆型Explosionprooftype
2           本质安全型Intrinsicallysafeexplosionprooftype
反馈方式 Feedbackestyle 1         直行程执行机构用:标准型Linear:Feedbackforstandardlever
2         角行程执行机构用:标准型Rotary:Feedbackforstandardleve
4         角行程执行机构用:与轴直连连接用Rotary:For6300RA,6500RA,7300RA
5         直行程执行机构用:长行程反馈Linear:Feedbackforlonglever
8         直行程执行机构用:齿轮、齿条反馈Linear:FeedbackforRackandgear
输出方式Camcharacteristics L     线性Linear
E     等百分比Equalpercentage
压力表最大刻度 Maximumpressuregaugerange 2   200Kpa(2Kgf/cm2)
4   400Kpa(4Kgf/cm2)
10   1000Kpa(10Kgf/cm2)
使用环境温度 Ambienttemperaturelimits _ 标准型Standardtype:-20~+80℃
H 高温型(选购)Hightemperature(option):0~+100℃
L 低温型(选购)Lowtemperatureservice(option):-50~+60℃

3-2性能参数表

系列Series EP800
输入信号Inputsignal 4~20mADCThesplitrangeispossiblebyspanadjustment 可进行分程控制andzeroadjustment 调整范围:4~12、12-20mADCAdjustmentrange:4~12、12-20mADC
输入阻抗Inputimpedance 250∩±5%at25℃
输出特性Characteristic 线性(标准型)Linear(standard)
放大器Pilotvalve 单动作型执行机构和双动作型执行机构兼用,Non-bleedingtype. 单动作正作用型放大器易变换成反作用型放Singleactinganddoubleactingtypeare 大器(输入信号增加,输出气压相应减小)。available
气源压力Airsupply 0.14~0.7MPa(140~700KPa)
输出压力Outputpressure 0~0.7MPa(0~700KPa)
耗气量Airconsumption 输出气压50%时的耗气量。Outputairpressuer50%. 单动作型Singleactingtype:5NI/minat140Kpaairsupply 双动作型Doubleactingtype:15NI/minat400Kpaairsupply
最大处理容量Max.capacity 输出侧气源放空时Capacitywhenoutputisatmosphericventing 单动作型Singleactingtype:175NI/minat140Kpaairsupply 双动作型Doubleactingtype:400NI/minat400Kpaairsupply
性能Performance 单动作型执行机构Forsingleactingactuator 直线性Linearity.……………………….±1.0%ofFullstroke 滞后Hysteresis……………………….0.5%ofFullstroke 灵敏度Responselevel…………………….1.0%ofFullstroke 重复精度Repeatability………………………..0.2%ofFullstroke 气源压力变动误差Supplypressureeffect………………0.1%10Kpa 双动作型执行机构Fordoubleactingactuator 直线性Linearity…………………………….±1.5%ofFullstroke 滞后Hysteresis……………………………..0.8%ofFullstroke 灵敏度Responselevel…………………………..0.2%ofFullstroke 重复精度Repeatability…………………………….0.3%ofFullstroke 气源压力变动误差Supplypressureeffect…………………..0.4/10Kpa 上述各数值是指在不连接阀门的情况下执行机构的性能。 Theaboverepresentstheperformanceofthepositioneronanactuatorwithoutavalve.
气源接口Airconnection RC1/4
电气接口Wiringconnection G1/2
环境温度Ambienttemperature B标准型Standardtype-20~+80
湿度范围Ambienthumidityrange 10~90%RH
防爆形式Enclosure 防护等级IP65Protection(IP65) 耐压防爆型(隔爆型)dExdⅡBT6Explosionprooftype(ExdⅡBT6) 本质安全型(本安型)iExiaⅡCT6Intrinsicallysafeexplosionprooftype(ExiaⅡCT6)
附属机构Standardanicillary 自动-手动切换装置Auto,Manualchange
外壳材料Housingmaterial 铝合金Aluminumalloy
表面涂层Coating 喷塑Sprayplastics
标准涂层色Coatingcolors 黑色Black浅灰Lightgray 宝蓝色Blue
重量Approx.Weight 2.3Kg~3Kg
附加规格Optionalspecification 根据客户要求制作Availableuponrequest
电气接口Wringconnection 1/2NPT(室外防水型Forwaterproofonly) 耐压填料式Packingcablegland(耐压防爆型Forexplosionproofonly) 密封接头式Sealingfitting(耐压防爆型Forexplosionproofonly)
安全栅Safetydevice 齐纳安全栅Zenerbarrier(ExiaⅡC)
压力表刻度Pressuregauge Mpa.Kpa.Bar.Psi
输出特性Camcharacteristic 等百分比Equalprecentage
气源接口Airconnection 1/4NPT

选购注意事项:

本网页所示EP800系列电气阀门定位器 样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的EP800系列电气阀门定位器 说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
