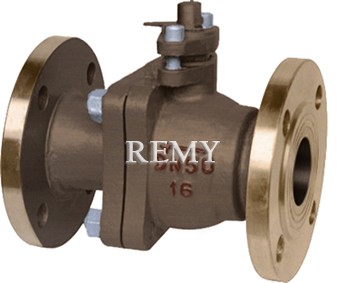

Q41F型10(K)、20(K)日标青铜,铝青铜,镍-铝青铜球阀

规格参数

型号：Q41F-10(K),Q41F-20(K)
类别：青铜球阀,铝青铜球阀,镍-铝青铜球阀
结构：法兰球阀, 二段球阀（二片式），浮动球阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE
压力：10(K)、20(K)
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：GB/T 12235,ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：不缩径或缩径；球支承方法：浮动（座支式）；防吹出阀杆结构；可设置防静电、耐火结构；连接端：平面法兰(FF)

适用范围

Q41F-10(K), Q41F-20(K)型青铜、铝青铜、镍铝青铜球阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力 (K)	适用温度/℃	适用介质
Q41F-10(K)	10(K)	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
Q41F-20(K)	20(K)	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）

外形及连接尺寸10（K）

Q41F型10(K)、20(K)日标青铜,铝青铜,镍-铝青铜球阀结构图

DN/in	DN	d	L	L1	D	D1	D2	b	f	z×Φd	H	Lo	重量kg
1/2	15	13	108	54	95	70	52	12	1	4×Φ15	55	125	2.3
3/4	20	19	117	58	100	75	58	14	1	4×Φ15	55	125	3.0
1	25	25	127	62	125	90	70	14	1	4×Φ19	70	160	4.5
11/4	32	32	140	65	135	100	80	16	2	4×Φ19	75	160	5.5
11/2	40	38	165	66	140	105	85	16	2	4×Φ19	105	250	7.0
2	50	51	178	78	155	120	100	16	2	4×Φ19	105	350	9.5
21/2	65	-	190	95	175	140	120	18	2	4×Φ19	142	400	15
3	80	76	203	101.7	185	150	130	18	2	8×Φ19	187	489	19
4	100	102	229	118.7	210	175	155	18	2	8×Φ19	206	489	33
5	125	-	356	148	250	210	185	20	2	8×Φ23	-	-	58
6	150	152	394	265.2	280	240	215	22	2	8×Φ23	244	735	93
8	200	203	457	229.2	330	290	265	22	2	12×Φ23	283	735	160

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
Q41F-10(K)	铝青铜, 锡青铜, 铝鎳青铜	四氟乙烯 PTFE	石棉石墨、柔性石墨、聚四氟乙烯
Q41F-20(K)

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Q41F型10(K)、20(K)日标青铜,铝青铜,镍-铝青铜球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q41F型10(K)、20(K)日标青铜,铝青铜,镍-铝青铜球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
