Q41F型PN16~PN32法兰连接青铜,铝青铜,镍-铝青铜球阀

规格参数

型号：Q41F-10(K),Q41F-20(K)
类别：青铜球阀,铝青铜球阀,镍-铝青铜球阀
结构：法兰球阀, 二段球阀（二片式），浮动球阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE
压力：10(K)、20(K)
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：GB/T 12235,ASME B16.34, API 598, BS EN 12266-1:2003
制造：上海日美阀门制造有限公司

产品特点

流道：不缩径或缩径；球支承方法：浮动（座支式）；防吹出阀杆结构；可设置防静电、耐火结构；连接端：平面法兰(FF)

适用范围

Q41F-10T,Q41F-25T, Q41F-32T型青铜、铝青铜、镍铝青铜球阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	工作压力/MPa	适用温度/℃	适用介质

Q41F-10T	1.0	-196~525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
Q41F-25T	2.5
Q41F-32T	3.2

外形及连接尺寸10（K）

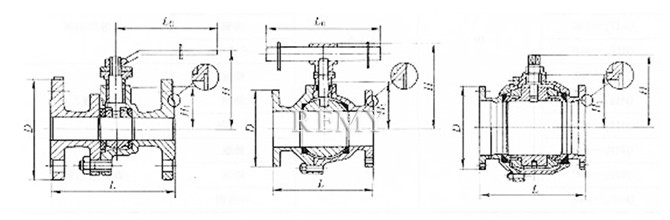

Q41F型PN16~PN32法兰连接青铜,铝青铜,镍-铝青铜球阀结构图1

PN16(mm)

DN	L	D	H	h2	Lo	重量kg
15	130	95	70	39	130	3
20	130	105	86	43	168	4
25	140	115	95	48	168	5
32	165	135	107	58	220	8
40	165	145	124	62	220	9
50	200	160	136	76	250	10
65	220	180	157	86	300	15
80	250	195	169	100	300	23
100	280	215	211	131	400	40
125	320	245	266	148	600	75
150	360	280	297	173	762	95
200	457	335	371	219	-	160
250	533	405	346	260	-	293
300	610	460	425	305	-	449

PN25(mm)

Q41F型PN16~PN32法兰连接青铜,铝青铜,镍-铝青铜球阀结构图2

DN	L	D	H	h2	Lo	重量kg
15	140	95	70	39	130	3.5
20	152	105	86	43	168	4.5
25	165	115	95	48	168	6
32	178	135	107	58	220	9
40	190	145	124	62	220	11
50	216	160	136	76	250	14
65	241	180	157	86	300	23
80	283	195	169	100	300	30
100	305	230	250	134	762	53
125	381	270	271	148	762	95
150	403	300	310	173	-	130
200	419	360	388	223	-	202
250	568	425	448	283	-	330
300	648	485	486	321	-	570

PN32(mm)

Q41F型PN16~PN32法兰连接青铜,铝青铜,镍-铝青铜球阀结构图3

DN	L	D	H	h2	Lo	重量kg
15	140	95	70	39	130	3.5
20	152	105	86	43	168	4.5
25	165	115	95	48	168	6
32	178	135	107	58	220	9
40	190	145	124	62	220	11
50	216	160	136	76	250	14
65	241	180	157	86	300	23
80	283	195	169	100	300	30
100	305	230	250	134	762	53
125	381	270	271	148	762	95
150	403	300	310	173	762	130
200	419	375	388	223	-	202
250	568	445	448	283	-	330
300	648	510	486	321	-	570

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
Q41F-10T	铝青铜锡青铜锡青铜铝鎳青铜	四氟乙烯 PTFE	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
Q41F-25T
Q41F-32T

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示Q41F型PN16~PN32法兰连接青铜,铝青铜,镍-铝青铜球阀（qiufa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为生产各类球阀厂家提供的参考，详细的Q41F型PN16~PN32法兰连接青铜,铝青铜,镍-铝青铜球阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
