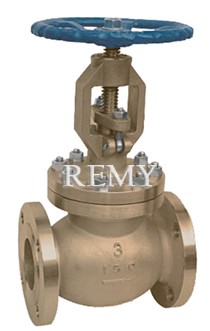

J41W/H/Y型日标青铜、铝青铜、镍-铝青铜截止阀

规格参数

型号：J41W-10(K)/20(K)、J41H-10(K)/20(K)、J41Y-10(K)/20(K)
类别：青铜截止阀,铝青铜截止阀,镍-铝青铜截止阀
结构：法兰连接截止阀, 旋转升降杆截止阀
壳体：青铜,铝青铜,锡青铜,镍-铝青铜
密封：四氟乙烯 PTFE,青铜,铝青铜,镍-铝青铜,堆焊铁基合金,堆焊硬质合金,铁基合金
压力：JIS 10K, JIS 20K
温度：-196~525℃
作用：海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
标准：JIS F7400 • JIS B2220 - 5K
制造：上海日美阀门制造有限公司

产品特点

流道：直通；阀体、阀盖、填料箱、阀瓣、阀杆为青铜、铝青铜、镍-铝青铜材质；阀体、阀盖连接：螺栓连接；阀瓣为平面密封。

适用范围

J41W、J41H、J41Y型10(K)、20(K)型青铜、铝青铜、镍铝青铜截止阀主要用于需要克服强腐蚀环境的恶劣工况，如海水淡化平台，各型海轮、军舰、潜水艇，海上钻井平台及其他航海设备；以及聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）炼厂的配套设施。现已广泛应用于消防系统、压载控制系统、冷却系统、海水注入系统以及其他许多关键系统。

主要性能范围

型号	K级	工作压力MPa	适用温度℃	适用介质
型号	K级	工作压力MPa	适用温度℃	适用介质
J41H-10(K)	10	1.0	-196~ 525℃	海水、聚碳酸酯、聚乙烯、低密度聚乙烯、芳烃、液化天然气（LNG）
J41Y-10(K)	10	1.0
J41W-10(K)	10	2.0
J41H-20(K)	20	2.0
J41Y-20(K)	20	2.0
J41W-20(K)	20	2.0

外形及连接尺寸

10(K)(mm)

DN	do	L	H	Do	o	t	c	g	f	Z×Φd	重量Kg
15	13	108	130	100	95	12	70	52	1	4×Φ15	4
20	19	117	135	120	100	14	75	58	1	4×Φ15	7.5
25	25	127	155	120	125	14	90	70	1	4×Φ19	13
40	38	165	190	160	140	16	105	85	2	4×Φ19	20
50	51	203	360	160	155	16	120	100	2	4×Φ19	24
65	64	216	380	200	175	18	140	120	2	4×Φ19	34
80	76	241	415	240	185	18	150	130	2	8×Φ19	42
100	102	292	465	280	210	18	175	155	2	8×Φ19	70
125	127	356	515	320	250	20	210	185	2	8×Φ23	92
150	152	406	545	355	280	22	240	215	2	8×Φ23	120
200	203	495	675	500	330	22	290	265	2	12×Φ23	200

20(K)(mm)

DN	do	L	H	Do	o	t	c	g	f	Z×Φd	重量Kg
15	13	152	206	120	95	14	70	52	1	4×Φ15	6
20	19	178	233	140	100	16	75	58	1	4×Φ15	9
25	25	203	251	160	125	16	90	70	1	4×Φ19	15
40	38	229	285	200	140	18	105	85	2	4×Φ19	24
50	51	267	420	240	155	18	120	100	2	8×Φ19	32
65	64	292	465	280	175	20	140	120	2	8×Φ19	45
80	76	318	490	320	200	22	160	135	2	8×Φ23	65
100	102	356	5906	355	225	24	185	160	2	8×Φ23	100
125	127	400	90	355	270	26	225	195	2	8×Φ25	120
200	152	444	760	450	305	28	260	230	2	12×Φ25	190

主要零部件材料

型号	材料
	阀体、阀盖、阀瓣、阀杆	密封面	填料
J41H-10(K)	铝青铜锡青铜铝鎳青铜	堆焊铁基合金堆焊硬质合金本体材料四氟乙烯 PTFE 铁基合金	石棉石墨、柔性石墨、聚四氟乙烯铁基合金
J41Y-10(K)
J41W-10(K)
J41H-20(K)
J41Y-20(K)
J41W-20(K)

注：铜/青铜是合金基础材料，这些材料也被称为铝青铜，镍-铝青铜，蒸汽或者阀门用青铜，复合青铜，高铜黄铜，具体牌号详见附表：

青铜	ASTM B62 =UNS C83600
	BS1400: LG2
	EN1982: CC491K
	BS1400 LG4
	EN1982 CC492K
	ASTMB148 10 alloys in total
	ASTMB61 = UNS C92200
铝青铜	QAl9-2 (GB/T 4423-2007替代GB/T 4429-1987)
	QAl9-4 (GB/T 4423-2007替代GB/T 4429-1987)
	ZCuA19Mn2(GB-T1176-1987)
	ZCuAl10Fe3(GB-T1176-1987)
锡青铜	ASTMB143-A110y No.1B/ZCuSn8Zn4
	ASTMB143-A110y No.1A/ZCuSn10Zn2
	ASTMB62-‘52/ ZCuSn5Zn5.5
镍-铝青铜	ASTMB148 UNS C83600
	ASTMB148 UNS C95400
	ASTMB148 UNS C95500
	ASTMB148 UNS C95800（BS1400: AB2）
	ASTMB148 UNS C95900
	ASTMB148 10 alloys in total
	EN 1982 CC333G

选购注意事项：

本网页所示J41W/H/Y型日标青铜、铝青铜、镍-铝青铜截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海日美阀门作为截止阀厂家提供的参考，详细的J41W/H/Y型日标青铜、铝青铜、镍-铝青铜截止阀说明书及价格，请来电来函垂询。鉴于编辑水平有限，错误和不妥之处在所难免，敬请指正。
