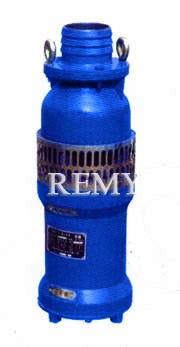

QSP型全不锈钢潜水电泵

QSP型全不锈钢潜水电泵,简称:QSP潜水电泵。除了保持QS型产品的传统特点外,过流部件及外部零件材质均采用精铸件(灰铸铁 HT250)。泵出水口采用圆形法兰结构,电机为F级绝缘,适用于音乐喷泉等场合对电机频繁启动的要求,叶轮具有防松装置,不怕反转。

QSP型全不锈钢潜水电泵
QSP型全不锈钢潜水电泵

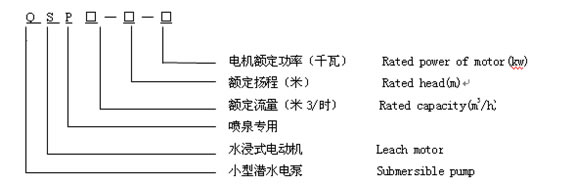

型号说明

QSP潜水电泵 型号说明
QSP潜水电泵 型号说明

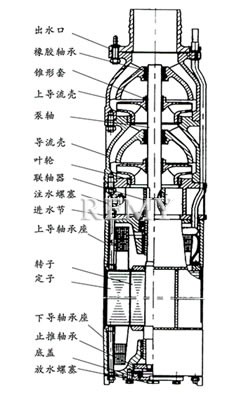

QSP65-20-5.5型全不锈钢潜水电泵结构图

QSP潜水电泵 结构简图
QSP潜水电泵 结构简图
尺寸
型号
L
mm
Dmax
mm
D
mm
n—d
mm
QSP100-4.5-2.2 571 236 165 6-Φ9
QSP65-7-2.2 617 236 165 6-Φ9
QSP25-17-2.2 541 246 110 4-Φ14
QSP15-26-2.2 545 248 100 4-Φ14
QSP160-4-3 648 246 184 6-Φ9
QSP100-6-3 664 236 165 6-Φ9
QSP65-10-3 642 236 165 6-Φ9
QSP40-16-3 580 260 130 4-Φ14
QSP25-26-3 562 253 110 4-Φ14
QSP15-36-3 571 261 110 4-Φ14
QSP12.5-40-3 580 265 110 4-Φ14
QSP25-26-3.5 562 253 110 4-Φ14
QSP30-30-3.5 587 253 110 4-Φ14
QSP40-21-3.5 588 253 120 4-Φ14
QSP40-25-4 588 280 130 4-Φ14
QSP25-34-4 615 285 110 4-Φ14
QSP200-4-4 673 248 190 6-Φ9
QSP65-15-4 587 250 165 6-Φ9
QSP12.5-50-4 602 305 110 4-Φ14
QSP40-30-5.5 687 318 130 4-Φ14
QSP100-12-5.5 726 261 170 6-Φ9
QSP25-40-5.5 616 306 110 4-Φ14
QSP20-50-5.5 616 306 110 4-Φ14
QSP65-20-5.5 688 318 150 4-Φ18
QSP200-9-7.5 857 250 190 6-Φ9
QSP65-26-7.5 751 320 150 4-Φ18
QSP40-40-7.5 760 305 130 4-Φ14
QSP250-7-7.5 857 250 190 6-Φ9

QSP65-20-5.5型全不锈钢潜水电泵安装尺寸参数

尺寸
型号
额定流量
m3/h
额定扬程
m
额定功率
kw
额定电压
v
额定电流
A
转速
r/min
出水口径 电缆长度m 整机重量
mm inch
QSP100-4.5-2.2 100 4.5 2.2 380 5.7 2860 125 5 10 42
QSP65-7-2.2 65 7 2.2 380 5.7 2860 102 4 10 46
QSP25-17-2.2 25 17 2.2 380 5.7 2860 65 2.5 10 46
QSP15-26-2.2 15 26 2.2 380 5.7 2860 65 2.5 10 46
QSP160-4-3 160 4 3.0 380 7 2860 150 6 10 47
QSP100-6-3 100 6 3.0 380 7 2860 125 5 10 52
QSP65-10-3 65 10 3.0 380 7 2860 75 3 10 49
QSP40-16-3 40 16 3.0 380 7 2860 75 3 10 51
QSP25-26-3 25 26 3.0 380 7 2860 65 2.5 10 50
QSP15-36-3 15 36 3.0 380 7 2860 50 2 10 51
QSP12.5-40-3 12.5 40 3.0 380 7 2860 50 2 10 51
QSP25-26-3.5 25 26 3.5 380 8.5 2860 65 2.5 10 50
QSP30-30-3.5 30 30 3.5 380 8.5 2860 65 2.5 10 51
QSP40-21-3.5 40 21 3.5 380 8.5 2860 75 3 10 58
QSP40-25-4 40 25 4.0 380 9.6 2860 75 3 10 58
QSP25-34-4 25 34 4.0 380 9.6 2860 65 2.5 10 61
QSP200-4-4 200 4 4.0 380 9.6 2860 150/200 6/8 10 56
QSP65-15-4 65 15 4.0 380 9.6 2860 75 3 10 55
QSP12.5-50-4 12.5 50 4.0 380 9.6 2860 50 2 10 63
QSP40-30-5.5 40 30 5. 380 13.2 2860 75 3 10 80
QSP100-12-5.5 100 12 55.5 380 13.2 2860 125 5 10 69
QSP25-40-5.5 25 40 5.5 380 13.2 2860 65 2.5 10 75
QSP20-50-5.5 20 50 5.5 380 13.2 2860 65 2.5 10 79
QSP65-20-5.5 65 20 5.5 380 13.2 2860 75 3 10 80
QSP200-9-7.5 200 9 7.5 380 16.8 2860 150/200 6/8 10 100
QSP65-26-7.5 65 26 7.5 380 16.8 2860 75 3 10 106
QSP40-40-7.5 40 40 7.5 380 16.8 2860 75 3 10 110
QSP250-7-7.5 250 7 7.5 380 16.8 2860 150/200 6/8 10 110

选购注意事项:

本网页所示QSP型全不锈钢潜水电泵说明书、样本,包括:型号、结构图、性能参数、安装尺寸等,仅为参考,详细的QSP型全不锈钢潜水电泵说明书及价格,请来电来函垂询。鉴于编辑水平有限,错误和不妥之处在所难免,敬请指正。
